5 .2 Systembeschreibung
Das System gliedert sich in folgende Hardwarefunktionsmodule auf:
Stromversorgung:
Anwenderschnittstellen:
Analogausgang:
Meldeausgänge:
Sensorinterface:
Tastatur und Display:
µ-Controllersystem:
28
DC Versorgung (Anschlussstecker XV)
1 und 2 (Anschlussstecker XAO)
2fach oder 4fach Melder (Anschlussstecker XAH)
kalorimetrischer Messkopf (über Sicherheitsbarrieren)
Eingabetastatur
LC-Anzeige
Signalverarbeitung und Überwachung
Stromversorgung DC
Sensor-
schnitt-
Microcontroller-
stelle
System
Kalor.
Messkopf
Tastatur und Display
Stromversorgung:
DC 19 ... 32 V
Tastatur/Display:
Folientastatur
LC-Anzeige
2 x 16 Stellen
Anwenderschn. 1:
Relaisausgang:
Transistorausgang: 2 Grenzwertmelder +
Anwenderschn. 2:
Analogausgänge
Strom oder Spannung
Controllersystem:
Signal-Processing
I/O - Controlling
Überwachung
Parameterspeicher
Sensorschnittstelle:
Kalorimetrischer Messkopf
NORMALE UMGEBUNG -
Definitionen und Installationshinweise
Anwender-
schnitt-
stelle 1
Anwender-
schnitt-
stelle 2
2 Grenzwertmelder
1 Fehlermeldung +
1 Busy- oder
Mengenpulsausgang
(Softwareauswahl)

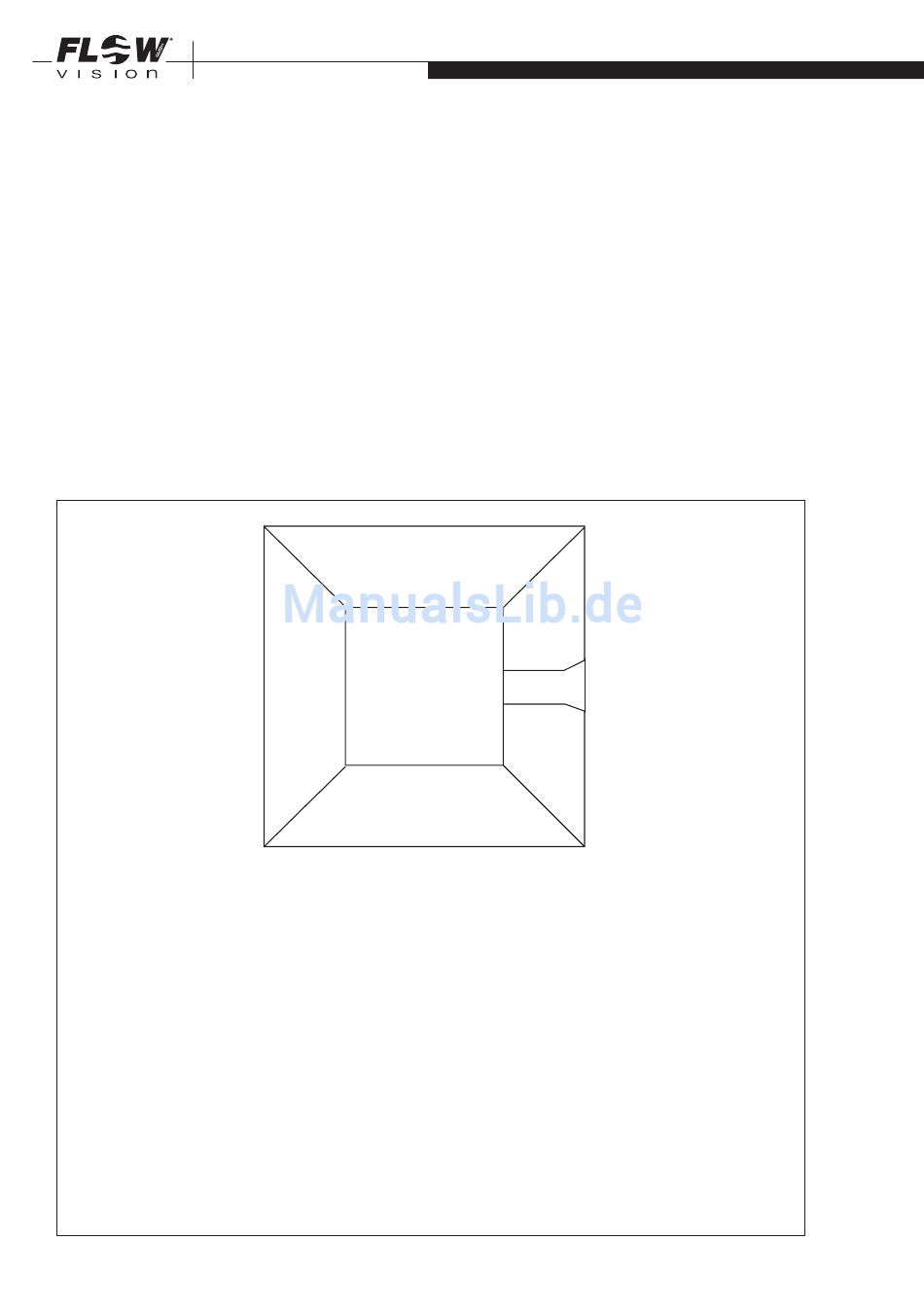

Bild 15
