Durchflussmesser | FC01-LQ
6 Parametrieren (Menüpunkt: PARAMETERS)
Nachdem der FC01-LQ seiner Anwendung entsprechend konfiguriert wurde (Konfigurations menü),
besteht die Möglichkeit Parameter (z.B. Grenzwerte) einzustellen.
Während der Parametrierung ist kein Messbetrieb möglich (siehe Anhang 1).
6 .1 Messzeit (Menüpunkt: MEAS . TIME
Die Messzeit kann im Bereich von 1 ... 30 Sekunden eingestellt werden. Sie bezieht sich sowohl auf
die Strömungsgeschwindigkeit als auch auf die Mediumstemperatur.
In der Wirkungsweise ist die Messzeit mit einem Tiefpassfilter vergleichbar. Nach jeder Messung
(Messrate 100 ms) wird der Mittelwert der zuletzt gemessenen Werte über die eingestellte Messzeit
bestimmt.
Die interne Messrate und die Display-Aktualisierung bleiben von der eingestellten Messzeit unbeein-
flusst.
6 .2 Grenzkontakt 1 - Einschaltwert (Menüpunkt: LS1 ON = . . . . . .)
Grenzkontakt 1 - Ausschaltwert (Menüpunkt: LS1 OFF = . . . . . .)
Je nach Konfiguration (siehe Konfigurationsmenü) ist Grenzwert 1 für Strömungs ge schwin dig keit
oder Mediumstemperatur einstellbar.
Der Grenzwert ist über den kompletten Messbereich einstellbar und ist immer auf den Anzeige wert
bezogen.
Die Aktualisierung des Grenzkontaktes erfolgt mit der Messrate unabhängig von der eingestellten
Messzeit.
Durch die Eingabe unterschiedlicher Einschalt- und Ausschaltwerte wird die Hysterese bestimmt. Die
Größe der Hysterese ist den jeweiligen Betriebsbedingungen sinnvoll anzupassen.
Weiterhin kann durch die getrennte Eingabe von Ein- und Ausschaltwert des Grenzkontaktes eine
gesonderte Definition der Arbeitsweise (Ruhe-/Arbeitsstromprinzip) entfallen. Sie wird von dem Ein-
und Ausschaltwert abgeleitet.

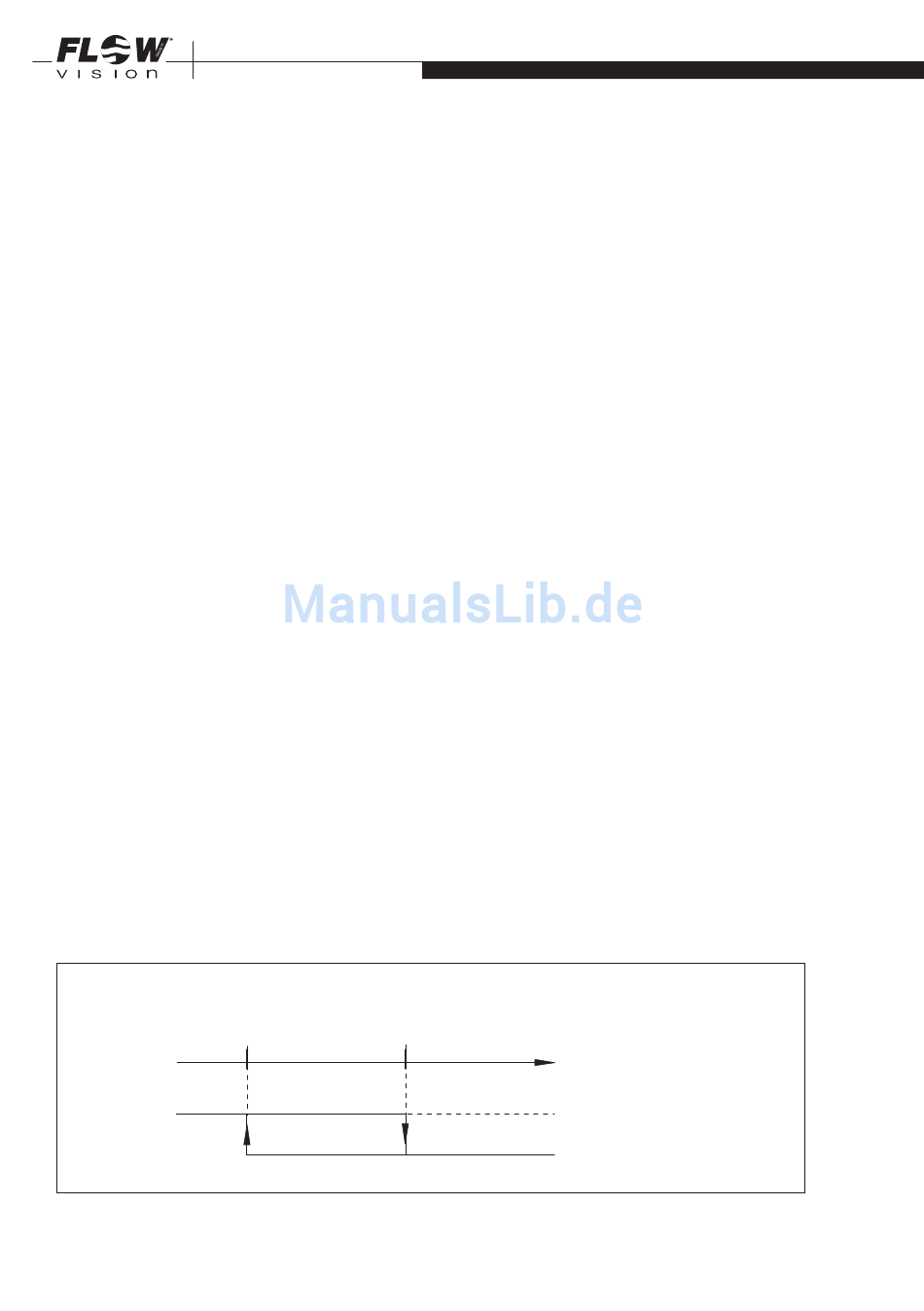

Beispiel 1: Einschaltwert ist kleiner als Ausschaltwert
Einschaltwert
0
ON
OFF
46
parametrIeren
)
Ausschaltwert
Hysterese
Messwert
(Strömung/Temperatur)
∞
Schaltzustand ON
Schaltzustand OFF
Bild 23
