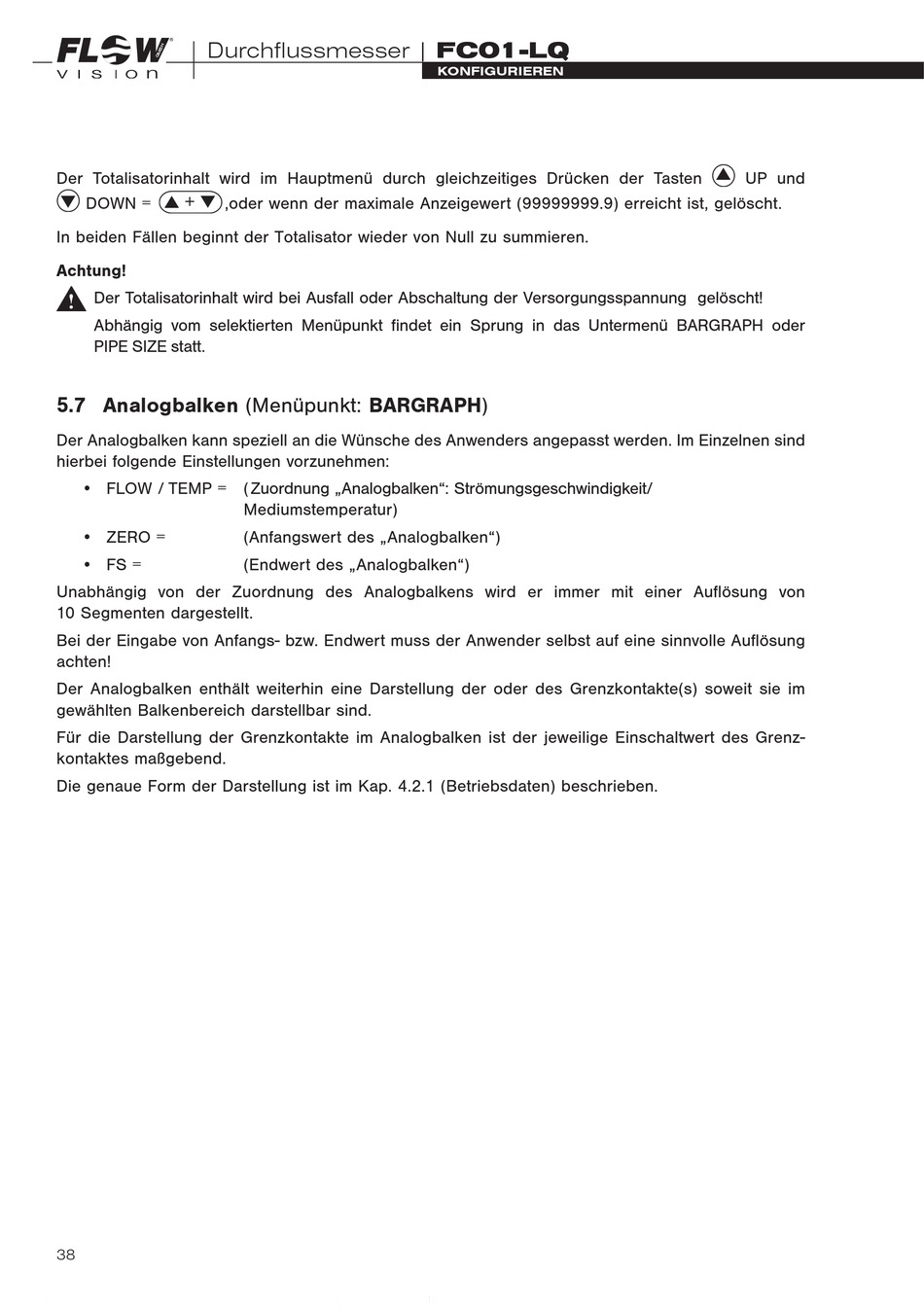

Durchflussmesser | FC01-LQ
Der Totalisatorinhalt wird im Hauptmenü durch gleichzeitiges Drücken der Tasten � UP und
� DOWN = � + � ,oder wenn der maximale Anzeigewert (99999999.9) erreicht ist, gelöscht.
In beiden Fällen beginnt der Totalisator wieder von Null zu summieren.
Achtung!
Der Totalisatorinhalt wird bei Ausfall oder Abschaltung der Versorgungsspannung gelöscht!
Abhängig vom selektierten Menüpunkt findet ein Sprung in das Untermenü BARGRAPH oder
PIPE SIZE statt.
5 .7 Analogbalken (Menüpunkt: BARGRAPH)
Der Analogbalken kann speziell an die Wünsche des Anwenders angepasst werden. Im Einzelnen sind
hierbei folgende Einstellungen vorzunehmen:
• FLOW / TEMP = (Zuordnung „Analogbalken": Strömungsgeschwindigkeit/
• ZERO =
• FS =
Unabhängig von der Zuordnung des Analogbalkens wird er immer mit einer Auflösung von
10 Segmenten dargestellt.
Bei der Eingabe von Anfangs- bzw. Endwert muss der Anwender selbst auf eine sinnvolle Auflösung
achten!
Der Analogbalken enthält weiterhin eine Darstellung der oder des Grenzkontakte(s) soweit sie im
gewählten Balkenbereich darstellbar sind.
Für die Darstellung der Grenzkontakte im Analogbalken ist der jeweilige Einschaltwert des Grenz -
kontaktes maßgebend.
Die genaue Form der Darstellung ist im Kap. 4.2.1 (Betriebsdaten) beschrieben.
38
Mediumstemperatur)
(Anfangswert des „Analogbalken")
(Endwert des „Analogbalken")
KonfIgurIeren
