Flow FC 01-Ex-CA Anwenderhandbuch

Durchflussmesser
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

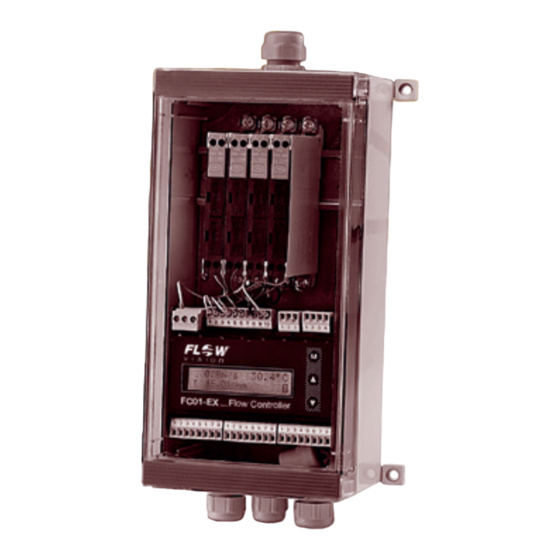

FC 01- Ex-CA
Durchflussmesser |
ANWENDERHANDBUCH
M_FC01-Ex-CA_0717_d

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Flow FC 01-Ex-CA

Inhaltszusammenfassung für Flow FC 01-Ex-CA

  • Seite 1 FC 01- Ex-CA Durchflussmesser | ANWENDERHANDBUCH M_FC01-Ex-CA_0717_d...
  • Seite 2 Durchflussmesser | FC01-  E x-CA Dieses Anwenderhandbuch unterstützt Sie beim Einbau, Anschließen und Einstellen des Durchflussmessers FC01-Ex-CA. Es ist ab der Softwareversion Ex-CA-1.00000 gültig. Eine Nichtbeachtung der Montage- und Bedienungsanleitung kann zu erheblichen Schäden am Gerät und an der Anlage führen. FlowVision übernimmt gegenüber Kunden oder Dritten keine Haftung, Gewährleistung oder Garantie für Mängel oder Schäden, die durch fehlerhaften Einbau oder unsachgemäße Handhabung unter Nichtbeachtung der Montage- und Bedienungsanleitung verursacht sind.

  • Seite 3: Inhaltsverzeichnis

    FC01-  E x-CA |  Durchflussmesser INHALTSVERZEICHNIS Inhaltsverzeichnis 1 Kurzbeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 2 Ex-Umgebung - Definitionen und Installationshinweise .
  • Seite 4 8.5 Grenzkontaktkombinationen (Menüpunkt: LIMIT SWITCHES)..... . 40 8.6 Einheit - Strömungsgeschwindigkeit (Menüpunkt: FLOW UNIT) ....41 8.7 Einheit - Mediumstemperatur (Menüpunkt: TEMP.
  • Seite 5 FC01-  E x-CA |  Durchflussmesser INHALTSVERZEICHNIS 11 Fehlerbilder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56 11.1 Test und Diagnose .

  • Seite 6: Kurzbeschreibung

    Durchflussmesser | FC01-  E x-CA KURZBESCHREIBUNG 1 Kurzbeschreibung Der Durchflussmesser FC01-Ex dient zur stationären Überwachung, Erfassung und Anzeige von Strömungs geschwindigkeit, Durchflussmenge und Mediumstemperatur von flüssigen, gasförmigen oder staubförmigen Medien, wobei die Messdaten des kalorimetrischen Messkopfes CST-Ex mit separater EG-Baumusterprüfbescheinung zur Auswertung gelangen. Ferner dient er der Versorgung des eigensicheren Messkopfes CST-Ex, wobei die Kontaktierung vom eigensicheren in den nichteigensicheren Bereich über Sicherheitsbarrieren erfolgt.

  • Seite 7: Zoneneinteilung

    FC01-  E x-CA |  Durchflussmesser EX-UMGEBUNG - Definitionen und Installationshinweise 2 .2 Zoneneinteilung Eine Zoneneinteilung gibt es für Bereiche, die durch brennbare Gase, Dämpfe oder Stäube explosi- onsgefährdet sind. Bei der Bestimmung der Explosionsgefahr, d.h. beim Festlegen explosionsgefähr- deter Bereiche, sind die Norm EN 13237 „Explosionsgefährdete Bereiche -Begriffe für Geräte und Schutzsysteme zur Verwendung in explosionsgefährdeten Bereichen“...

  • Seite 8: Verwendete Werkstoffe Für Kalorimetrische Messköpfe

    Durchflussmesser | FC01-  E x-CA EX-UMGEBUNG - Definitionen und Installationshinweise 2 .3 Verwendete Werkstoffe für kalorimetrische Messköpfe Die folgenden Hinweise sind allgemeine Empfehlungen für die Applikation, die jedoch im konkreten Fall durch den Anwender zu prüfen sind. 2 .3 . 1 Edelstahl Nr . 1 .4571 Der Edelstahl 1.4571 ist für die Messköpfe der Standardwerkstoff.

  • Seite 9: Temperaturgrenzen

    FC01-  E x-CA |  Durchflussmesser EX-UMGEBUNG - Definitionen und Installationshinweise 2 .4 Temperaturgrenzen 2 .4 .1 Gase Die maximal zulässige Mediumstemperatur beträgt 75 °C für Zone 0. Andererseits ist dieser Wert abhängig vom verwendeten Medium wodurch die tatsächlich zulässige Temperatur begrenzt werden kann.

  • Seite 10: Kabellänge

    Durchflussmesser | FC01-  E x-CA EX-UMGEBUNG - Definitionen und Installationshinweise 2 .5 Kabellänge Die Anbindung des Messkopfes CST-Ex an den Durchflussmesser FC01-Ex geschieht mit einer 8-poligen, paarweise verseilten Verbindungsleitung mit Gesamtabschirmung. Die Abschirmung ist zur Vermeidung induktiver Störbeeinflussung beidseitig, also im explosions- gefährdeten und dem nichtgefährdeten Bereich, geerdet.

  • Seite 11: Installation - Ex Komponenten

    FC01-  E x-CA |  Durchflussmesser INSTALLATION SENSOR 3 Installation – Ex Komponenten 3 . 1 Installation - Messkopf CST-Ex 3 . 1 . 1 Mechanischer Einbau - Schraubmesskopf CST-Ex Anwendung: Gerät zur bestimmungsgemäßen Verwendung in explosionsgefährde- ten Bereichen nach Richtlinie 2014/34/EU. Die ummantelten Fühler ragen in das zu messende Medium der Gerätegruppe II, Kategorie 1 (Zone 0 bzw.

  • Seite 12: Montagehinweise

    Durchflussmesser | FC01-  E x-CA INSTALLATION SENSOR 3 .2 Montagehinweise Überprüfen, ob der einzubauende Messkopf für das Strömungsmedium ausgelegt ist . Der Mess k opf darf nur für solche Medien verwendet werden, für die die Messfühler nach ausgewählter Materialbeschaffenheit hinreichend chemisch oder gegen Korrosion beständig sind .

  • Seite 13: Einbauort In Der Rohrleitung Bei Gasförmigen Medien

    FC01-  E x-CA |  Durchflussmesser INSTALLATION SENSOR 3 .2 . 1 Einbauort in der Rohrleitung bei gasförmigen Medien Bei gasförmigen Medien ist die Einbaulage beliebig, jedoch auf ausreichenden Abstand zu Quer- schnitts änderungen und Rohrkrümmungen achten. • Um Strömungsturbulenzen an den Messfühlern zu vermeiden, den Messkopf nur in gerade Rohrleitung einbauen.

  • Seite 14: Einschraubtiefe

    Durchflussmesser | FC01-  E x-CA INSTALLATION SENSOR 3 .2 .2 Einschraubtiefe Die beiden Messfühler im eingebauten Zustand müssen ausreichend in den geraden Teil der Rohr- leitung hineinragen, ohne den Rohrleitungsquerschnitt wesentlich zu verringern. Für Montage von Schraubmessköpfen in Einschraubstutzen oder T-Stücke mit entsprechendem Innengewinde ist die max.
  • Seite 15 FC01-  E x-CA |  Durchflussmesser INSTALLATION SENSOR Durchflussmesser FC01-Ex Normierte Geschwindigkeitsprofile (für Rohrradius = 1 und über den Rohrquerschnitt gemittelte Geschwindigkeit = 1) -0,75 -0,5 -0,25 0,25 0,75 r - Rohrradius v - Geschwindigkeit Geschwindigkeitsbereich bei X = 1/8 D 1,03 1,02 1,01 0,99 0,98...

  • Seite 16: Art Der Abdichtung

    Durchflussmesser | FC01-  E x-CA INSTALLATION SENSOR 3 .2 .3 Art der Abdichtung Geeignetes Gewindedichtmittel verwenden, z. B. Hanf, Teflonband, Dichtungskleber: • bei Einschraubzapfen nach DIN 3852, Form A (mit Dichtring) → Länge 36 mm • bei Einschraubzapfen nach DIN 3852, Form B (mit Dichtkante) →...

  • Seite 17: Elektrischer Anschluss

    FC01-  E x-CA |  Durchflussmesser INSTALLATION ANSCHLUSS 3 .3 Elektrischer Anschluss Der Messkopf CST-Ex wird als passiver Mehrpol vom Messkopfausgang des FC01-Ex über Sicherheitsbarrieren der Fa. Stahl, EG-Baumusterprüfbescheinigung Nr. PTB 01 ATEX 2053, eigen- sicher und erdfrei versorgt. Der Anschluss erfolgt über eine Verbindungsleitung LiYCY 4 x 2 x 0,75 mm2, Mantel hellblau, mit variabler Länge.
  • Seite 18 Durchflussmesser | FC01-  E x-CA INSTALLATION ANSCHLUSS • Potentialausgleich entlang des gesamten Leitungszuges des eigensicheren Stromkreises vom Messkopf bis zum Erdungssystem in der Nähe des Durchflussmessers verlegen. • Bei geschützter Verlegung ist ein Mindestquerschnitt von 1,5 mm2, bei ungeschützter ein Mindestquerschnitt von 4 mm2 erforderlich.

  • Seite 19: Installation - Elektronik Fc01-Ex

    FC01-  E x-CA |  Durchflussmesser INSTALLATION ELEKRONIK 4 Installation - Elektronik FC01-Ex 4 . 1 Mechanischer Einbau • Das Elektronikgehäuse mit 4 Schrauben M4 an dem vorgesehenen Ort befestigen. • Zum Öffnen des Frontdeckels blaue Abdeckstreifen über dem Verschraubungsbereich durch Ausrasten entfernen. • Die Schutzart des Gehäuses entspricht IP54. PG9 / M16 PG11 / M20 G13,5...
  • Seite 20 Durchflussmesser | FC01-  E x-CA INSTALLATION ELEKRONIK XV - Anschlussstecker der Stromversorgung Anschlussart: Klemmsteckverbinder 3-polig; Amax = 1,5 mm empf. Kabel 3 x 0,75 mm Pin Nr. Signalname Funktion SGND allgemeiner Bezugsground/Schirmground positiver Pol der Versorgungsspannung negativer Pol der Versorgungsspannung XTF - Tastaturfreigabe Anschlussart: Klemmsteckverbinder 3-polig; werkseitig verdrahtet XAO - Analogausgänge Anschlussart: Klemmsteckverbinder 8-polig;...
  • Seite 21 FC01-  E x-CA |  Durchflussmesser INSTALLATION ELEKRONIK ANAO2 Analogausgang 2 - Temperatur ANA2GND Bezugspotential für Analogausgang 2 keine XAH - Grenzwertmeldeausgänge - Relaisausgänge - Wechsler Anschlussart: Klemmsteckverbinder 8-polig; A = 1,5 mm empf. Kabel LiYCY 3 x 0,38 mm , Abisolierlänge 6,5 mm Pin Nr. Signalname Funktion SGNDL1 Schirmground 1...

  • Seite 22: Anschlussplan Fc01-Ex

    Durchflussmesser | FC01-  E x-CA INSTALLATION ELEKRONIK 4 .2 . 1 Anschlussplan FC01-Ex Version: 24 V, Open Collector-Ausgänge Version: 24 V, Relaisausgänge E/ - Emitteranschluss C/+ Collectoranschluss empfohlen SGNDA1 erdfrei SGNDA2 Schirm nur einseitig auflegen. Bild 11...

  • Seite 23: Elektrischer Anschluss - Pulsausgang (Ausbaustufe Fc01-Ex-Ca-U1T4)

    FC01-  E x-CA |  Durchflussmesser INSTALLATION ELEKRONIK Bild 12 4 .2 .2 Elektrischer Anschluss - Pulsausgang (Ausbaustufe FC01-Ex-CA-U1T4) Der mengengewichtete Puls zum Betreiben eines Zählers oder einer übergeordneten Steuerung steht am Stecker XAH /BUSY E/- und /BUSY C/+ (Klemmen 3 und 4) zur Verfügung (siehe Bild 11 - Anschlussplan FC01-Ex-CA-U1T4 - Open Collector-Ausgänge).
  • Seite 24 Durchflussmesser | FC01-  E x-CA INSTALLATION ELEKRONIK Es muss also sichergestellt sein, dass das Zählwerk in der verfügbaren Zeit um Eins erhöht werden kann. Soll ein eigenes Entlastungsnetzwerk dem integrierten vorgezogen werden, ist (bei Verarbeitung der Maximalfrequenz von 10 Hz) darauf zu achten, dass die in der Antriebsspule gespeicherte Energie bis zum Wiedereinschalten des Zählausgangs abgebaut ist.

  • Seite 25: Normale Umgebung

    FC01-  E x-CA |  Durchflussmesser NORMALE UMGEBUNG - Definitionen und Installationshinweise 5 Normale Umgebung 5 . 1 Messverfahren 5 . 1 . 1 Kalorimetrisches Messverfahren Das Messverfahren beruht auf einer thermodynamischen Grundlage. Ein Körper mit höherer Temperatur als seine Umgebung gibt an eine vorbeiströmende Masse Energie in Form von Wärme ab.

  • Seite 26: Physikalische Grundlagen Der Gasmesstechnik

    Durchflussmesser | FC01-  E x-CA NORMALE UMGEBUNG - Definitionen und Installationshinweise 5 . 1 .2 Physikalische Grundlagen der Gasmesstechnik Die in der Gasmesstechnik eingesetzten Durchflussmessgeräte sind bis auf Coriolismess-geräte und kalorimetrische Messgeräte reine Volumenstrommesser, die zur Bestimmung des Massestroms Q aus dem gemessenen Volumenstrom V die Dichte  benötigen: Q = V x ...

  • Seite 27: Leckagemessungen

    FC01-  E x-CA |  Durchflussmesser NORMALE UMGEBUNG - Definitionen und Installationshinweise 5 . 1 .4 . 1 Leckagemessungen Überwacht man in der produktionsfreien Zeit die Druckluftströmung in ausgesuchten Stellen, wird man schnell feststellen, dass nach wie vor Druckluft verbraucht wird, auch in gut gewarteten Druckluftnetzen. Dieser Verbrauch ist ein reiner Leckageverlust.

  • Seite 28: Systembeschreibung

    Durchflussmesser | FC01-  E x-CA NORMALE UMGEBUNG - Definitionen und Installationshinweise 5 .2 Systembeschreibung Das System gliedert sich in folgende Hardwarefunktionsmodule auf: Stromversorgung: DC Versorgung (Anschlussstecker XV) Anwenderschnittstellen: Analogausgang: 1 und 2 (Anschlussstecker XAO) Meldeausgänge: 2fach oder 4fach Melder (Anschlussstecker XAH) Sensorinterface: kalorimetrischer Messkopf (über Sicherheitsbarrieren) Tastatur und Display:...

  • Seite 29: Anwenderschnittstellen

    FC01-  E x-CA |  Durchflussmesser NORMALE UMGEBUNG - Definitionen und Installationshinweise Die Stromversorgung ist galvanisch getrennt zwischen Versorgungseingangsspannung und Systemausgangsversorgunsspannung aufgebaut . Gleiches gilt für die Analog a us g änge und die Meldeausgänge, die sowohl untereinander als auch gegenüber der restlichen Elektronik galvanisch getrennt sind . Die Meldeausgänge sind kanalweise getrennt aufgebaut und gegen die Zentralelektronik elektrisch isoliert . Zwischen dem Messkopf und der Zentralelektronik liegt keine Potentialtrennung vor. Die Spannungs- festigkeit des Messkopfes ist dem FlowVision Elektronik Katalog zu entnehmen.

  • Seite 30: Stromversorgung

    Durchflussmesser | FC01-  E x-CA NORMALE UMGEBUNG - Definitionen und Installationshinweise Eine 20%ige Nullpunktanhebung ist ebenso wie der FS-Wert programmier- bar. (Siehe Kap. 8.11) Die Schirmanschlüsse sind erdfrei. Die Schirme der Signalkabel dürfen nur einseitig aufgelegt werden . Stromversorgung: DC-Versorgung mit galvanischer Trennung von Primär- und Sekundär seite. Die Versorgung ist als Sperrwandler aufgebaut.

  • Seite 31: Bediensystematik

    DOWN durchgeführt. Das gleichzeitige Drücken von L UP und M DOWN = L + M wird ebenfalls für die Geräteeinstellung benötigt. Achtung! Die Bedienung bzw . Einstellung des FC01-Ex ist nur möglich, wenn der Stecker XTF (Tastaturfreigabe) nicht gesteckt ist! MODE DOWN FC01-Ex FLOW CONTROLLER Bild 16...
  • Seite 32 Durchflussmesser | FC01-  E x-CA BEDIENSYSTEMATIK Blättern innerhalb eines Menüs Durch Drücken der oberen Taste M MODE wird der nächste Punkt innerhalb eines Menüs an gewählt, d.h. wird in einem Auswahlmenü vorwärts geblättert. Ist der letzte Menüpunkt erreicht, bewirkt ein erneuter Druck der Taste L MODE einen Sprung zurück auf den ersten Auswahlpunkt des entsprechenden Menüs.

  • Seite 33: Inbetriebnahme Und Hauptmenü

    FC01-  E x-CA |  Durchflussmesser INBETRIEBNAHME 7 Inbetriebnahme und Hauptmenü 7 . 1 Einschaltverhalten Nach dem Einschalten der Versorgungsspannung erscheint für ca. 2 Sekunden die Meldung POWER ON TEST, in der 2. Zeile der Anzeige die Softwareversionsnummer . Während dieser Zeit führt der integrierte Controller Testroutinen durch (siehe Kap. 11.1 Test und Diagnose).

  • Seite 34: Betriebsdaten

    Durchflussmesser | FC01-  E x-CA INBETRIEBNAHME 7 .2 . 1 Betriebsdaten 7 .2 . 1 . 1 Messwert(e) Strömungsgeschwindigkeit und Mediumstemperatur werden in den gewählten Einheiten in der oberen Zeile des LC-Displays angezeigt. In der unteren Zeile des Displays wird wahlweise der Schaltzustand der Grenzkontakte sowie ein Analogbalken mit einer Auflösung von 10 Segmenten, oder die zur angezeigten Strömungs- geschwindigkeit zugehörige Durchflussmenge/Zeiteinheit oder die summierte Durchflussmenge (Totalisatorfunktion) dargestellt.
  • Seite 35 FC01-  E x-CA |  Durchflussmesser INBETRIEBNAHME Strömungsgeschwindigkeit Temperatur -13.5 °C 5.0 m/s Bargraph -13.5 °C 5.0 m/s Durchflussmenge 1332.4 m -13.5 °C 5.0 m/s Durchflussmenge 370.1 l/s -13.5 °C 5.0 m/s Durchflussmenge 22206.9 l/min -13.5 °C 5.0 m/s Totalisator 37004567.9 l Temperatur angesprochen -13.5 °C 5.0 m/s...

  • Seite 36: Spitzenwerte

    Dies bedeutet, dass die unter diesem Grenzwert gemessene Durchflussvolumen zu Null gesetzt werden. Wird der Einstellwert von Null gewählt, so wird die derzeit herrschende Strömung zu Null gesetzt. MIN FLOW = xx% 7 .2 . 1 .4 Letzter Fehler (Menüpunkt: LAST ERROR) Als letzter Hauptmenüpunkt ist ein Fehlerspeicher abrufbar.

  • Seite 37: Übersicht Hauptmenü

    FC01-  E x-CA |  Durchflussmesser INBETRIEBNAHME 7 .2 . 1 .5 Übersicht Hauptmenü power-on HEATING UP 12.5 m/s -13.5 °C -19.5 °C 10.8 m/s Minimalwert(e) löschen PEAK VALUE MIN 105 °C 14.8 m/s Maximalwert(e) löschen PEAK VALUE MAX 12.5 m/s -13.5 °C Siehe Kap.

  • Seite 38: Konfigurieren (Menüpunkt: Configuration)

    Durchflussmesser | FC01-  E x-CA KONFIGURIEREN 8 Konfigurieren (Menüpunkt: CONFIGURATION) Das Menü CONFIGURATION dient dazu, den FC01-Ex speziell an seinen Einsatzbereich (Anlagengegebenheiten) anzupassen. Während der Konfiguration ist kein Messbetrieb möglich (siehe Anhang 1). Folgende Konfigurationsmöglichkeiten sind vorhanden: 8 . 1 Messwertaufnehmer-Auswahl (Menüpunkt: SENSOR SELECT) Das Untermenü...

  • Seite 39: Druckbereich (Menüpunkt: Press. Range)

    Unbedingt die max . zugelassene Druckfestigkeit der verwendeten Sensoren und Adapter berücksichtigen . 8 .3 Art der Volumenstrommessung (Menüpunkt: OPERAT . MODE) Der Normvolumenstrom kann auf zwei Arten dargestellt werden: • STANDARD FLOW Der Normvolumenstrom entspricht dem Betriebsvolumenstrom bei 1013 mbar und 0 °C. • OPERATING FLOW Der Betriebsvolumenstrom errechnet sich aus den Norm volumen- strom unter Berücksichtigung des eingestellten Druckes (Kap.

  • Seite 40: Grenzkontaktkombinationen (Menüpunkt: Limit Switches)

    Durchflussmesser | FC01-  E x-CA KONFIGURIEREN 8 .5 Grenzkontaktkombinationen (Menüpunkt: LIMIT SWITCHES) Der FC01-Ex besitzt zwei Grenzkontakte (LS1 und LS2), die im Untermenü LIMIT SWITCHES der oder den zu überwachenden physikalischen Größe(n) zugeordnet werden. Folgende vier Kombinationsmöglichkeiten sind vorhanden: • LS1 → F und LS2 → F Grenzkontakt 1→...

  • Seite 41: Einheit - Strömungsgeschwindigkeit (Menüpunkt: Flow Unit)

    FC01-  E x-CA |  Durchflussmesser KONFIGURIEREN 8 .6 Einheit - Strömungsgeschwindigkeit (Menüpunkt: FLOW UNIT) An dieser Stelle (1. Zeile links oben) wird die gewünschte Einheit der Strömungsgeschwin-digkeit festgelegt. Es kann zwischen: • METRE/SEC [m/s] • FEET/SEC [FPS] • PERCENT [%] • BLANK [no unit] gewählt werden.

  • Seite 42: Display - Anzeige (Menüpunkt: Display Select)

    Durchflussmesser | FC01-  E x-CA KONFIGURIEREN INBETRIEBNAHME UND HAUPTMENÜ 8 .8 Display - Anzeige (Menüpunkt: DISPLAY SELECT) Der FC01-Ex bietet dem Anwender die Möglichkeit, die 2. Zeile der Anzeige in bestimmten Punkten selbst zu definieren. Während die 1. Zeile des LC-Displays im Hauptmenü die Strömungsgeschwindigkeit in der gewählten Einheit sowie die Mediumstemperatur (in °C, °F oder K) zeigt, kann die Anzeige der 2.

  • Seite 43: Analogbalken (Menüpunkt: Bargraph)

    FC01-  E x-CA |  Durchflussmesser KONFIGURIEREN 8 .9 Analogbalken (Menüpunkt: BARGRAPH) Der Analogbalken kann speziell an die Wünsche des Anwenders angepasst werden. Im Einzelnen sind hierbei folgende Einstellungen vorzunehmen: • FLOW / TEMP (Zuordnung „Analogbalken“: Strömungsgeschwindigkeit/ Mediums temperatur) • ZERO (Anfangswert des „Analogbalken“) •...

  • Seite 44: Pulsausgang Für Totalisator (Menüpunkt: Frequency Output)

    Durchflussmesser | FC01-  E x-CA KONFIGURIEREN 8 . 1 0 Pulsausgang für Totalisator (Menüpunkt: FREQUENCY OUTPUT) In der Ausbaustufe FC01-Ex-CA-U1T4 (Transistorausgänge) ist die Ausgabe von frequenzproportio- nalen Mengenimpulsen möglich. Diese Mengenimpulse sind folgendermaßen festgelegt: 1 Impuls pro Mengenwert (der gewählten Totalisatoreinheit) Beispiel: 1 Impuls /10,0 [Liter] Der Pulsausgang liefert 1 Impuls pro 10 Liter summierte Menge. Bei der Zuweisung der mengenproportionalen Impulse darf die zulässige Frequenz von 10 Hz des Pulsausganges nicht überschritten werden.

  • Seite 45: Analogausgang - Strömungsgeschwindigkeit (Menüpunkt: Ana Out Flow)

    FC01-  E x-CA |  Durchflussmesser KONFIGURIEREN 8 . 1 1 Analogausgang - Strömungsgeschwindigkeit (Menüpunkt: ANA OUT FLOW) Hiermit ist es möglich, den Analogausgang - Strömungsgeschwindigkeit speziell an die Erfordernisse der Gesamtanlage anzupassen. Folgende Punkte sind hierbei einstellbar: • OFFSET = 0%/20% von FS (0/4 … 20 mA, 0/1 … 5 V, 0/2 … 10 V) •...
  • Seite 46 Priorität der möglichen Eingabefehler im Menü KONFIGURIEREN: • ERR. SENSOR SEL. SENSOR <> GAS (gewählter Sensor ist für diese Anwendung nicht freigegeben) • ERR. A-OUT FLOW OUT OF RANGE (Analogausgang Strömung außerhalb des Messbereiches) • ERR. A-OUT FLOW ZERO ≥ FS (Anfangswert ≥...

  • Seite 47: Übersicht Konfigurationsmenü

    FLOW UNIT CONFIGURATION Untermenü TEMP. UNIT Temp.-Einheit CONFIGURATION Untermenü DISPLAY SELECT Anzeigeauswahl CONFIGURATION Untermenü ANA OUT FLOW Analog Strömung CONFIGURATION Untermenü ANA OUT TEMP. Analog T emperatur END OF CONFIG.? M →yes L or M → no oder nein ERROR CONFIG.

  • Seite 48: Übersicht Konfigurations-Untermenüs

    Durchflussmesser | FC01-  E x-CA KONFIGURIEREN 8 . 1 5 Übersicht Konfigurations-Untermenüs oder ▲ ▼ ▲ oder ▼ SENSOR SELECT Untermenü SENSOR SELECT Sensorauswahl TYPE CST-11AM1 TYPE S-No. xxx SENSOR CODE C xxx SENSOR CODE T xxx PIPE SIZE DIAM. = xxx.x m m Conf.
  • Seite 49 FC01-  E x-CA |  Durchflussmesser KONFIGURIEREN...
  • Seite 50 Durchflussmesser | FC01-  E x-CA KONFIGURIEREN KONFIGURIEREN...

  • Seite 51: Parametrieren (Menüpunkt: Parameters)

    FC01-  E x-CA |  Durchflussmesser PARAMETRIEREN 9 Parametrieren (Menüpunkt: PARAMETERS) Nachdem der FC01-Ex seiner Anwendung entsprechend konfiguriert wurde (Konfigurationsmenü), besteht die Möglichkeit Parameter (z.B. Grenzwerte) einzustellen. Während der Parametrierung ist kein Messbetrieb möglich (siehe Anhang 1). Folgende Parameter können im Menü Parametrierung festgelegt werden: 9 .

  • Seite 52: Grenzkontakt 2 - Einschaltwert (Menüpunkt: Ls2 On

    Durchflussmesser | FC01-  E x-CA PARAMETRIEREN Beispiel für ON: FC01-Ex mit Relaisausgängen (Option R2): • LIM1 - LIM1COM = geschlossen /LIM1 - LIM1COM = offen FC01-Ex mit Transistorausgängen (Option T4): • LIM1E - LIM1C = geschaltet Beispiel 2: Einschaltwert ist größer als Ausschaltwert Ausschaltwert Einschaltwert Messwert...

  • Seite 53: Verlassen Des Parametrierungsmenüs

    FC01-  E x-CA |  Durchflussmesser PARAMETRIEREN 9 .5 Verlassen des Parametrierungsmenüs Soll das Parametrierungsmenü verlassen werden, führt der Controller eine Plausibilitäts-prüfung der eingegebenen Daten durch. Wird bei dieser Überprüfung keine Unstimmigkeit festgestellt, wird das im Klartext angezeigt. (PARAMETERS OK!) und das Menü kann durch Drücken der Taste M MODE verlassen werden. Werden bei der Plausibilitätsprüfung Fehler erkannt, werden diese nach folgender Priorität ange- zeigt.

  • Seite 54: Übersicht Parametrierungsmenü

    Durchflussmesser | FC01-  E x-CA PARAMETRIEREN 9 .6 Übersicht Parametrierungsmenü...

  • Seite 55: Schleichmengenunterdrückung

    FC01-  E x-CA |  Durchflussmesser SCHLEICHMENGENUNTERDRÜCKUNG 10 Schleichmengenunterdrückung Das Schleichmengenunterdrückungsmenü dient zur Diskriminierung von kleinen Durch-flüssen und zur Suche nach Leckagen. Änderungen der Einstellung in diesem Menü erfolgen im Messbetrieb unter Echtzeitbedingungen. 10 . 1 Schleichmengenunterdrückung Um Fehlmessungen zu vermeiden, die zum Beispiel bei (kleinen) Rückströmungen auftreten können, kann die Schleichmengenunterdrückung genutzt werden, die im Bereich 1 bis 10% vom Messbereichsendwert erfolgen kann.

  • Seite 56: Fehlerbilder

    Durchflussmesser | FC01-  E x-CA FEHLERBILDER INBETRIEBNAHME 11 Fehlerbilder 11 . 1 Test und Diagnose Das Gerät ist mit umfangreichen Test- und Diagnosefunktionen ausgestattet. Alle gefundenen Fehler werden im Display mit der entsprechenden Fehlernummer angezeigt (z.B. ERROR 10). Ist der FC01-Ex mit der Option T4 (4 Transistorausgänge) ausgestattet, wird zusätzlich der Ausgang ERROR gesetzt.

  • Seite 57: Prioritätsgruppe Iii

    FC01-  E x-CA |  Durchflussmesser FEHLERBILDER 11 .2 Mögliche Fehler Unabhängig von der Prioritätsgruppe werden alle gefundenen Fehler mit der entsprechenden Fehlernummer angezeigt. Um die Inbetriebnahme zu erleichtern, wird der zuletzt aufgetretene Fehler nullspannungssicher gespei- chert. Dieser gespeicherte Fehler kann jederzeit im Hauptmenü abgerufen und gelöscht werden. Tritt eine Kombination von mehreren Fehlern gleichzeitig auf, werden sie nach folgender Priorität angezeigt bzw.
  • Seite 58 Durchflussmesser | FC01-  E x-CA FEHLERBILDER Prioritätsgruppe III Fehler Ursachen Abhilfe Nr. 20 Mediumstemperatur zu niedrig Nr. 30 Anzeigebereich für Strömungs- geschwindigkeit überschritten Nr. 60 Zuweisung Menge pro Impuls zu klein* Nr. 40 Controllerfehler (Oszillator-watchdog) Evtl. zulässige EMV-Grenzpegel überschritten Nr. 41 Controllerfehler (Watchdog-timer) Evtl.

  • Seite 59: Technische Daten

    FC01-  E x-CA |  Durchflussmesser TECHNISCHE DATEN 12 Technische Daten 12 . 1 Umgebungsbedingungen FC01-Ex Lagertemperatur: - 20 … 70 °C Umgebungstemperatur bei Betrieb: * 10 … 43 °C Schutzart: IP54 * Die Angaben gelten für freie Konfektion wenn das Gerät nicht angereiht ist. (Mindestabstand 10 mm von Gerät zu Gerät) 12 .2 Messkopf CST-Ex Temperaturbereich I (mediumseitig):...

  • Seite 60: Gleichspannungsversorgung

    Durchflussmesser | FC01-  E x-CA TECHNISCHE DATEN 12 .3 . 1 . 1 Gleichspannungsversorgung Versorgungsspannung: = 24 V Eingangsspannungsbereich: = 19 V bis 32 V (inklusive Welligkeit) (12 V nur bei Spannungsausgängen möglich) Zulässige Welligkeit: w = 20 % U Nennstromaufnahme: bei Analogausgängen V1 und V2: = 170 mA ±...

  • Seite 61: Analogausgänge

    Schirm 1 * Schirm 2 * Analogausgang 2 - Temperatur Bezugsmasse 2 NC - nicht kontaktiert Analogausgang 1 - ANA OUT FLOW (Strömungsausgang) Analogausgang 2 - ANA OUT TEMP. (Temperaturausgang) * Erdfreier Schirm - nur einseitig auflegen . Isolationsspannung: Analogausgang - Analogausgang 500 V Analogausgang - Zentralelektronik 500 V Schirmpotential - Versorgungsspannung des Analogausgangs ≤...

  • Seite 62: Stromausgang C1 - 20 Ma Fs

    Durchflussmesser | FC01-  E x-CA TECHNISCHE DATEN FEHLERBILDER 12 .4 .3 Stromausgang C1 - 20 mA FS Stromsignalhub: = 0 mA bis 20 mA ± 2% FS Max . Signalwelligkeit: = 5% FS Kleinster zulässiger Lastwiderstand: = 0 Ω Größter zulässiger Lastwiderstand: = 250 Ω 12 .5 Meldeausgänge Die Meldeausgänge sind sowohl untereinander als auch gegenüber der FC01-Ex Elektronik galva- nisch getrennt.

  • Seite 63: Open-Collector-Ausgänge (Dc Schaltspannung)

    FC01-  E x-CA |  Durchflussmesser TECHNISCHE DATEN 12 .5 .2 Open-Collector-Ausgänge (DC Schaltspannung) Steckerbelegung: Signalname Stecker XAH Polarität / ERROR Emitter / ERROR Collector / BUSY / PULSE Emitter / BUSY / PULSE Collector Limit Switch 2 Emitter Limit Switch 2 Collector Limit Switch 1 Emitter Limit Switch 1 Collector Spannungspegel Low Pegel - aktiv:...

  • Seite 64: Messtechnische Daten

    Durchflussmesser | FC01-  E x-CA TECHNISCHE DATEN 12 .6 Messtechnische Daten 12 .6 . 1 Strömungsgeschwindigkeitsmessung: Medium: Luft Messbereich: 0 … 50 Nm/s Anzeigebereich: 0 … 75 Nm/s Messgenauigkeit: ± 5% MW ** / ± 0,5% MBE * Reproduzierbarkeit: ± 1% MW ** (5% MBE –...

  • Seite 65: Cst-Ex Sensor

    FC01-  E x-CA |  Durchflussmesser TECHNISCHE DATEN 12 .6 . 1 . 1 CST-Ex Sensor Durchflussmessbereiche: Der Durchflussmessbereich wird vom eingesetzten Rohrinnendurchmesser bestimmt (siehe Tabelle). Er kann mit folgender Gleichung berechnet werden: Q = V x A Q [Nm /h] - Durchflussmenge [m/h] - mittlere Normgeschwindigkeit ] - Rohrinnenquerschnitt Rohrinnendurchmesser Messbereich...

  • Seite 66: Temperaturmessung

    Durchflussmesser | FC01-  E x-CA TECHNISCHE DATEN 12 .6 .2 Temperaturmessung: Messbereich: -40 … 90 °C Messgenauigkeit: ± 1% MB *** 12 .6 .3 FC01-Ex Elektronikmodul Temperaturgang der Elektronik: ± 0,1%/K/MBE * Thermische Einlaufzeit bis zum Erreichen der vollen Messgenauigkeit: 15 min MBE - Messbereichsendwert MW - Messwert MB - Messbereich höhere Genauigkeiten auf Anfrage...

  • Seite 67: Sensorinterface - Elektrische Daten

    FC01-  E x-CA |  Durchflussmesser TECHNISCHE DATEN 12 .7 Sensorinterface - Elektrische Daten Terminal Mnemonik Daten XSK1 R(HEIZ)-LO Funktion: Anschluss für neg. Pol des Heizelementes Drain-Ausgang des Heizstromreglers Max. Sink-Strom: I = 88 mA sink Spannungsfestigkeit: -0,5 V … +20 V DC XSK2 R(HEIZ)-HI Funktion: Anschluss für pos.

  • Seite 68: Anhang 1

    Durchflussmesser | FC01-  E x-CA ANHANG Anhang 1...
  • Seite 69 FC01-  E x-CA |  Durchflussmesser ANHANG...

  • Seite 70: Anhang 2 - Übersicht Menüstruktur Fc01-Ex-Ca (Bediendialog)

    Durchflussmesser | FC01-  E x-CA ANHANG Anhang 2 Anhang 2 - Übersicht Menüstruktur FC01-Ex-CA (Bediendialog) Anhang 2 - Übersicht Menüstruktur FC01-Ex-CA (Bediendialog) Anhang 2...
  • Seite 71 FC01-  E x-CA |  Durchflussmesser ANHANG...
