Beispiel:
Zuordnung Grenzkontakte:
Einschaltwert LS2:
Ausschaltwert LS2:
Zuordnung Analogbalken:
Anfangswert - Analogbalken:
Endwert - Analogbalken:
Momentanwert Temperatur:

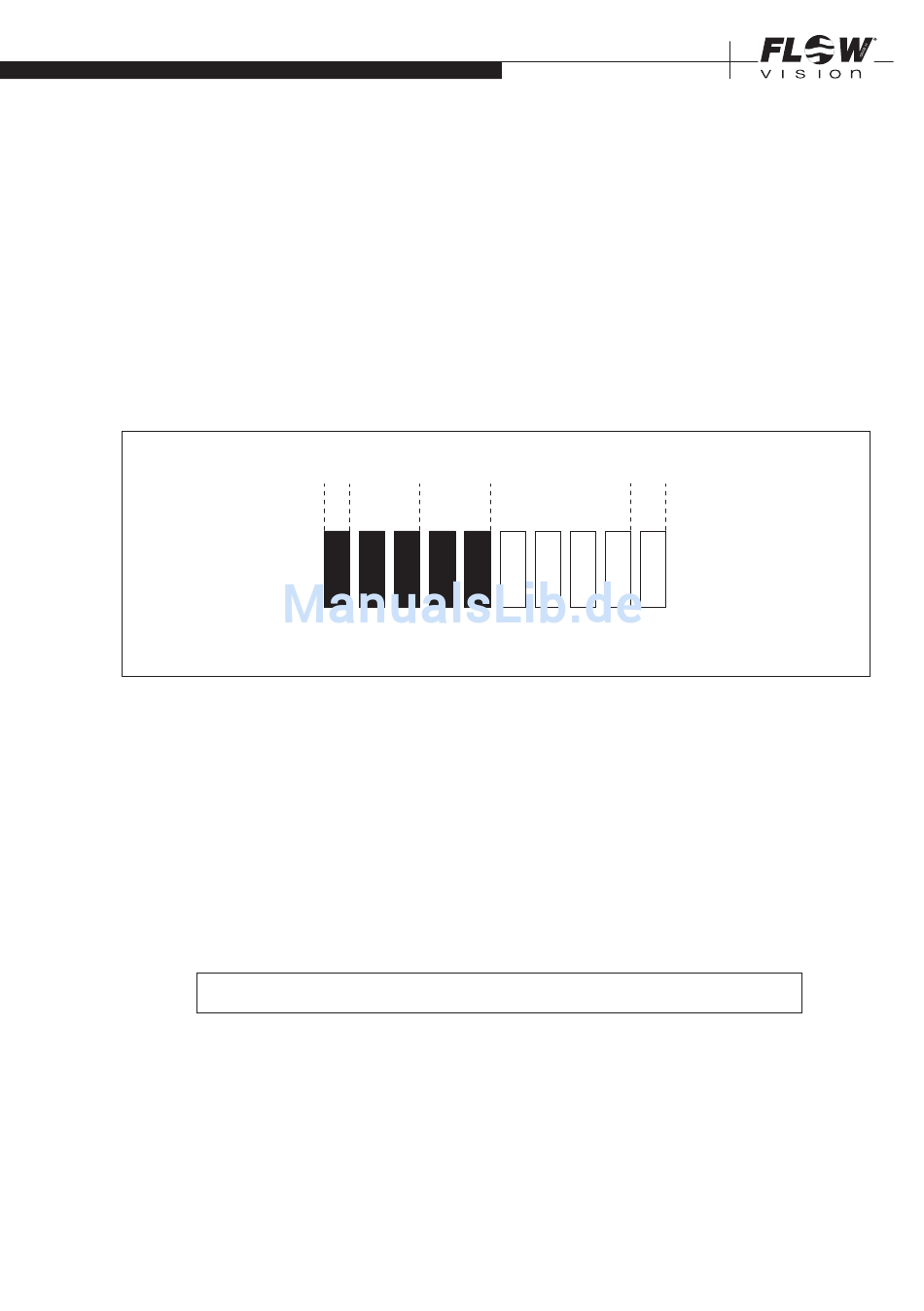

→ ergibt folgende Analogbalken - Anzeige
5 .8 Rohrdurchmesser (Menüpunkt: PIPE SIZE)
Ist als Displayanzeige eine Durchflussmenge/Zeiteinheit oder eine Totalisatorfunktion gewählt, ist die
Rohrgröße für die Berechnung der Durchflussmenge notwendig.
Dies geschieht durch Eingabe des Innendurchmessers im Untermenü PIPE SIZE.
Möglicher Einstellbereich: 10,0 ... 999,9 mm.
5 .9 Pulsausgang für Totalisator (Menüpunkt: FREQUENCY OUTPUT)
In der Ausbaustufe FC01-LQ-U1T4 (Transistorausgänge) ist die Ausgabe von frequenzproportionalen
Mengenimpulsen möglich.
Diese Mengenimpulse sind folgendermaßen festgelegt:
1 Impuls pro Mengenwert (der gewählten Totalisatoreinheit)
Beispiel:
1 Impuls / 10,0 [Liter]
Der Frequenzausgang liefert 1 Impuls pro 10 Liter summierte Menge.
Bei der Zuweisung der mengenproportionalen Impulse darf die zulässige Frequenz von 10 Hz
des Frequenzausganges nicht überschritten werden. Die darstellbaren Grenzen sind durch den
Strömungsgeschwindigkeitsbereich sowie den Rohrdurchmesser gegeben.
Möglicher Einstellbereich: 1 Impuls pro 0,1 ... 999,9 [Liter], [m
FC01- LQ | Durchflussmesser
KonfIgurIeren
LS1 → F und LS2 → T
23 °C
29 °C
Mediumstemperatur
20 °C
30 °C
25 °C
20 °C 21 °C
23 °C
25 °C
T
LS2 ON
29 °C 30 °C
T
3
], [Gallons]
Bild 22
39
