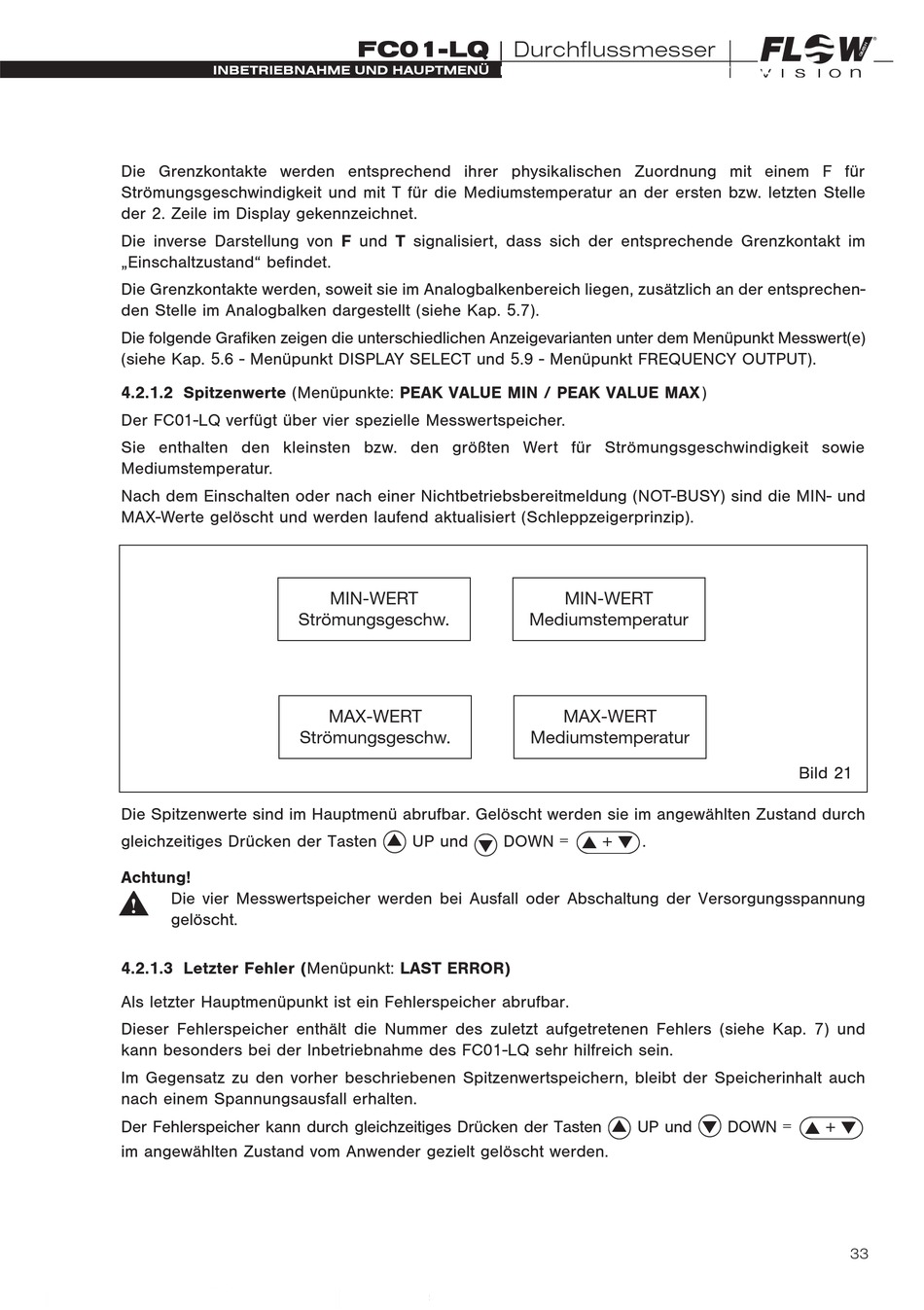

InbetrIebnahme und hauptmenü
Die Grenzkontakte werden entsprechend ihrer physikalischen Zuordnung mit einem F für
Strömungsgeschwindigkeit und mit T für die Mediumstemperatur an der ersten bzw. letzten Stelle
der 2. Zeile im Display gekennzeichnet.
Die inverse Darstellung von F und T signalisiert, dass sich der entsprechende Grenzkontakt im
„Einschaltzustand" befindet.
Die Grenzkontakte werden, soweit sie im Analogbalkenbereich liegen, zusätzlich an der entsprechen-
den Stelle im Analogbalken dargestellt (siehe Kap. 5.7).
Die folgende Grafiken zeigen die unterschiedlichen Anzeigevarianten unter dem Menüpunkt Messwert(e)
(siehe Kap. 5.6 - Menüpunkt DISPLAY SELECT und 5.9 - Menüpunkt FREQUENCY OUTPUT).
4 .2 .1 .2 Spitzenwerte (Menüpunkte: PEAK VALUE MIN / PEAK VALUE MAX)
Der FC01-LQ verfügt über vier spezielle Messwertspeicher.
Sie enthalten den kleinsten bzw. den größten Wert für Strömungsgeschwindigkeit sowie
Mediumstemperatur.
Nach dem Einschalten oder nach einer Nichtbetriebsbereitmeldung (NOT-BUSY) sind die MIN- und
MAX-Werte gelöscht und werden laufend aktualisiert (Schleppzeigerprinzip).
Die Spitzenwerte sind im Hauptmenü abrufbar. Gelöscht werden sie im angewählten Zustand durch
gleichzeitiges Drücken der Tasten � UP und � DOWN = � + � .
Achtung!
Die vier Messwertspeicher werden bei Ausfall oder Abschaltung der Versorgungs spannung
gelöscht.
4 .2 .1 .3 Letzter Fehler (Menüpunkt: LAST ERROR)
Als letzter Hauptmenüpunkt ist ein Fehlerspeicher abrufbar.
Dieser Fehlerspeicher enthält die Nummer des zuletzt aufgetretenen Fehlers (siehe Kap. 7) und
kann besonders bei der Inbetriebnahme des FC01-LQ sehr hilfreich sein.
Im Gegensatz zu den vorher beschriebenen Spitzenwertspeichern, bleibt der Speicherinhalt auch
nach einem Spannungsausfall erhalten.
Der Fehlerspeicher kann durch gleichzeitiges Drücken der Tasten � UP und � DOWN = � + �
im angewählten Zustand vom Anwender gezielt gelöscht werden.
FC01- LQ | Durchflussmesser
MIN-WERT
Strömungsgeschw.
MAX-WERT
Strömungsgeschw.
InbetrIebnahme und hauptmenü
MIN-WERT
Mediumstemperatur
MAX-WERT
Mediumstemperatur
