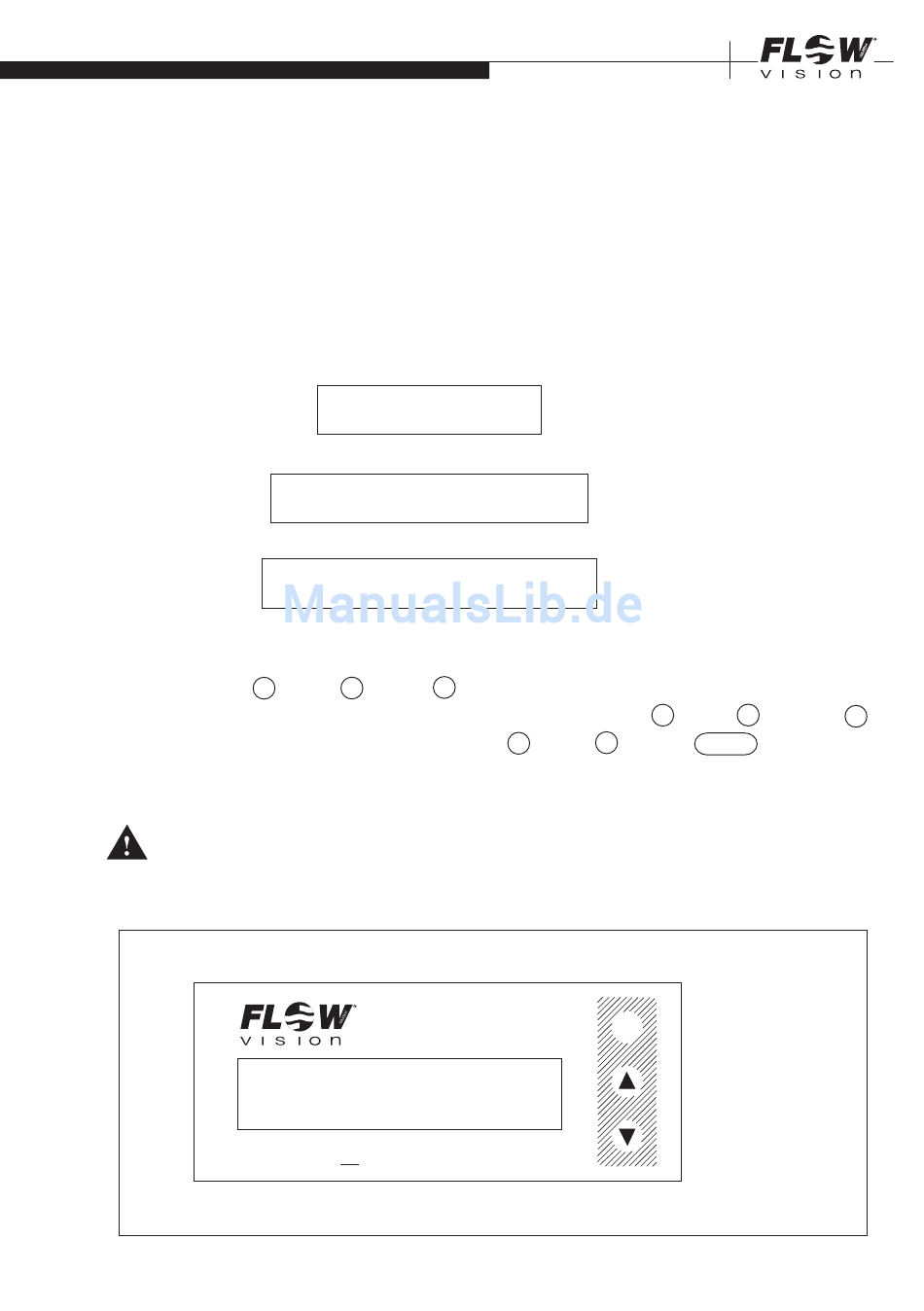

6 Bediensystematik
Um verschiedene Mess-, Überwachungs- und Anzeigeaufgaben optimal zu lösen, kann der
FC01-Ex vom Anwender konfiguriert und parametriert werden.
Dadurch wird das Gerät äußerst flexibel und lässt sich an eine große Anzahl unterschiedlichster
Applikationen anpassen.
Der Bediener wird bei der Programmierung des FC01-Ex über Klartext im Display durch Menüs geführt,
in denen er die gewünschten Funktionen eingeben bzw. auswählen kann.
Sämtliche Funktionen sind auf die drei folgenden Menüebenen aufgeteilt:
KONFIGURATIONSEBENE (-MENÜ)
PARAMETRIERUNGSEBENE (-MENÜ)
Eine Übersicht aller verfügbaren Funktionen befindet sich in Anhang 2.
Bedienelemente M MODE, L UP und M DOWN
Die komplette Einstellung und Konfiguration wird mit den drei Fronttasten M MODE, L UP sowie M
DOWN durchgeführt. Das gleichzeitige Drücken von L UP und M DOWN = L + M wird ebenfalls
für die Geräteeinstellung benötigt.
Achtung!
Die Bedienung bzw . Einstellung des FC01-Ex ist nur möglich, wenn der Stecker XTF
(Tastaturfreigabe) nicht gesteckt ist!
FC01-Ex
FC01- E x-CA | Durchflussmesser
BEDIENSYSTEMATIK
HAUPTEBENE (-MENÜ)
FLOW CONTROLLER
M
MODE
UP
DOWN
Bild 16
31
