italiano

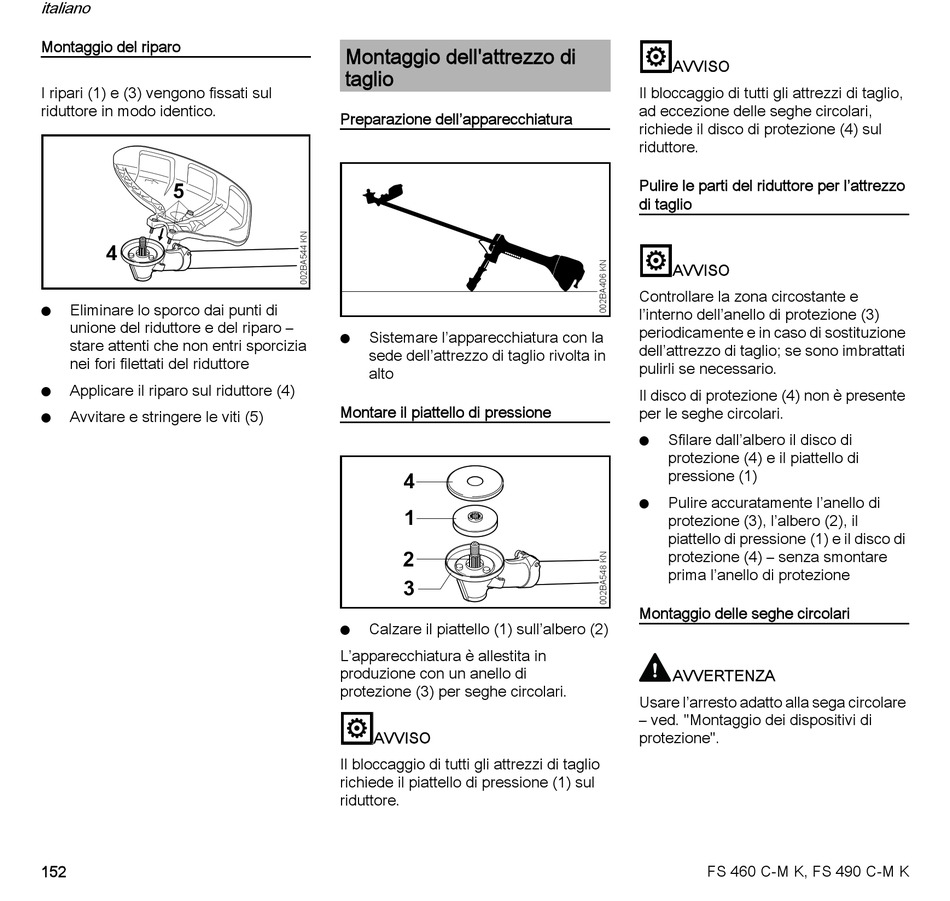

Montaggio del riparo
I ripari (1) e (3) vengono fissati sul
riduttore in modo identico.
5
4
Eliminare lo sporco dai punti di
N
unione del riduttore e del riparo –
stare attenti che non entri sporcizia
nei fori filettati del riduttore
Applicare il riparo sul riduttore (4)
N
Avvitare e stringere le viti (5)
N
152
Montaggio dell'attrezzo di
taglio
Preparazione dell'apparecchiatura
Sistemare l'apparecchiatura con la
N
sede dell'attrezzo di taglio rivolta in
alto
Montare il piattello di pressione
4
1
2
3
Calzare il piattello (1) sull'albero (2)
N
L'apparecchiatura è allestita in
produzione con un anello di
protezione (3) per seghe circolari.
AVVISO
Il bloccaggio di tutti gli attrezzi di taglio
richiede il piattello di pressione (1) sul
riduttore.
AVVISO
Il bloccaggio di tutti gli attrezzi di taglio,
ad eccezione delle seghe circolari,
richiede il disco di protezione (4) sul
riduttore.
Pulire le parti del riduttore per l'attrezzo
di taglio
AVVISO
Controllare la zona circostante e
l'interno dell'anello di protezione (3)
periodicamente e in caso di sostituzione
dell'attrezzo di taglio; se sono imbrattati
pulirli se necessario.
Il disco di protezione (4) non è presente
per le seghe circolari.
Sfilare dall'albero il disco di
N
protezione (4) e il piattello di
pressione (1)
Pulire accuratamente l'anello di
N
protezione (3), l'albero (2), il
piattello di pressione (1) e il disco di
protezione (4) – senza smontare
prima l'anello di protezione
Montaggio delle seghe circolari
AVVERTENZA
Usare l'arresto adatto alla sega circolare
– ved. "Montaggio dei dispositivi di
protezione".
FS 460 C-M K, FS 490 C-M K
