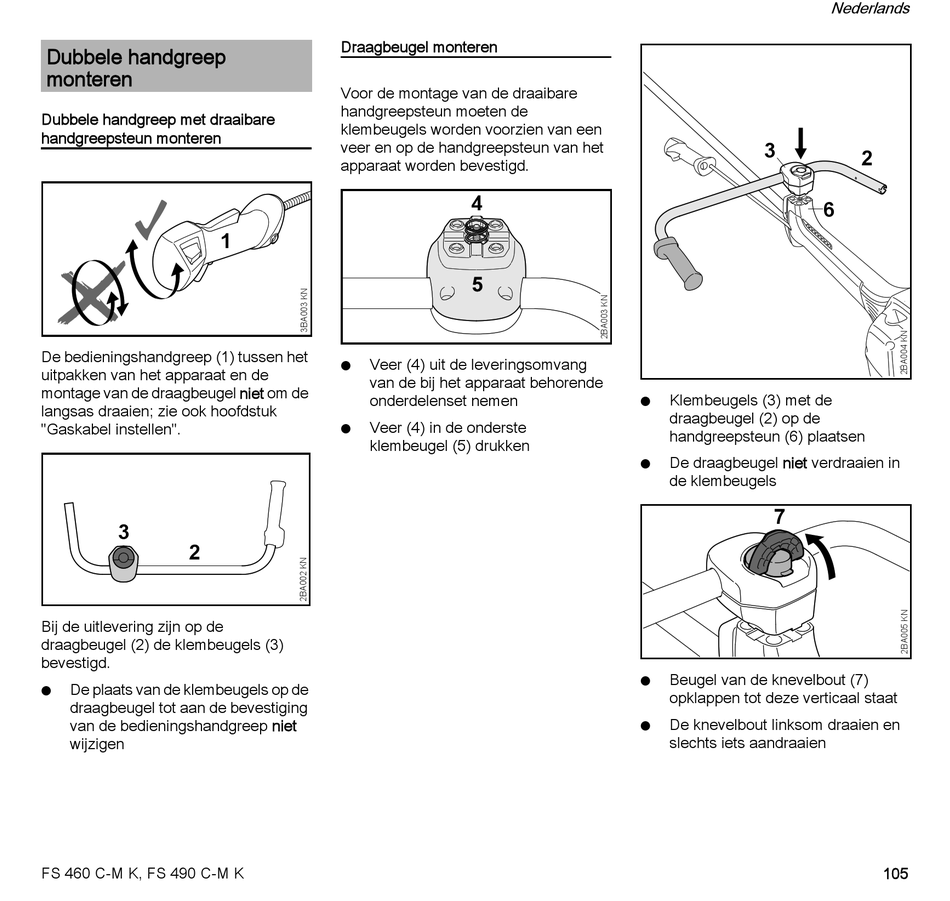

Dubbele handgreep
monteren
Dubbele handgreep met draaibare
handgreepsteun monteren
1
De bedieningshandgreep (1) tussen het
uitpakken van het apparaat en de
montage van de draagbeugel niet om de
langsas draaien; zie ook hoofdstuk
"Gaskabel instellen".
3
2
Bij de uitlevering zijn op de
draagbeugel (2) de klembeugels (3)
bevestigd.
De plaats van de klembeugels op de
N
draagbeugel tot aan de bevestiging
van de bedieningshandgreep niet
wijzigen
FS 460 C-M K, FS 490 C-M K
Draagbeugel monteren
Voor de montage van de draaibare
handgreepsteun moeten de
klembeugels worden voorzien van een
veer en op de handgreepsteun van het
apparaat worden bevestigd.
4
Veer (4) uit de leveringsomvang
N
van de bij het apparaat behorende
onderdelenset nemen
Veer (4) in de onderste
N
klembeugel (5) drukken
3
Klembeugels (3) met de
N
draagbeugel (2) op de
handgreepsteun (6) plaatsen
De draagbeugel niet verdraaien in
N
de klembeugels
7
Beugel van de knevelbout (7)
N
opklappen tot deze verticaal staat
De knevelbout linksom draaien en
N
slechts iets aandraaien
