Stihl FS 460 C-M K Gebrauchsanleitung Seite 151

4
7

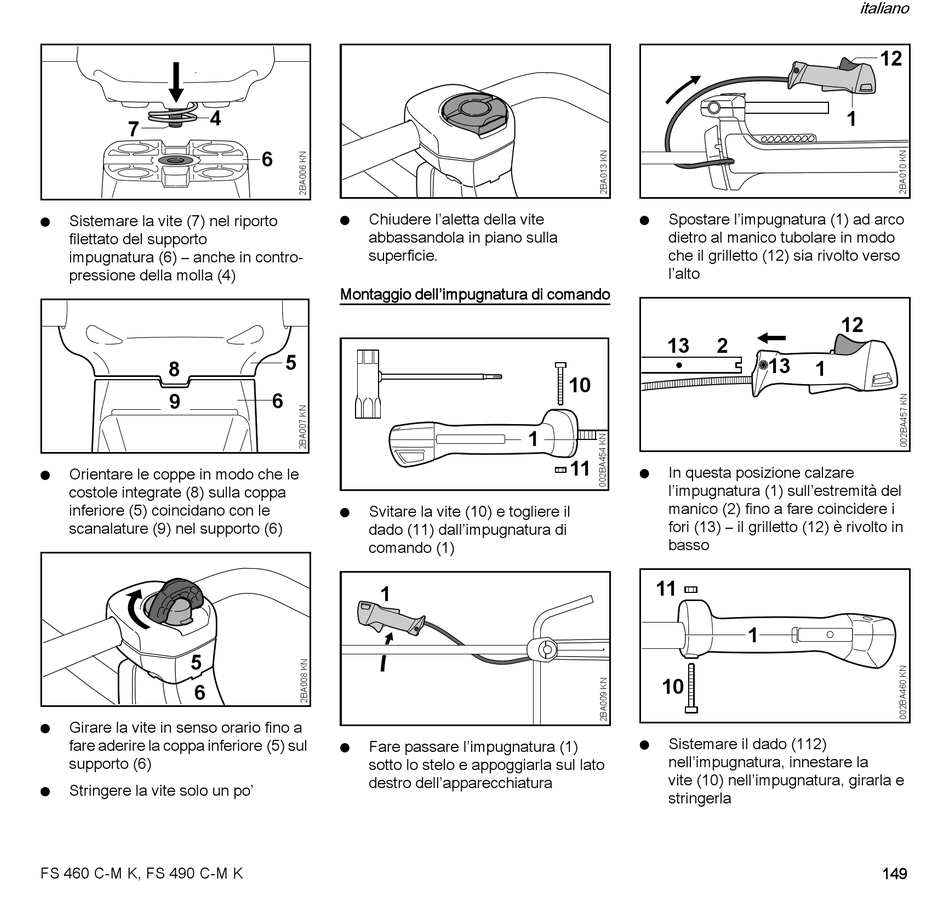

Sistemare la vite (7) nel riporto
N
filettato del supporto
impugnatura (6) – anche in contro-
pressione della molla (4)
8
9
Orientare le coppe in modo che le
N
costole integrate (8) sulla coppa
inferiore (5) coincidano con le
scanalature (9) nel supporto (6)
5
6
Girare la vite in senso orario fino a
N
fare aderire la coppa inferiore (5) sul
supporto (6)
Stringere la vite solo un po'
N
FS 460 C-M K, FS 490 C-M K
6
Chiudere l'aletta della vite
N
abbassandola in piano sulla
superficie.
Montaggio dell'impugnatura di comando
5
6
Svitare la vite (10) e togliere il
N
dado (11) dall'impugnatura di
comando (1)
1
Fare passare l'impugnatura (1)
N
sotto lo stelo e appoggiarla sul lato
destro dell'apparecchiatura
Spostare l'impugnatura (1) ad arco
N
dietro al manico tubolare in modo
che il grilletto (12) sia rivolto verso
l'alto
13
10
1
11
In questa posizione calzare
N
l'impugnatura (1) sull'estremità del
manico (2) fino a fare coincidere i
fori (13) – il grilletto (12) è rivolto in
basso
11
10
Sistemare il dado (112)
N
nell'impugnatura, innestare la
vite (10) nell'impugnatura, girarla e
stringerla
italiano
12
1
12
2
13
1
1
149
