italiano

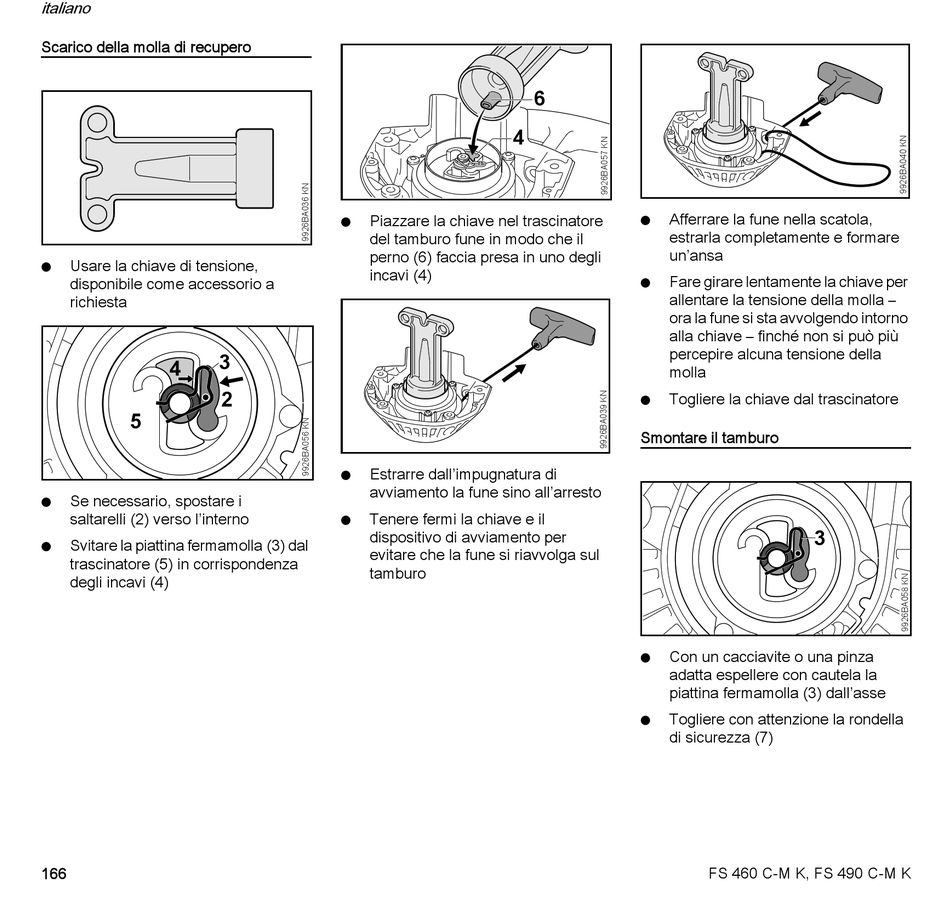

Scarico della molla di recupero
Usare la chiave di tensione,
N
disponibile come accessorio a
richiesta
3
5
Se necessario, spostare i
N
saltarelli (2) verso l'interno
Svitare la piattina fermamolla (3) dal
N
trascinatore (5) in corrispondenza
degli incavi (4)
166
Piazzare la chiave nel trascinatore
N
del tamburo fune in modo che il
perno (6) faccia presa in uno degli
incavi (4)
2
Estrarre dall'impugnatura di
N
avviamento la fune sino all'arresto
Tenere fermi la chiave e il
N
dispositivo di avviamento per
evitare che la fune si riavvolga sul
tamburo
6
4
Afferrare la fune nella scatola,
N
estrarla completamente e formare
un'ansa
Fare girare lentamente la chiave per
N
allentare la tensione della molla –
ora la fune si sta avvolgendo intorno
alla chiave – finché non si può più
percepire alcuna tensione della
molla
Togliere la chiave dal trascinatore
N
Smontare il tamburo
Con un cacciavite o una pinza
N
adatta espellere con cautela la
piattina fermamolla (3) dall'asse
Togliere con attenzione la rondella
N
di sicurezza (7)
3
FS 460 C-M K, FS 490 C-M K
