italiano

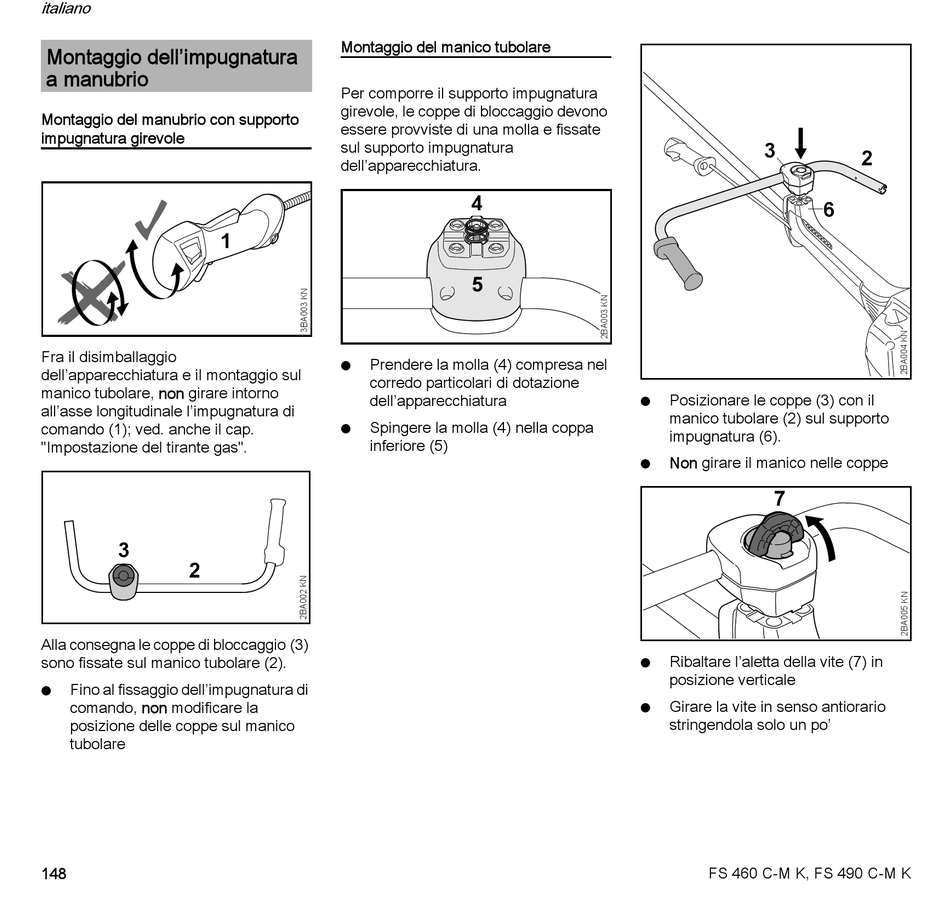

Montaggio dell'impugnatura
a manubrio
Montaggio del manubrio con supporto
impugnatura girevole
1
Fra il disimballaggio
dell'apparecchiatura e il montaggio sul
manico tubolare, non girare intorno
all'asse longitudinale l'impugnatura di
comando (1); ved. anche il cap.
"Impostazione del tirante gas".
3
2
Alla consegna le coppe di bloccaggio (3)
sono fissate sul manico tubolare (2).
Fino al fissaggio dell'impugnatura di
N
comando, non modificare la
posizione delle coppe sul manico
tubolare
148
Montaggio del manico tubolare
Per comporre il supporto impugnatura
girevole, le coppe di bloccaggio devono
essere provviste di una molla e fissate
sul supporto impugnatura
dell'apparecchiatura.
4
Prendere la molla (4) compresa nel
N
corredo particolari di dotazione
dell'apparecchiatura
Spingere la molla (4) nella coppa
N
inferiore (5)
3
Posizionare le coppe (3) con il
N
manico tubolare (2) sul supporto
impugnatura (6).
Non girare il manico nelle coppe
N
7
Ribaltare l'aletta della vite (7) in
N
posizione verticale
Girare la vite in senso antiorario
N
stringendola solo un po'
FS 460 C-M K, FS 490 C-M K
