Technische Beschreibung
3.3

Access-Module

Lift Link Module
18
Das Access-Modul hat folgende Aufgaben:
Ablage von Labware in den Stackerschächten
¡
Entnahme von Labware aus den Stackerschächten
¡
Übergabe von Labware an ein weiteres Transportmittel wie einen Robotor
¡
¡ Drehen der Labware (nur Lift Turn Lift Module)
Elektromagnetisch geschaltete Klinken halten die Mikroplatten in den Stackerschächten
fest. Ist ein Schacht gefüllt, dreht das Gerät zum nächsten Schacht.
Je nach Konfiguration ist das Gerät mit folgenden Access-Modulen ausgestattet:
Lift Link Module
¡
Lift Turn Lift Module
¡

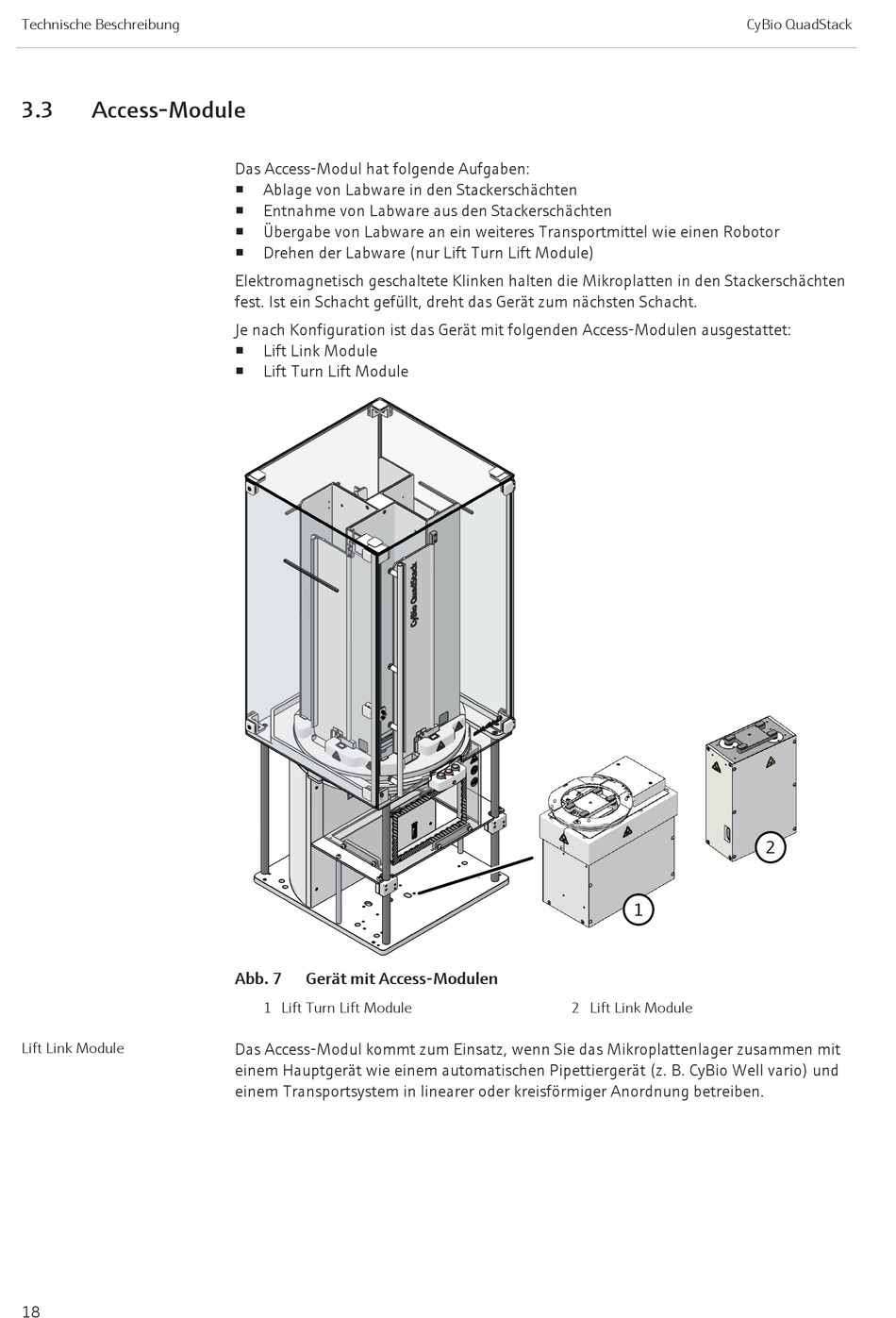

Abb. 7 Gerät mit Access-Modulen
1 Lift Turn Lift Module
Das Access-Modul kommt zum Einsatz, wenn Sie das Mikroplattenlager zusammen mit
einem Hauptgerät wie einem automatischen Pipettiergerät (z. B. CyBio Well vario) und
einem Transportsystem in linearer oder kreisförmiger Anordnung betreiben.
1
2 Lift Link Module
CyBio QuadStack
2
