3.5
Sensoreinbau
3.5.1
Vorbereitung
HINWEIS
Die Durchflussarmatur ist im Inneren nicht symmetrisch aufgebaut.
• Von außen können Sie den Unterschied folgendermaßen identifizieren: Der untere Zugang zur
Armatur ist bei der Auslieferung mit einem Blinddeckel verschlossen.

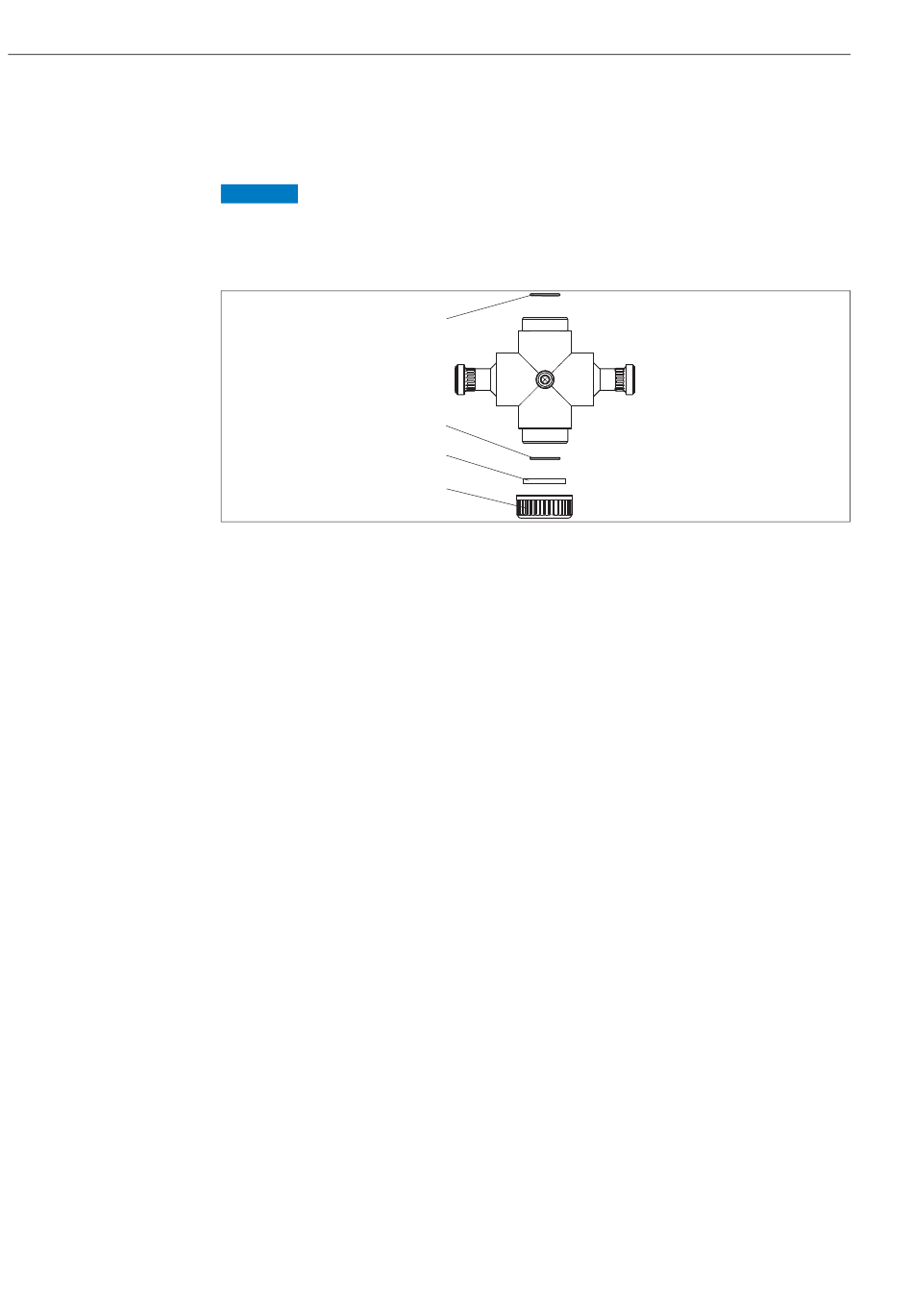

Abb. 7:
Armaturenkörper mit unterm Überwurfring und Blinddeckel
1
Innerer O-Ring "oben"
2
Innerer O-Ring "unten"
3
Blinddeckel
4
Unterer Überwurfring
Bereiten Sie den Sensoreinbau wie folgt vor:
1.
Fetten Sie den O-Ring am Sensorkopf leicht ein.
2.
Lösen Sie den unteren Überwurfring und nehmen Sie den Blinddeckel ab.
3.
Kontrollieren Sie, dass der untere O-Ring im Inneren der Durchflussarmatur eingefettet ist.
4.
Schrauben Sie den Blinddeckel und den Überwurfring wieder auf.
5.
Kontrollieren Sie, dass der obere O-Ring im Inneren der Durchflussarmatur eingefettet ist.
6.
Nur bei Sauerstoffsensoren: Schrauben Sie am Sensor den Schutzkorb ab.
1
2
3
4
Flowfit CYA251
a0016101
