Montage
14

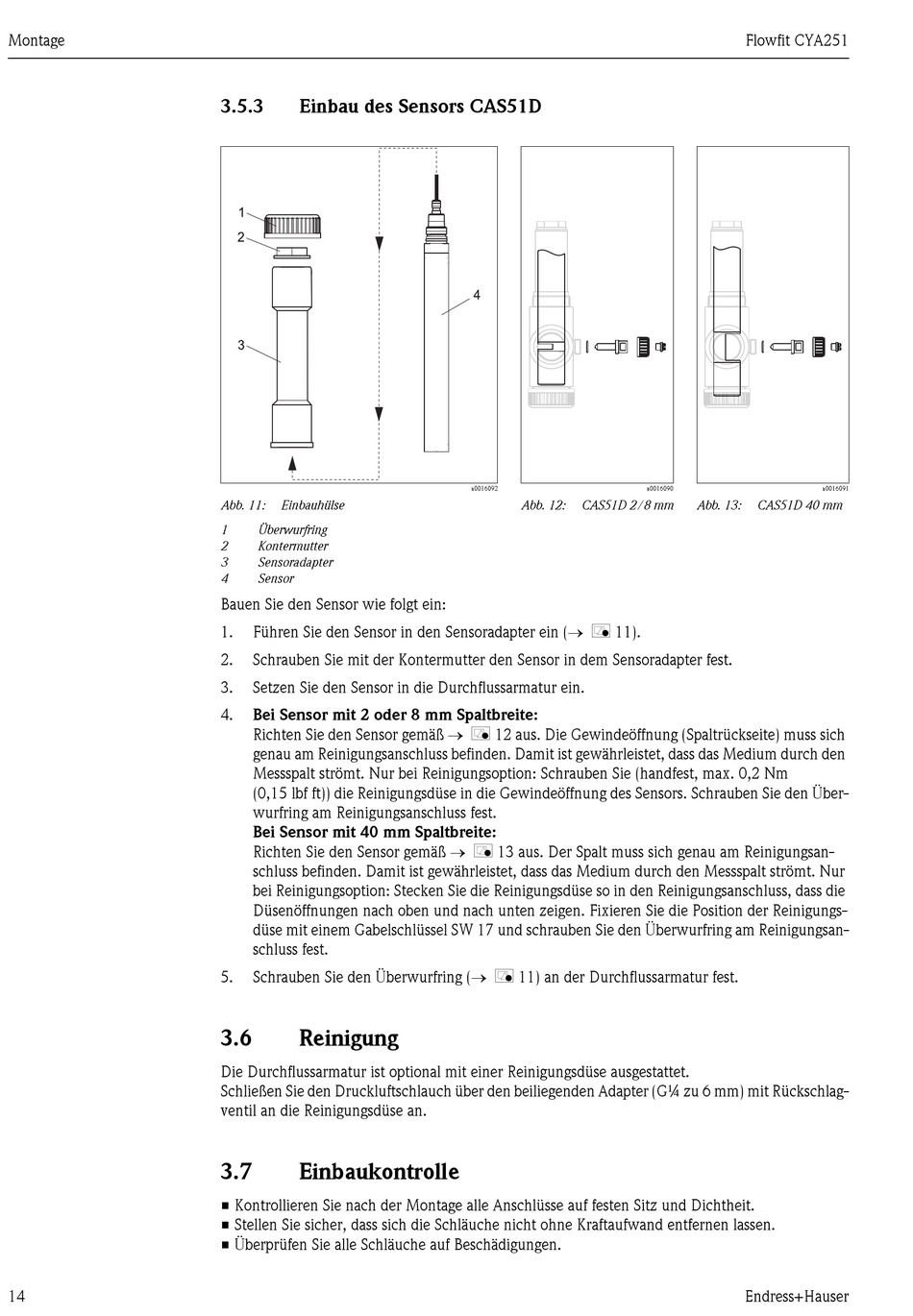

3.5.3
Einbau des Sensors CAS51D
Abb. 11:
Einbauhülse
1
Überwurfring
2
Kontermutter
3
Sensoradapter
4
Sensor
Bauen Sie den Sensor wie folgt ein:
Führen Sie den Sensor in den Sensoradapter ein (→ å 11).
1.
2.
Schrauben Sie mit der Kontermutter den Sensor in dem Sensoradapter fest.
3.
Setzen Sie den Sensor in die Durchflussarmatur ein.
4.
Bei Sensor mit 2 oder 8 mm Spaltbreite:
Richten Sie den Sensor gemäß → å 12 aus. Die Gewindeöffnung (Spaltrückseite) muss sich
genau am Reinigungsanschluss befinden. Damit ist gewährleistet, dass das Medium durch den
Messspalt strömt. Nur bei Reinigungsoption: Schrauben Sie (handfest, max. 0,2 Nm
(0,15 lbf ft)) die Reinigungsdüse in die Gewindeöffnung des Sensors. Schrauben Sie den Über-
wurfring am Reinigungsanschluss fest.
Bei Sensor mit 40 mm Spaltbreite:
Richten Sie den Sensor gemäß → å 13 aus. Der Spalt muss sich genau am Reinigungsan-
schluss befinden. Damit ist gewährleistet, dass das Medium durch den Messspalt strömt. Nur
bei Reinigungsoption: Stecken Sie die Reinigungsdüse so in den Reinigungsanschluss, dass die
Düsenöffnungen nach oben und nach unten zeigen. Fixieren Sie die Position der Reinigungs-
düse mit einem Gabelschlüssel SW 17 und schrauben Sie den Überwurfring am Reinigungsan-
schluss fest.
Schrauben Sie den Überwurfring (→ å 11) an der Durchflussarmatur fest.
5.
3.6
Reinigung
Die Durchflussarmatur ist optional mit einer Reinigungsdüse ausgestattet.
Schließen Sie den Druckluftschlauch über den beiliegenden Adapter (G¼ zu 6 mm) mit Rückschlag-
ventil an die Reinigungsdüse an.
3.7
Einbaukontrolle
• Kontrollieren Sie nach der Montage alle Anschlüsse auf festen Sitz und Dichtheit.
• Stellen Sie sicher, dass sich die Schläuche nicht ohne Kraftaufwand entfernen lassen.
• Überprüfen Sie alle Schläuche auf Beschädigungen.
a0016092
Abb. 12:
CAS51D 2/8 mm
Flowfit CYA251
a0016090
Abb. 13:
CAS51D 40 mm
Endress+Hauser
a0016091
