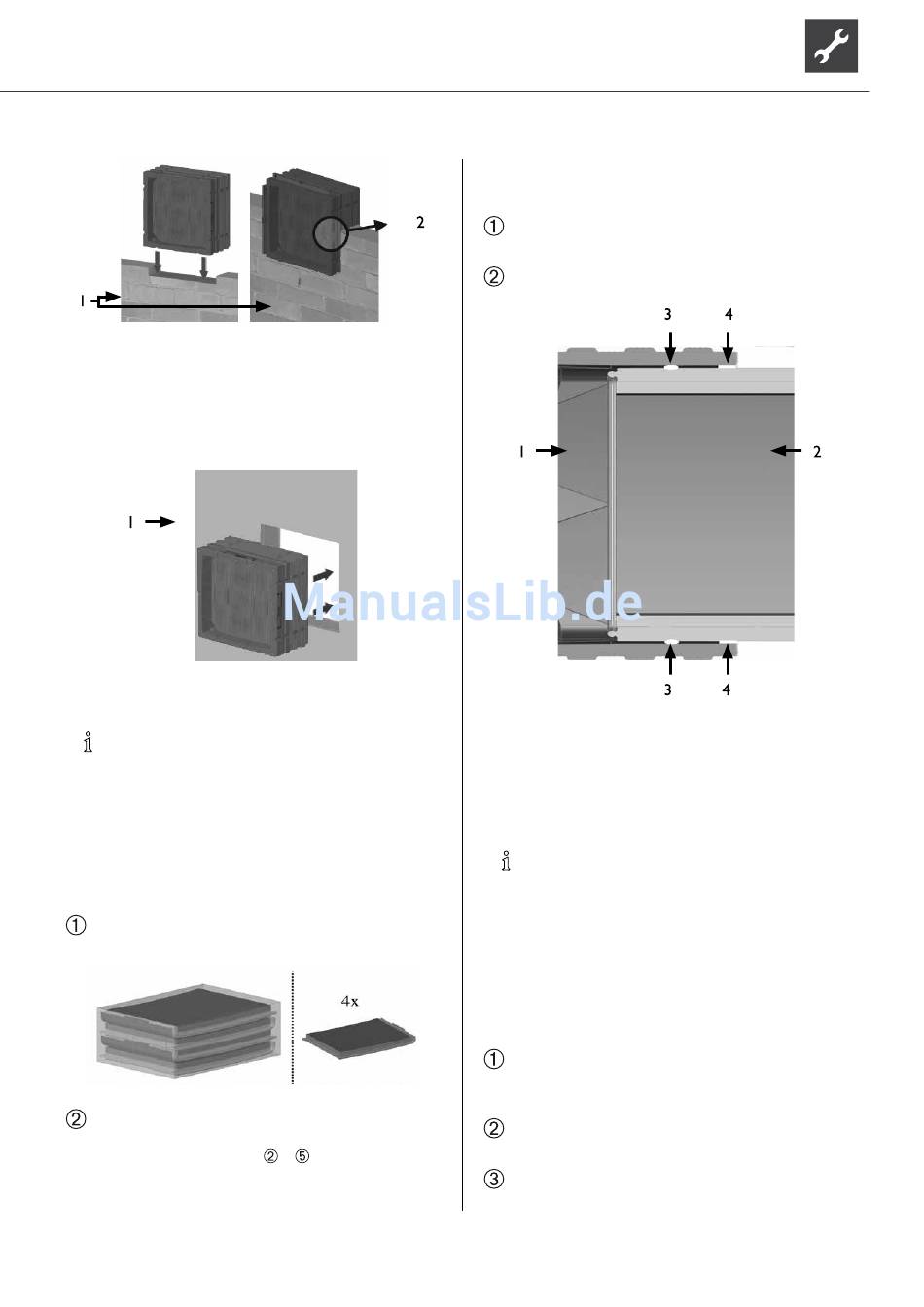

1 Hausaußenseite des Mauerwerks
2 Wanddurchführung in das Mauerwerk
einbringen (1 cm über Fertigaußenfassade)
oder nachträglich (durch Einschäumen in das Mau-
erwerk):
1 Fertigaußenfassade
HINWEIS.
Wanddurchführungen dienen zur Fixierung im
Mauerdurchbruch, zur Vermeidung von Kältebrü-
cken zum Mauerwerk sowie zur Montage von Wet-
ter- / Regenschutzgitter und Maschendrahtgitter.
ZUSAMMENBAU UND MONTAGE DER LUFTKANÄLE
Die Elemente zum Zusammenbau der Luftkanäle
aus dem entsprechenden Karton nehmen...
Das Zusammenstecken der Luftkanäle erfolgt wie
im Abschnitt „Zusammenbau und Montage der
Wanddurchführung(en)",
Technische Änderungen vorbehalten | 83050400fDE – Originalbetriebsanleitung | ait-deutschland GmbH
– beschrieben.
BEFESTIGUNG DER LUFTKANÄLE
IN DER WANDDURCHFÜHRUNG
Die im Lieferumfang enthaltene Rolldichtung über
ein Ende eines Luftkanals ziehen...
Luftkanal mit diesem Ende in die Wanddurchfüh-
rung schieben.
1 Wanddurchführung
2 Luftkanal
3 Rolldichtung
4 Quellband (erst nach Montage
der Geräteanschlussbefestigung
anbringen)
HINWEIS.
Nachdem das andere Ende des Luftkanals auch an
der Wärmepumpe befestigt worden ist, die noch
bestehende Öffnung zwischen Wanddurchführung
und Luftkanal durch Aufbringen des im Lieferum-
fang enthaltenen Quellbands verschließen.
BEFESTIGUNG DER LUFTKANÄLE AN DER WÄRMEPUMPE
Montageleiste aufclipsen und an die dafür am Luft-
kanal für die Lufteintrittsseite vorgesehenen Stellen
mit Spezialschrauben befestigen...
Den im Lieferumfang enthaltenen Anschlussrahmen
auf die Kante des Luftkanals kleben...
Luftkanal an der jeweiligen Luftöffnung der Luftein-
trittsseite positionieren...
