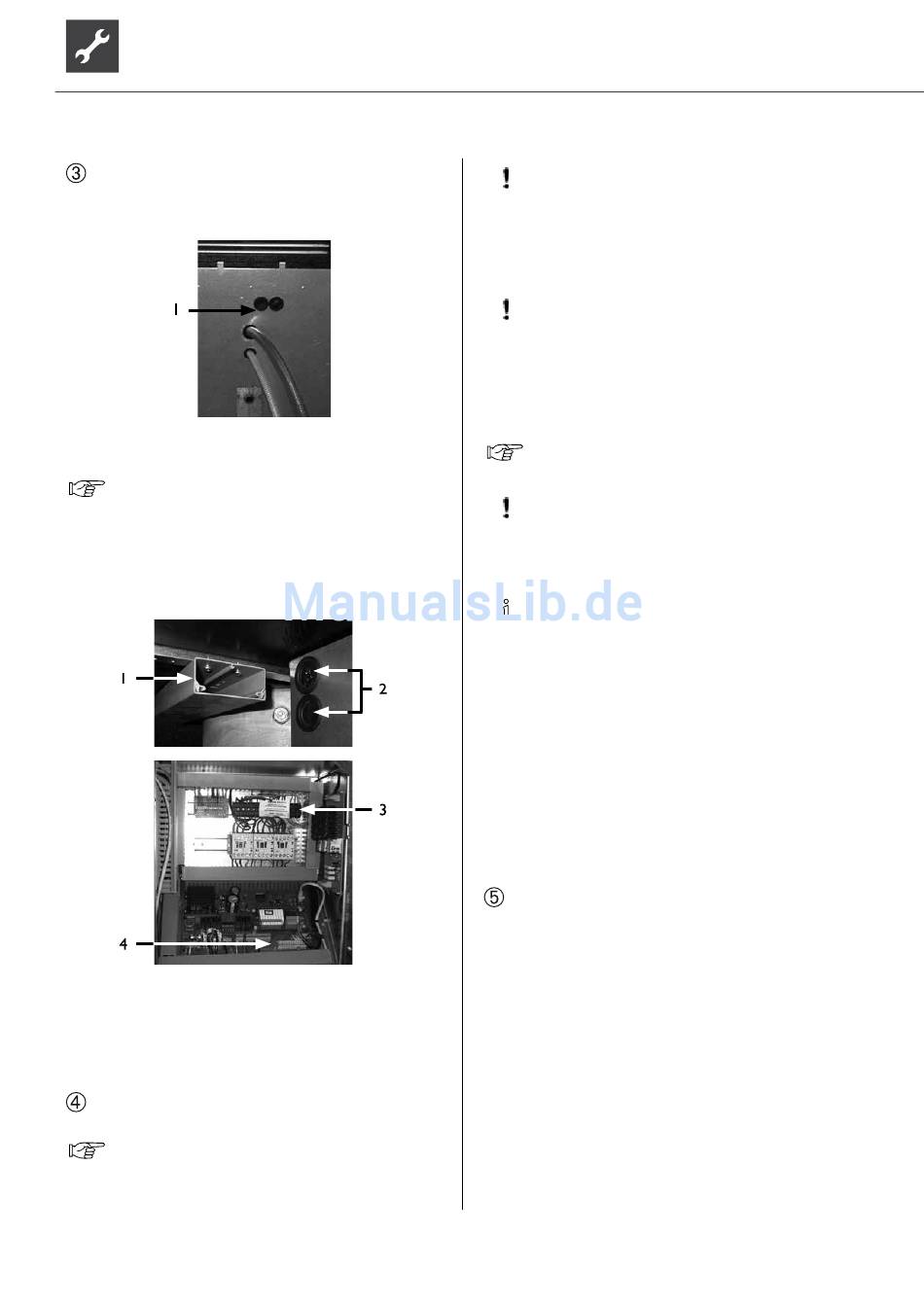

Leistungskabel und Fühlerkabel durch die Gummi-
tüllen an der Geräterückseite in das Gerät einfüh-
ren...
1 Gummitüllen
Positionierung der Gummitüllen für die Kabe-
leinführung siehe „Maßbild" zum jeweiligen Ge-
rätetyp.
Durch das Einschieben werden die Leitungen Inner-
halb des Geräts in einem geschlossenen Kabelkanal
bis zum Schaltkasten geführt...
1 Kabelkanal im Gerät
2 Kabeldurchführungen Schaltkasten
3 Anschlüsse Leistungs- und
Steuerungskabel
4 Anschlüsse Reglerplatine
Elektrische Anschlussarbeiten nach dem Klemmen-
plan vornehmen, der für Ihren Gerätetyp gilt...
Klemmenplan zum jeweiligen Gerätetyp
22
Technische Änderungen vorbehalten | 83050400fDE – Originalbetriebsanleitung | ait-deutschland GmbH
ACHTUNG
Rechtsdrehfeld der Lasteinspeisung sicherstellen
(Verdichter).
– Beim Betrieb mit falscher Drehrichtung des
Verdichters können schwere, irreparable
Schäden am Verdichter entstehen.
ACHTUNG
Die Leistungsversorgung für die Wärmepumpe
muß mit einem allpoligen Sicherungsautomaten
mit mindestens 3mm Kontaktabstand nach IEC
60947-2 ausgestattet werden.
Höhe des Auslösestroms beachten.
Übersicht
„Technische
Abschnitt „Elektrik".
ACHTUNG
Das Sensorkabel für die Wärmemengenerfas-
sung darf nicht gekürzt werden!
HINWEIS.
Das Bedienteil des Heizungs- und Wärmepum-
penreglers kann durch ein geeignetes Netzwerk-
kabel mit einem Computer oder einem Netz-
werk verbunden werden, um den Heizungs- und
Wärmepumpenregler von dort aus steuern zu
können.
Falls dies gewünscht ist, im Zuge der elektri-
schen Anschlussarbeiten ein geschirmtes Netz-
werkkabel (Kategorie 6, mit RJ-45-Stecker)
durch das Gerät verlegen und parallel zum be-
reits vorhandenen Steuerungskabel des Hei-
zungs- und Wärmepumpenreglers durch die vor-
dere Fassade des Gerätes führen.
Elektrischen Schaltkasten des Geräts schließen.
Daten / Lieferumfang",
