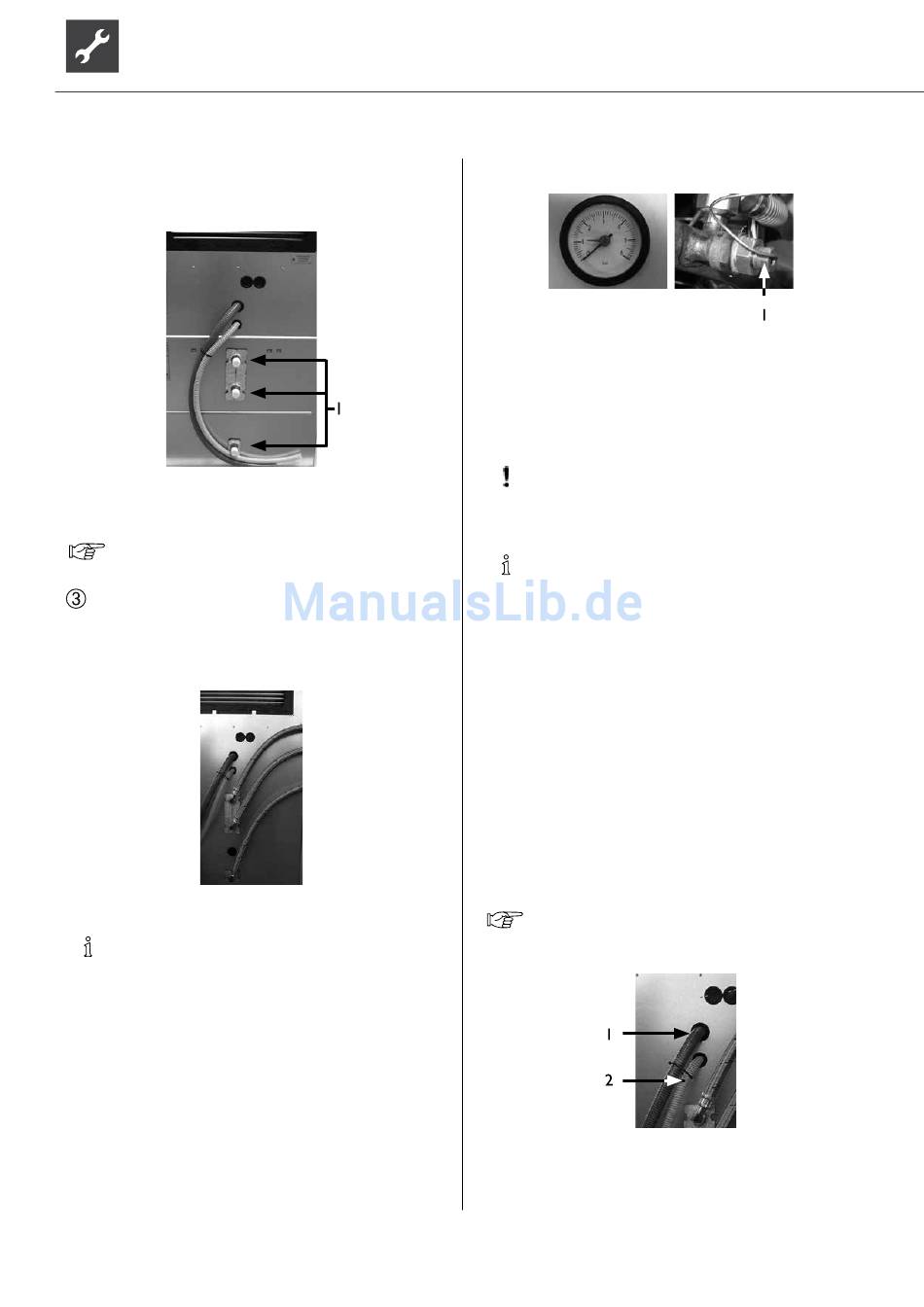

Die Anschlüsse für den Heiz– und den Trinkwarm-
wasser-Ladekreis (gemeinsamer Rücklauf) befinden
sich an der Geräterückseite:
1 Anschlüsse Heizkreis und
Trinkwarmwasserladekreis
Maßbild zum jeweiligen Gerätetyp.
Den Anschluss an die Festverrohrung des Heiz-
kreises über Schwingungsentkopplungen ausfüh-
ren. Sie müssen sie installieren, um Körperschallü-
bertragungen auf die Festverrohrung zu vermeiden.
Schwingungsentkopplungen im Viertelkreis führen.
HINWEIS.
Schwingungsentkopplungen sind im Lieferumfang
enthalten.
20
Technische Änderungen vorbehalten | 83050400fDE – Originalbetriebsanleitung | ait-deutschland GmbH
MANOMETER
1 Anschlussnippel
Bei Bedarf kann das Manometer vom Heizkreis getrennt
werden ohne den Heizkreis zu entleeren. Hierzu den An-
schlussnippel aus dem automatischen Absperrventil
drehen.
ACHTUNG
Das Kapillarrohr des Manometers darf nicht ge-
knickt werden!
HINWEIS.
Beim Herausdrehen und Eindrehen kann es
kurzzeitig zu Wasserspritzern kommen! Beim
Festziehen des Anschlussnippels mit Drehmo-
mentschlüssel arbeiten – Drehmoment: 10 Nm.
ABLAUF SICHERHEITSVENTIL HEIZWASSER UND
KONDENSATABLAUF
Der Ablauf des Sicherheitsventils Heizwasser und das
aus der Luft ausfallende Kondenswasser müssen über die
im Gerät vormontierten Schläuche unter Berücksichti-
gung der jeweils geltenden Normen und Vorschriften ab-
geführt werden. Eine Einleitung des Kondensats und des
Ablaufs des Sicherheitsventils in die Kanalisation ist nur
über einen Trichtersiphon zulässig, der jederzeit zugäng-
lich sein muß.
Positionierung des Anschlusses für Kondensa-
tablauf siehe Maßbilder zum jeweiligen Geräte-
typ.
1 Ablaufschlauch von
Sicherheitsventil Heizwasser
2 Schlauch für Kondensatablauf
