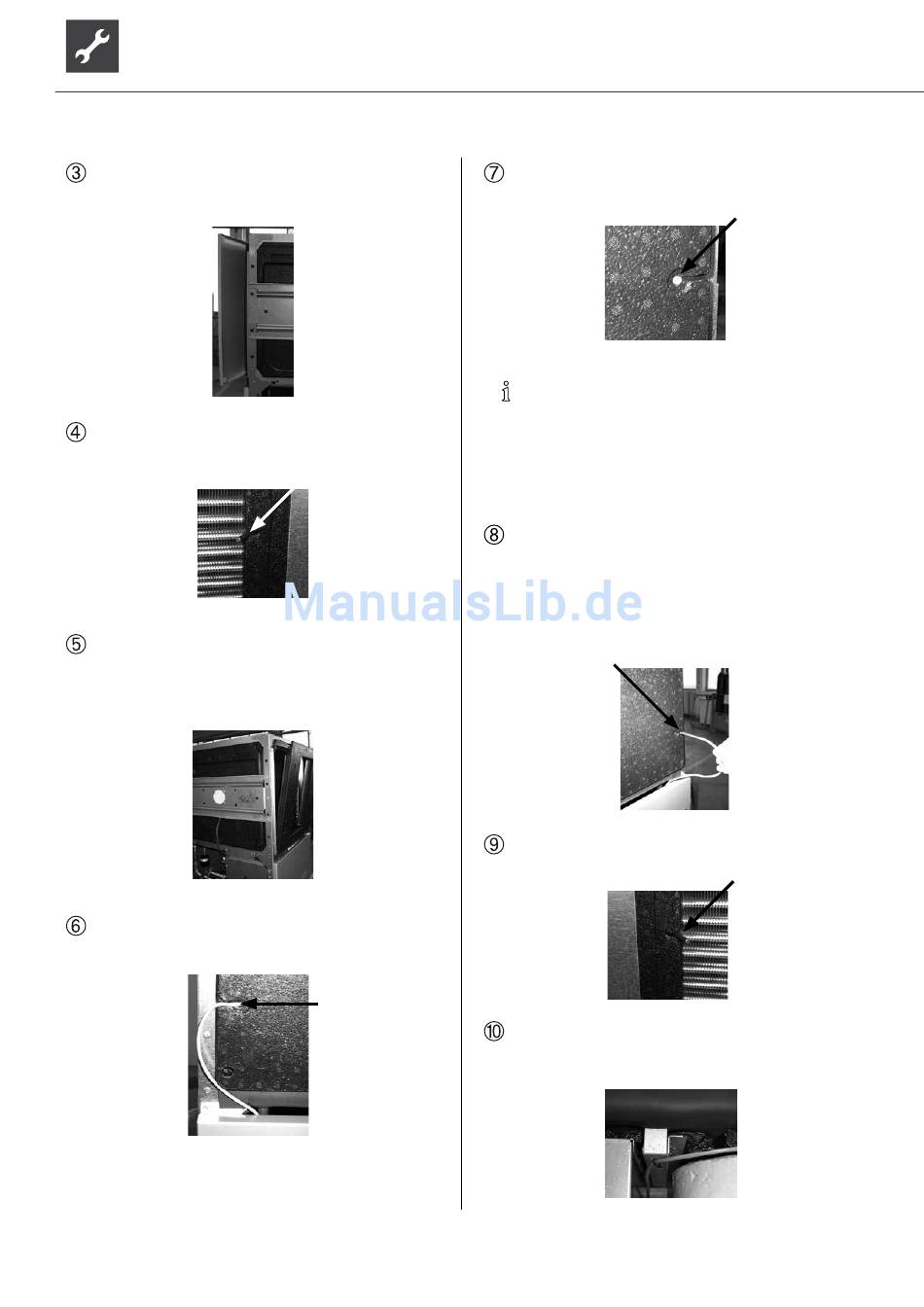

Beide Seitenwände leicht zur Seite drehen und
durch schieben nach hinten die Seitenwand aushän-
gen...
Fühlerkopf aus der Halterung auf der linken Seite
entnehmen und am Kabel hängen lassen...
Isolationswände links und rechts herausziehen in-
dem oben an den markierten Griffpunkten gezogen
wird ( kurze ruckartige Bewegungen helfen beim lö-
sen )...
Nun das Fühlerkabel vorsichtig durch die Isolations-
wand auf der linken Seite ziehen...
14
Technische Änderungen vorbehalten | 83050400fDE – Originalbetriebsanleitung | ait-deutschland GmbH
Das entstandene Loch mit dem Blindstopfen aus
dem Beipack verschließen...
HINWEIS.
Bei
Bedarf
kann
die
Heißkleberpistole oder lösungsmittelfreiem Kle-
ber repariert werden.
Der Fühler muß immer auf der kanalabgewanden
Seite montiert werden.
Die beiden rechten Bauteile gestürzt auf die lin-
ken Seite nehmen und die beiden linken Bau-
teile gestürzt auf die rechte Seite nehmen
Den Fühler mit Kabel durch das vorgeprägte Loch
auf der rechten Seite schieben nachdem das vorge-
prägte Loch mit einem Schraubenzieher durchstos-
sen wurde...
Fühlerkopf in die Halterung auf der rechten Seite
klemmen...
Fühlerkabel über die beiden Kabelhalter und die
Querschiene mit Befestigungslöcher zum Schaltka-
sten führen...
EPP-Isolierung
