Inhaltszusammenfassung für SICK KTM-MP31181P

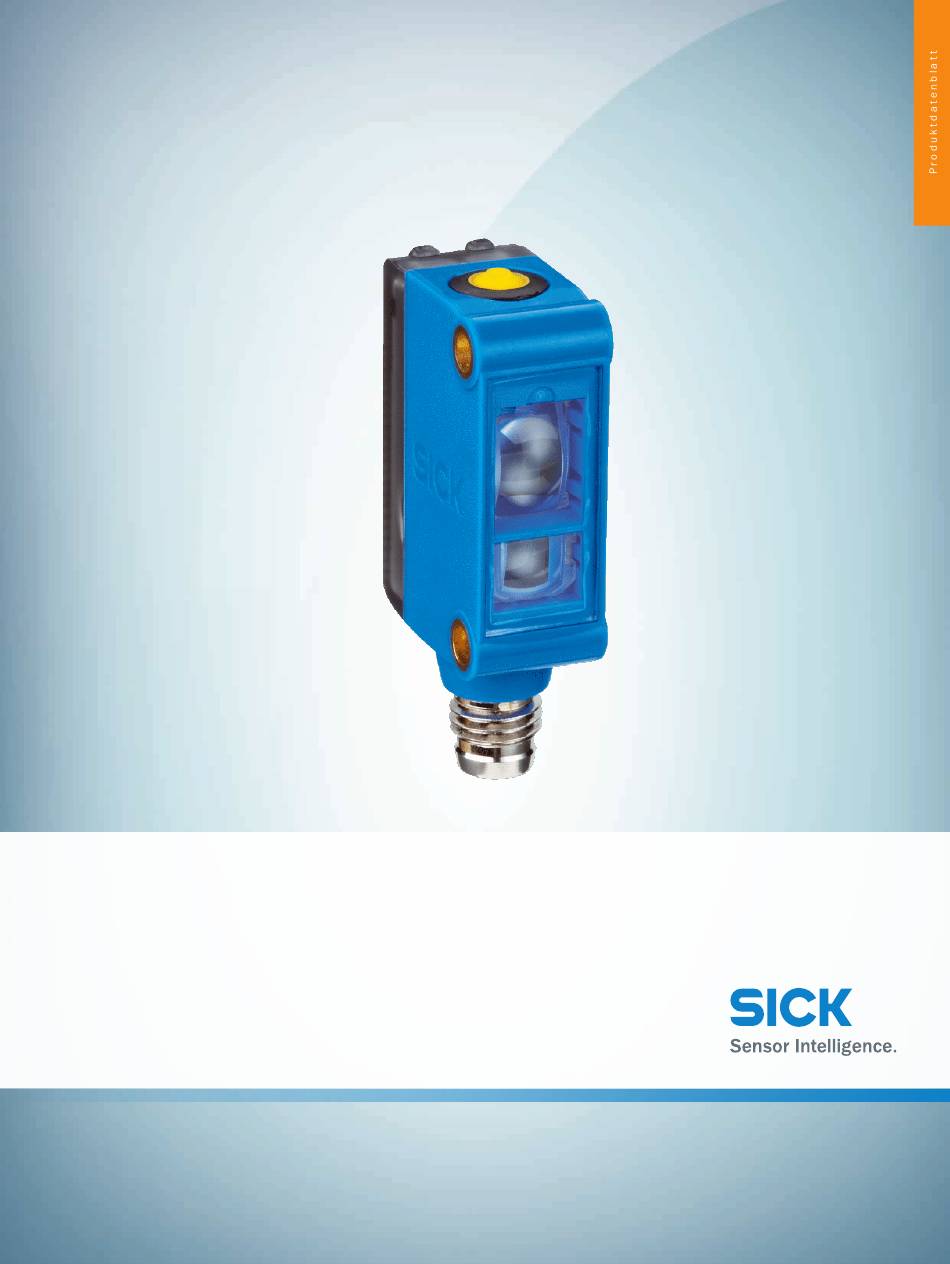

  • Seite 1 KTM-MP31181P KTM Prime KONTRASTSENSOREN...
  • Seite 2 KTM-MP31181P | KTM Prime KONTRASTSENSOREN Bestellinformationen Artikelnr. KTM-MP31181P 1065756 Weitere Geräteausführungen und Zubehör www.sick.com/KTM_Prime Technische Daten im Detail Merkmale Abmessungen (B x H x T) 12 mm x 31,5 mm x 21 mm Tastweite 12,5 mm Tastweitentoleranz ± 3 mm Gehäuseform (Lichtaustritt) Quaderförmig Lichtsender LED, weiß  Lichtaustritt Lange Geräteseite Lichtfleckgröße Ø 2 mm (12,5 mm)
  • Seite 3 KTM-MP31181P | KTM Prime KONTRASTSENSOREN Schaltausgang Schaltausgang (Spannung) PNP: HIGH = U ≤ 2 V / LOW ca. 0 V Schaltart Hell-/dunkelschaltend Ausgangsstrom I 50 mA  max. Eingang, dynamisch Teach-in (ET) PNP: Teach: U = 10,8 V ... < U PNP: Run: U < 2 V oder offen Speicherzeit (ET) 28 ms, nichtflüchtige Speicherung...
  • Seite 4 KTM-MP31181P | KTM Prime KONTRASTSENSOREN ETIM 7.0 EC001820 UNSPSC 16.0901 39121528 Anschluss/PIN-Belegung Anschlussart Stecker M8, 4-polig PIN-Belegung BN 1 + (L+) WH 2 ET BU 3 - (M) BK 4 Q Maßzeichnung (Maße in mm) KTM Prime 18,3 ①  Optische Achse, Empfänger ②  Optische Achse, Sender...
  • Seite 5 KTM-MP31181P | KTM Prime KONTRASTSENSOREN Einstellmöglichkeiten KTM Prime ①  Anzeige-LED gelb: Status Schaltausgang Q (dunkelschaltend) ②  Anzeige-LED grün: Versorgungsspannung aktiv ③  Teach-in-Taste Anschlussart Siehe Tabelle: Anschluss/PIN-Belegung 2021-02-05 07:37:18 | Produktdatenblatt REGISTRATION SENSORS | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 6 KTM-MP31181P | KTM Prime KONTRASTSENSOREN Bedienkonzept Einstellung der Schaltschwelle (dynamisch) 1. Untergrund positionieren 2. Marke und Untergrund durch den Lichtfleck bewegen Teach-in-Knopf drücken und Teach-in-Knopf > 3 < 30 s Teach-in-Knopf loslassen. Gelbe LED leuchtet, wenn halten. Anzeige LED blinkt gedrückt halten.
  • Seite 7: Empfohlenes Zubehör

    KTM-MP31181P | KTM Prime KONTRASTSENSOREN Einstellung der Schaltschwelle (statisch) 1. Marke positionieren 2. Untergrund positionieren Teach-in-Knopf > 1 < 3 s drücken. Teach-in-Knopf < 3 s drücken. Anzeige LED gelb blinkt langsam. Gelbe LED erlischt. Tastweite Tastweite in mm Empfohlenes Zubehör Weitere Geräteausführungen und Zubehör...
  • Seite 8 KTM-MP31181P | KTM Prime KONTRASTSENSOREN Kurzbeschreibung Artikelnr. Kopf A: Stecker, M8, 4-polig, gerade STE-0804-G 6037323 Kopf B: - Leitung: ungeschirmt REGISTRATION SENSORS | SICK Produktdatenblatt | 2021-02-05 07:37:18 Irrtümer und Änderungen vorbehalten...
  • Seite 9: Sick Auf Einen Blick

    SICK Auf eInen BlICK SICK ist einer der führenden Hersteller von intelligenten Sensoren und Sensorlösungen für industrielle An- wendungen. ein einzigartiges Produkt- und Dienstleistungsspektrum schafft die perfekte Basis für sicheres und effizientes Steuern von Prozessen, für den Schutz von Menschen vor Unfällen und für die Vermeidung von Umweltschäden.

Diese Anleitung auch für:

1065756
