8025418.1EEN/06.02.2023 | SICK
Irrtümer und Änderungen vorbehalten

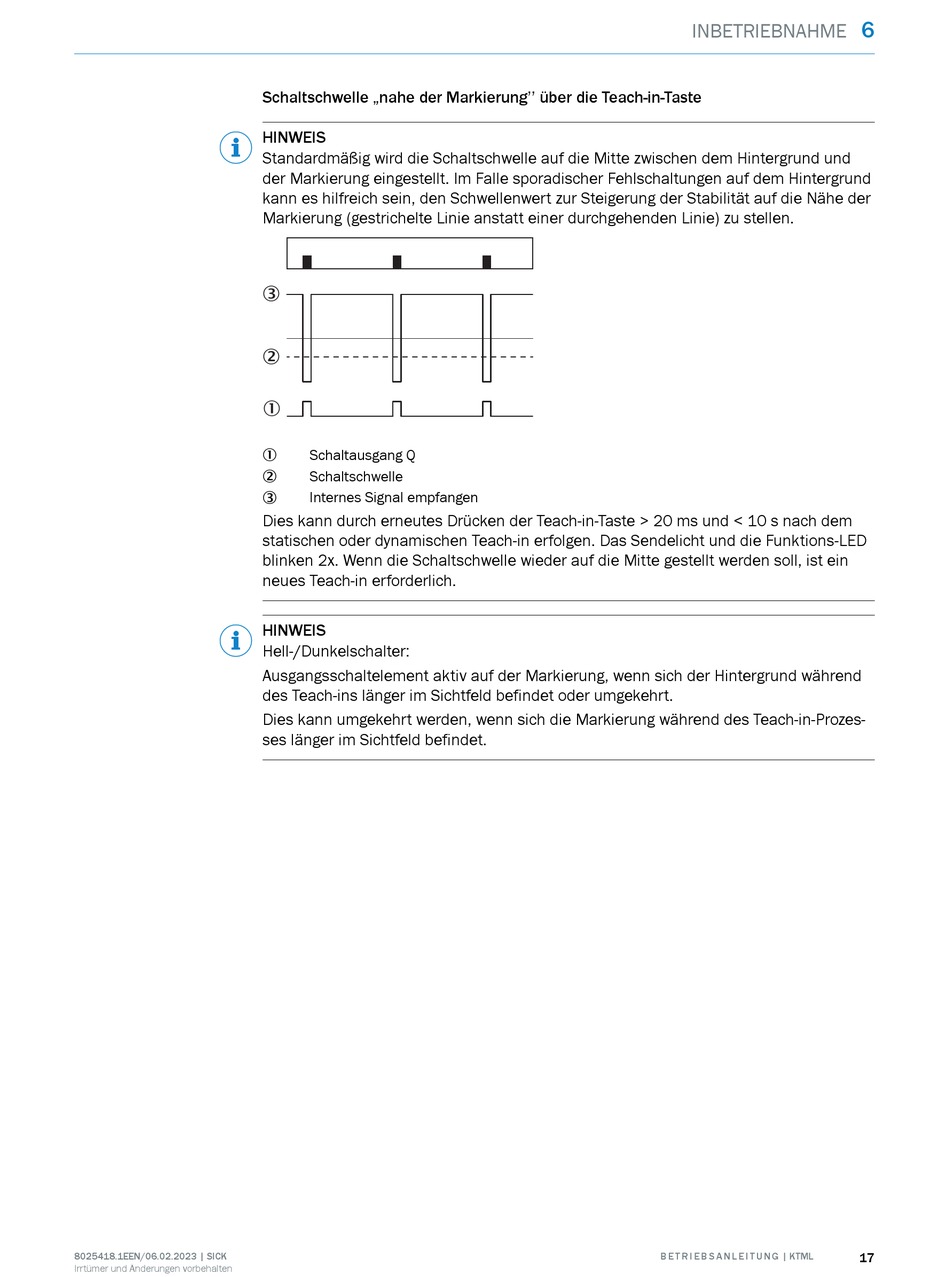

Schaltschwelle „nahe der Markierung'' über die Teach-in-Taste
HINWEIS
Standardmäßig wird die Schaltschwelle auf die Mitte zwischen dem Hintergrund und
der Markierung eingestellt. Im Falle sporadischer Fehlschaltungen auf dem Hintergrund
kann es hilfreich sein, den Schwellenwert zur Steigerung der Stabilität auf die Nähe der
Markierung (gestrichelte Linie anstatt einer durchgehenden Linie) zu stellen.
3
2
1
Schaltausgang Q
1
Schaltschwelle
2
Internes Signal empfangen
3
Dies kann durch erneutes Drücken der Teach-in-Taste > 20 ms und < 10 s nach dem
statischen oder dynamischen Teach-in erfolgen. Das Sendelicht und die Funktions-LED
blinken 2x. Wenn die Schaltschwelle wieder auf die Mitte gestellt werden soll, ist ein
neues Teach-in erforderlich.
HINWEIS
Hell-/Dunkelschalter:
Ausgangsschaltelement aktiv auf der Markierung, wenn sich der Hintergrund während
des Teach-ins länger im Sichtfeld befindet oder umgekehrt.
Dies kann umgekehrt werden, wenn sich die Markierung während des Teach-in-Prozes‐
ses länger im Sichtfeld befindet.
INBETRIEBNAHME
B E T R I E B S A N L E I T U N G | KTML
6
17
