3) Nachdem Sie die erste Säule entfernt haben platzieren Sie eine Stütze unter der anderen Säule. Dann
entfernen Sie die Schrauben aus dem Transportgestell.
4) Stellen Sie beide Säulen auf. Richten Sie die Haupt-und Nebensäule zueinander aus (Außenkante
Grundplatte zu Außenkante Grundplatte ca. 3436mm)
a) Nach dem Auspacken müssen Sie entscheiden an welcher Säule (Position) Sie die Stromversorgung
und die Bedieneinheit befestigen wollen.
b) Stellen Sie eine Säule auf, legen Sie das Überfahrblech an diese Säule und bestimmen Sie durch
aufrichten der zweiten Säule und anlegen an die zweite Seite des Überfahrblechs den exakten
Abstand.
5) Befestigen Sie zuerst die Hauptsäule, anschließend die Nebensäule.
a) Bohren Sie für jeden Bodenanker die Löcher in das Fundament mit einem Schlagbohrer. Bohren Sie
senkrecht zur Bodenebene.
b) Entfernen Sie Schmutz und Staub nach dem Bohren sorgfältig (absaugen und ggf. ausblasen).

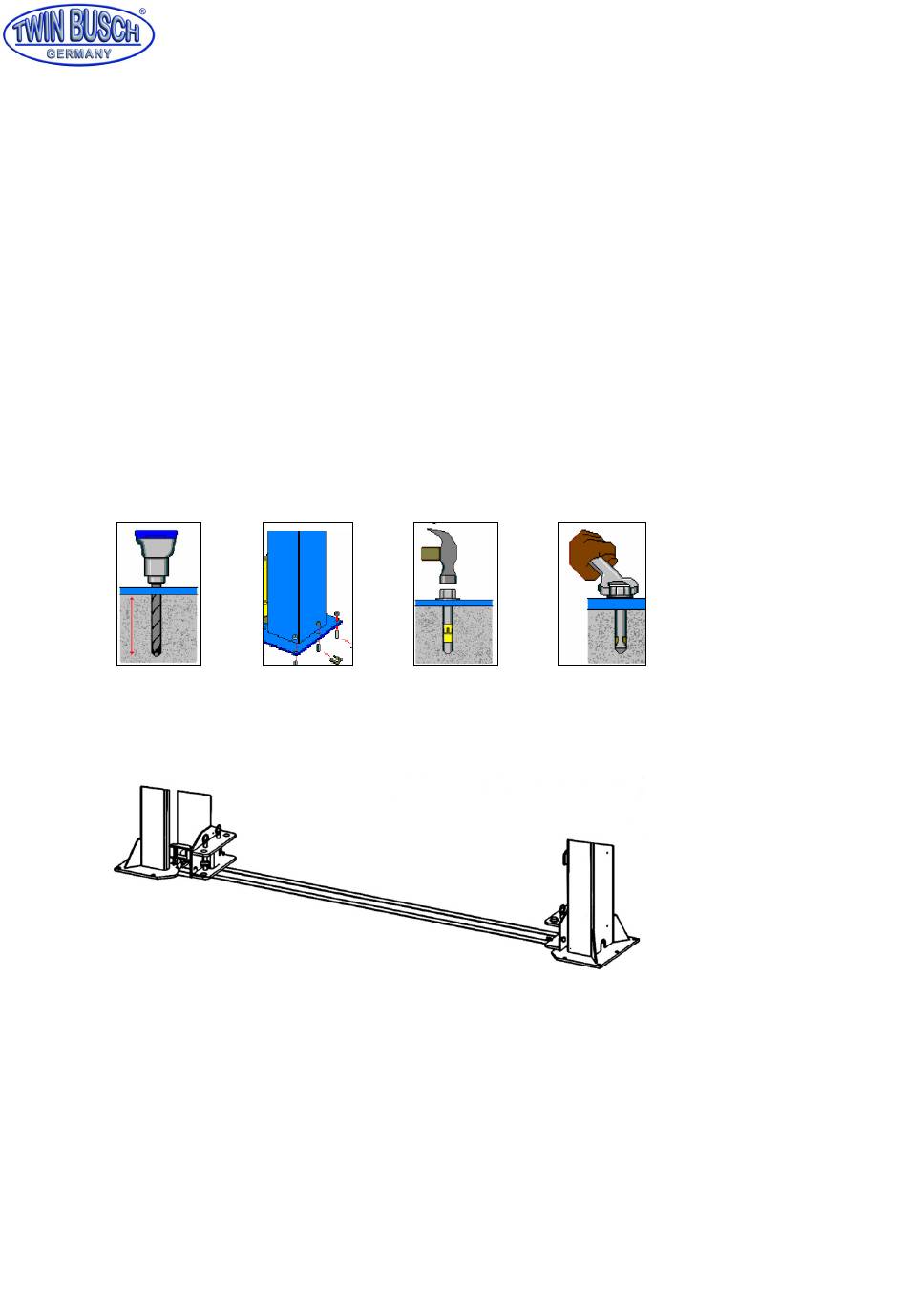

Abbildung 3: Arbeitsschritte zur Befestigung der Säulen
6) Installieren Sie das Überfahrblech
Säule
Abbildung 4: Installation des Überfahrblechs
Handbuch 2-Säulenhebebühne TW 242 PE
Überfahrblech
Säule
Seite | 6
