Handbuch 2-Säulenhebebühne TW 242 PE
Hydraulik-
zylinder
Hydraulik-
leitungs-
anschluss
Leitung 1

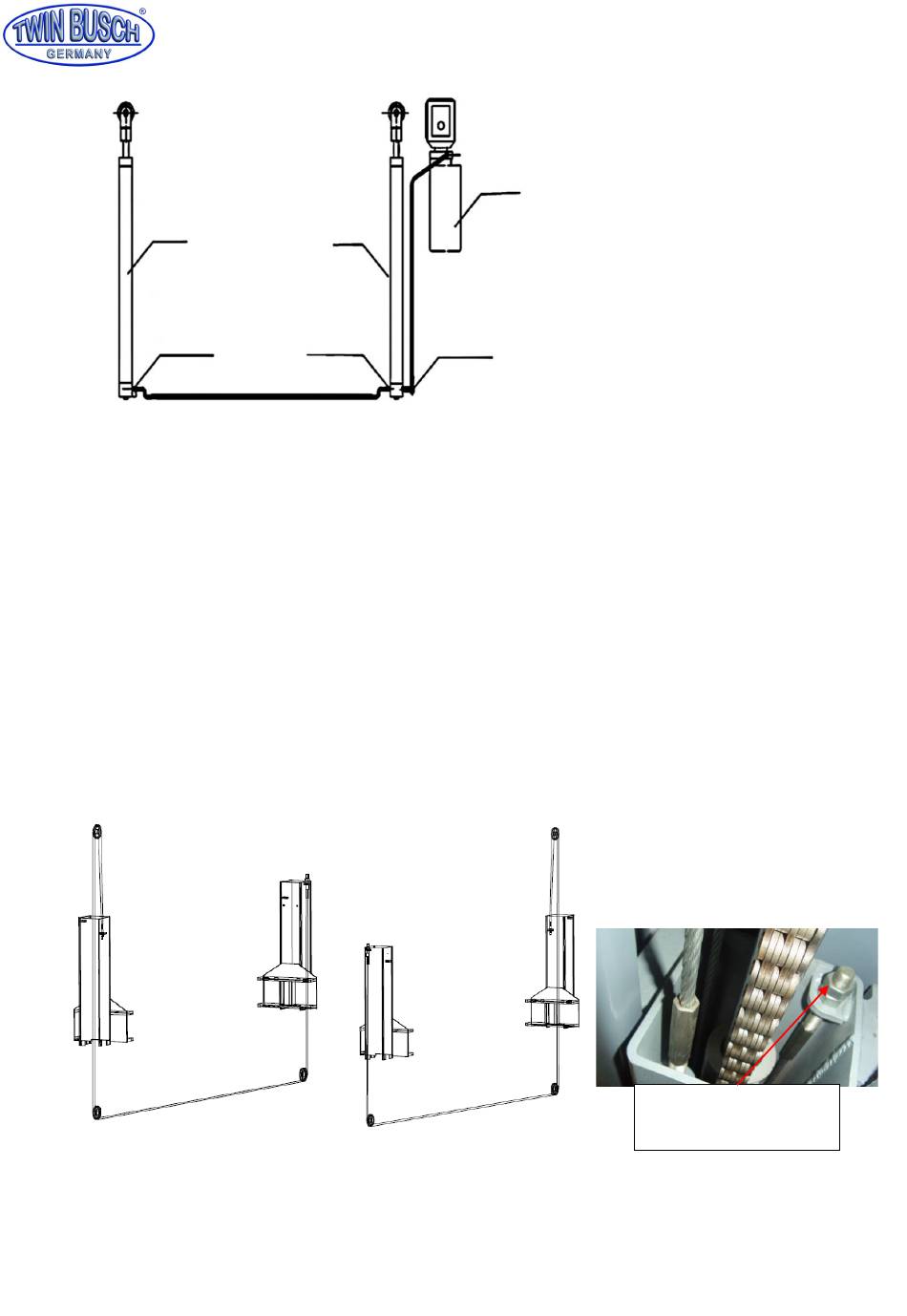

Abbildung 7: Montage der Hydraulikleitung
11) Verbinden Sie nach dem Einbau der Sicherheitsrasten die Schlitten mit dem Stahlseil
a)
Richten Sie die Schlitten auf beiden Säulenseiten ca. 800mm über dem Bodenniveau aus
b)
Versichern Sie sich, dass die Sicherheitsrasten an beiden Säulenseiten eingerastet sind bevor Sie
mit der Montage der Stahlseile beginnen
c)
Die Schlitten müssen auf gleicher Höhe vom Boden entfernt sein bevor Sie fortfahren
d)
Ziehen Sie die Stahlseile wie in der folgenden Abbildung dargestellt ein
e)
Die Stahlseile sind auf beiden Säulenseiten „straff" einzustellen. Dabei ist darauf zu achten, dass
beim späteren Probelauf das Einrastgeräusch der Sicherheitsriegel auf beiden Seiten synchron zu
hören ist. Sollte dies nicht der Fall sein müssen die Stahlseile bzw. ein Stahlseil nachgespannt
werden.
f)
Die Seile sind stets gegen unbeabsichtigtes lösen zu sichern (kontern) und einzuölen, um eine
lange Lebensdauer zu gewährleisten
Abbildung 8: Montage der Stahlseile
Achtung: Nach dem Einstellen der Stahlseilspannung sind auf beiden Säulenseiten die Einstellmuttern
mit einer weiteren Mutter zu kontern!
Hydraulik-
zylinder
Leitung 2
Hydraulik-
Hydraulik-
leitungs-
leitungs-
anschluss
anschluss
Motoreinheit
Gewinde zum Einstellen
der Stahlseilspannung
Seite | 10
