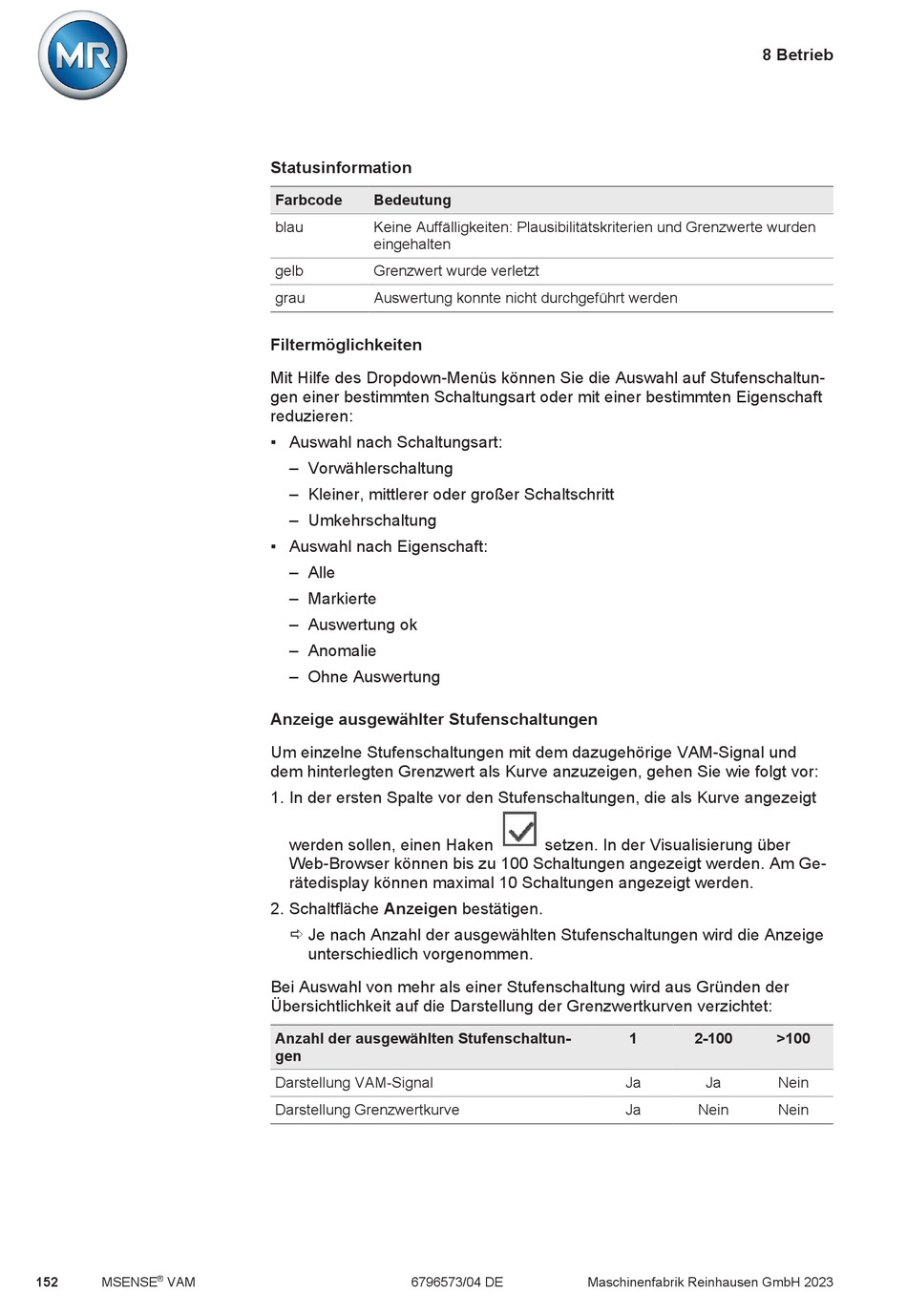

Statusinformation
Farbcode Bedeutung
blau Keine Auffälligkeiten: Plausibilitätskriterien und Grenzwerte wurden
eingehalten
gelb Grenzwert wurde verletzt
grau Auswertung konnte nicht durchgeführt werden
Filtermöglichkeiten
Mit Hilfe des Dropdown-Menüs können Sie die Auswahl auf Stufenschaltun-
gen einer bestimmten Schaltungsart oder mit einer bestimmten Eigenschaft
reduzieren:
▪ Auswahl nach Schaltungsart:
– Vorwählerschaltung
– Kleiner, mittlerer oder großer Schaltschritt
– Umkehrschaltung
▪ Auswahl nach Eigenschaft:
– Alle
– Markierte
– Auswertung ok
– Anomalie
– Ohne Auswertung
Anzeige ausgewählter Stufenschaltungen
Um einzelne Stufenschaltungen mit dem dazugehörige VAM-Signal und
dem hinterlegten Grenzwert als Kurve anzuzeigen, gehen Sie wie folgt vor:
1. In der ersten Spalte vor den Stufenschaltungen, die als Kurve angezeigt
werden sollen, einen Haken
Web-Browser können bis zu 100 Schaltungen angezeigt werden. Am Ge-
rätedisplay können maximal 10 Schaltungen angezeigt werden.
2. Schaltfläche Anzeigen bestätigen.
ð Je nach Anzahl der ausgewählten Stufenschaltungen wird die Anzeige
unterschiedlich vorgenommen.
Bei Auswahl von mehr als einer Stufenschaltung wird aus Gründen der
Übersichtlichkeit auf die Darstellung der Grenzwertkurven verzichtet:
Anzahl der ausgewählten Stufenschaltun-
gen
Darstellung VAM-Signal
Darstellung Grenzwertkurve
6796573/04 DE
setzen. In der Visualisierung über
1 2-100
Ja Ja
Ja Nein
Maschinenfabrik Reinhausen GmbH 2023
8 Betrieb
>100
Nein
Nein
