8.4.1.2 VAM-Analyse anzeigen
Maschinenfabrik Reinhausen GmbH 2023
3. Parameter einstellen.
4. Die Schaltfläche Übernehmen auswählen, um den geänderten Parameter
zu speichern.
Für jede aufgezeichnete Schaltung erhalten Sie folgende Information:
▪ Schaltungsart
▪ Startposition und Endposition der Schaltung
▪ Zeitpunkt der Schaltung
▪ Status

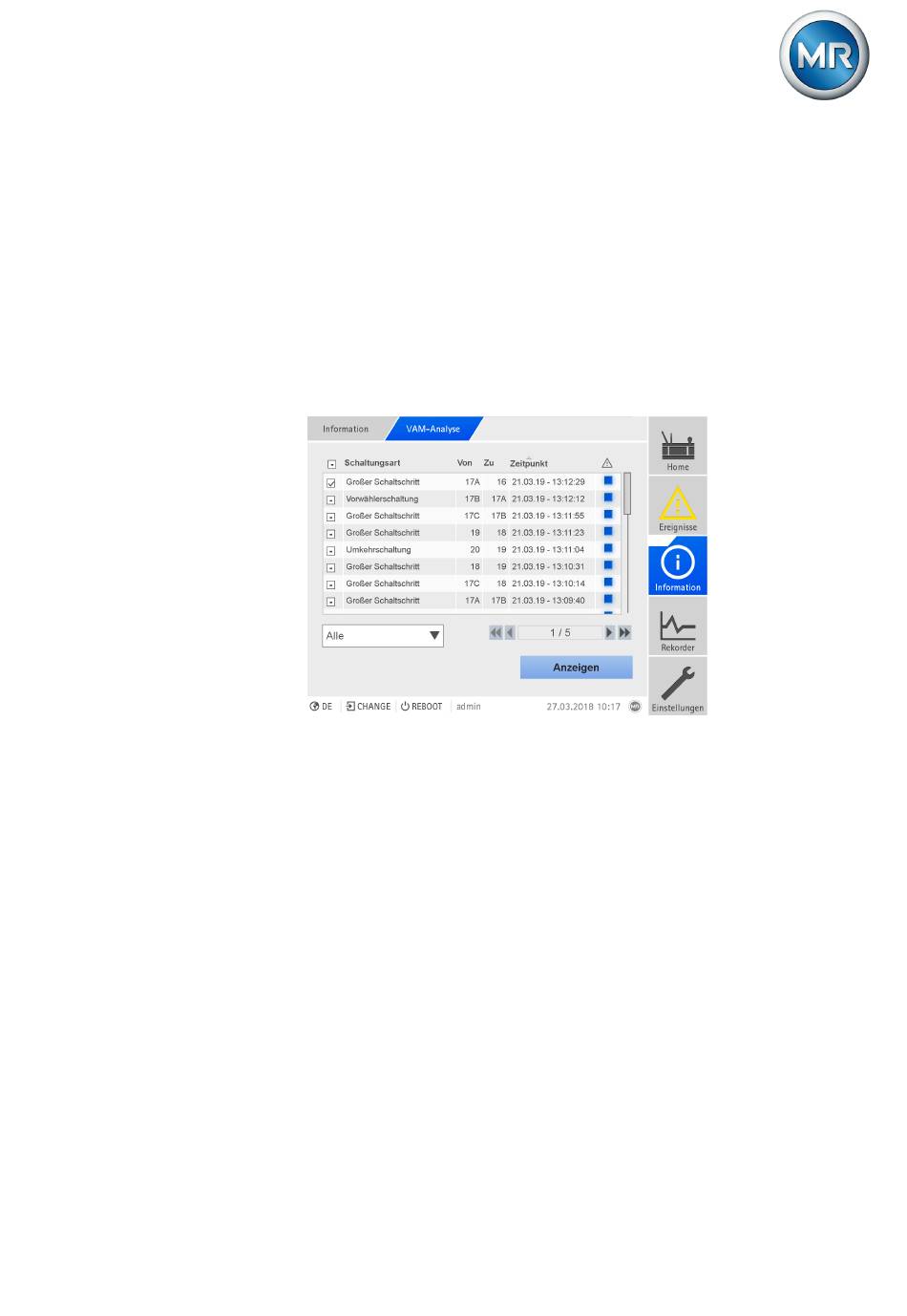

Abbildung 107: VAM-Analyse
► Den Menüpunkt Information > Laststufenschalter > VAM-Analyse aus-
wählen.
Schaltungsart
Das Monitoringsystem unterscheidet folgende Schaltungsarten:
▪ Vorwählerschaltung: Der Vorwähler schaltet in dieser Schaltung mit um.
▪ Kleiner Schaltschritt: Feinwählerschaltung, bei der der Abstand zwischen
den festen Wählerkontakten, die für diese Schaltung verwendet werden,
klein ist.
▪ Mittlerer Schaltschritt: Feinwählerschaltung, bei der der Abstand zwischen
den festen Wählerkontakten, die für diese Schaltung verwendet werden,
mittelgroß ist.
▪ Großer Schaltschritt: Feinwählerschaltung, bei der der Abstand zwischen
den festen Wählerkontakten, die für diese Schaltung verwendet werden,
groß ist.
▪ Umkehrschaltung: Schaltung, die in entgegengesetzter Richtung der letz-
ten Schaltung durchgeführt wird und bei der keine Betätigung des Wäh-
lers erfolgt.
