100 MSENSE VAM
Um den Messwertrekorder anzuzeigen, gehen Sie wie folgt vor:
1. Den Menüpunkt Rekorder auswählen.

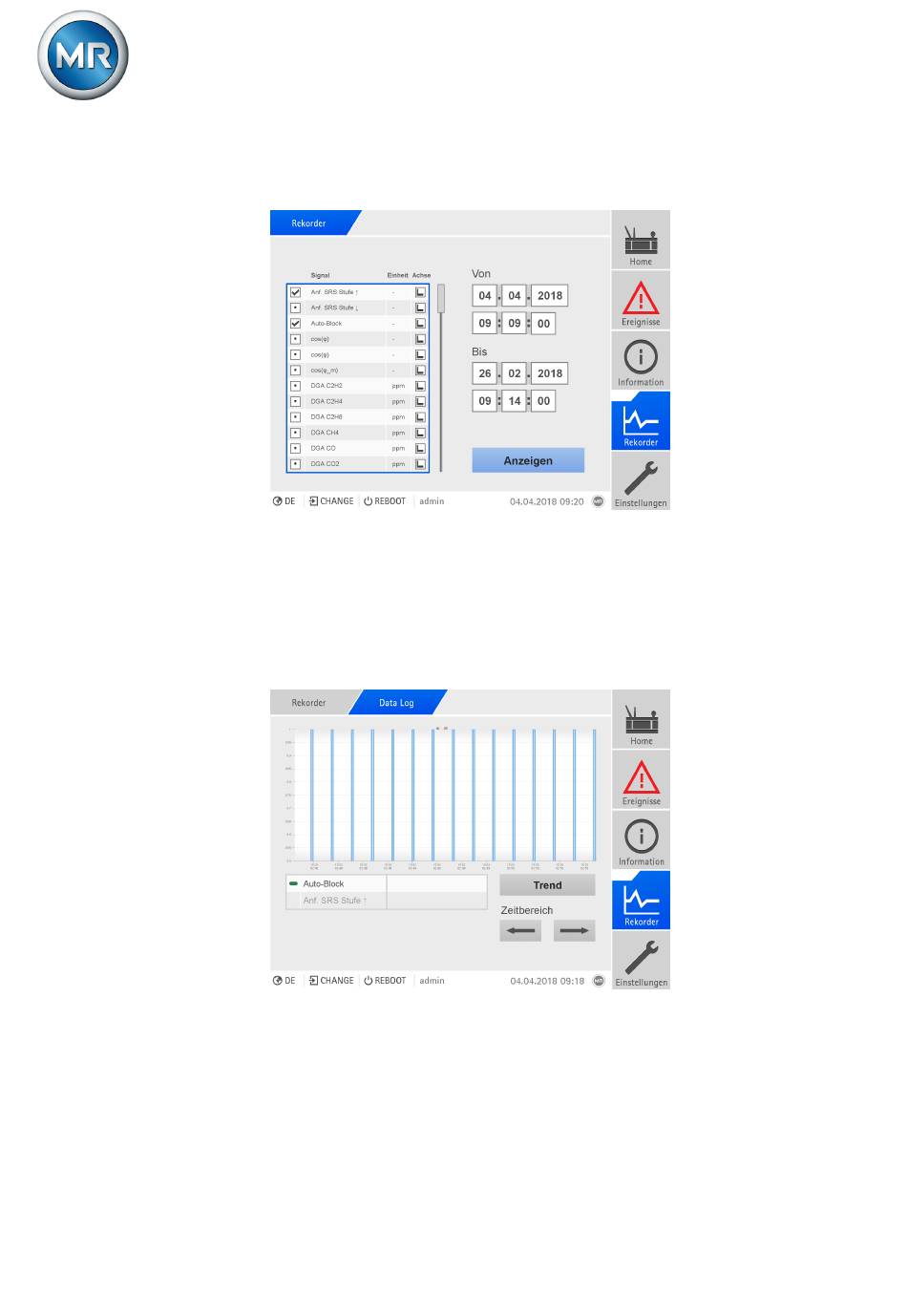

Abbildung 72: Rekorder
2. In der Liste die anzuzeigenden Signale auswählen.
3. Bei Bedarf für jedes Signal die gewünschte Achse einstellen.
4. Den Startzeitpunkt und den Endzeitpunkt für die Messwertanzeige ein-
geben.
5. Die Schaltfläche Anzeigen auswählen, um die Messwertanzeige (Data
Log) aufzurufen.
Abbildung 73: Data Log
6. Mit dem Mauszeiger auf einen Messpunkt fahren, um weitere Informatio-
nen zu erhalten.
7. Mit der Maus ein Auswahlfenster ziehen oder das Mausrad drehen, um
das Diagramm zu vergrößern oder zu verkleinern. Ein vergrößertes Dia-
gramm bei Bedarf mit der rechten Maustaste verschieben.
