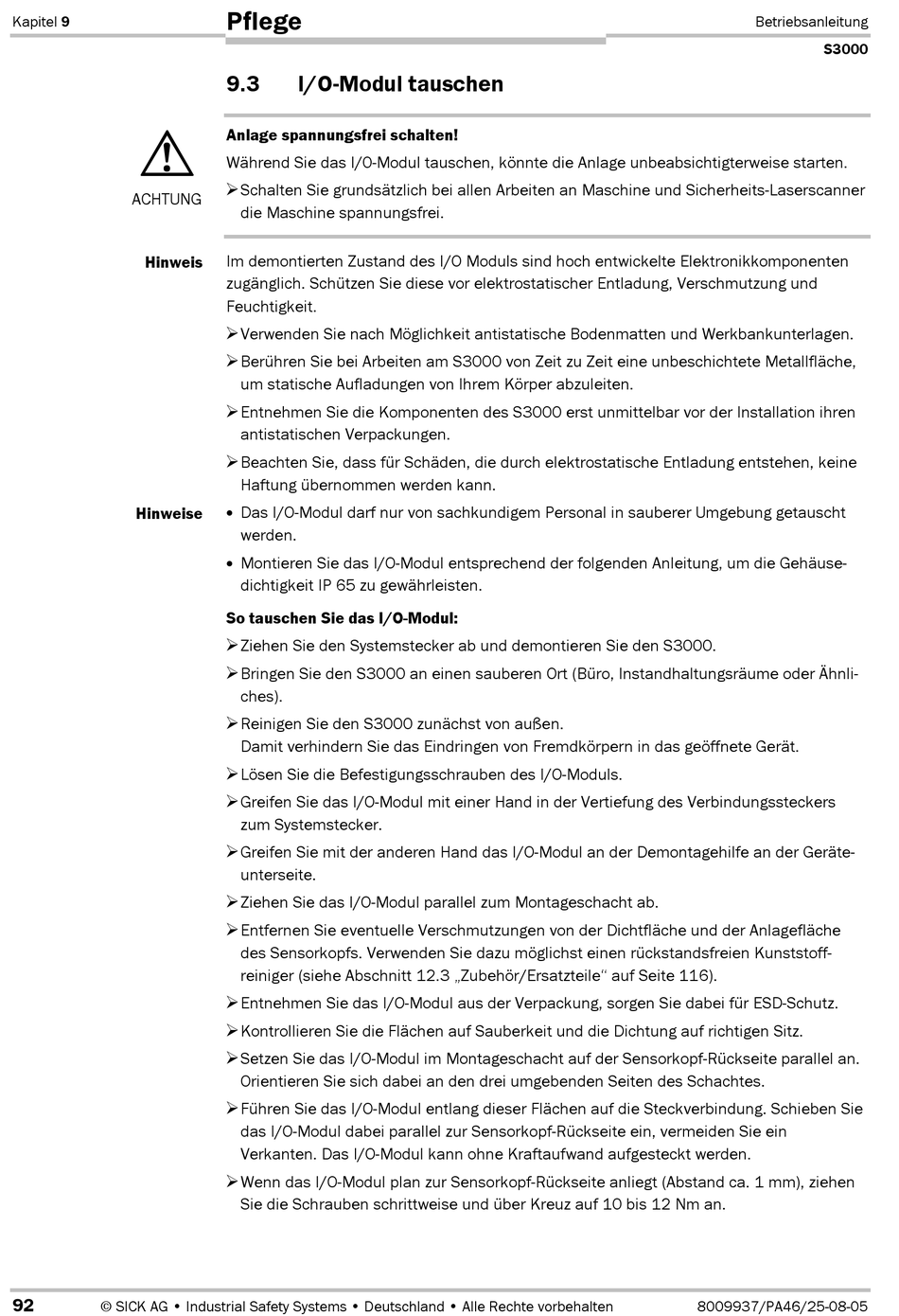

Kapitel 9
ACHTUNG
Hinweis
Hinweise
92
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Pflege
9.3

I/O-Modul tauschen

Anlage spannungsfrei schalten!
Während Sie das I/0-Modul tauschen, könnte die Anlage unbeabsichtigterweise starten.
Schalten Sie grundsätzlich bei allen Arbeiten an Maschine und Sicherheits-Laserscanner
die Maschine spannungsfrei.
Im demontierten Zustand des I/O Moduls sind hoch entwickelte Elektronikkomponenten
zugänglich. Schützen Sie diese vor elektrostatischer Entladung, Verschmutzung und
Feuchtigkeit.
Verwenden Sie nach Möglichkeit antistatische Bodenmatten und Werkbankunterlagen.
Berühren Sie bei Arbeiten am S3000 von Zeit zu Zeit eine unbeschichtete Metallfläche,
um statische Aufladungen von Ihrem Körper abzuleiten.
Entnehmen Sie die Komponenten des S3000 erst unmittelbar vor der Installation ihren
antistatischen Verpackungen.
Beachten Sie, dass für Schäden, die durch elektrostatische Entladung entstehen, keine
Haftung übernommen werden kann.
Das I/OEModul darf nur von sachkundigem Personal in sauberer Umgebung getauscht
werden.
Montieren Sie das I/OEModul entsprechend der folgenden Anleitung, um die Gehäuse-
dichtigkeit IP 65 zu gewährleisten.
So tauschen Sie das I/OFModul:
Ziehen Sie den Systemstecker ab und demontieren Sie den S3000.
Bringen Sie den S3000 an einen sauberen Ort (Büro, Instandhaltungsräume oder Ähnli-
ches).
Reinigen Sie den S3000 zunächst von außen.
Damit verhindern Sie das Eindringen von Fremdkörpern in das geöffnete Gerät.
Lösen Sie die Befestigungsschrauben des I/O-Moduls.
Greifen Sie das I/OEModul mit einer Hand in der Vertiefung des Verbindungssteckers
zum Systemstecker.
Greifen Sie mit der anderen Hand das I/OEModul an der Demontagehilfe an der Geräte-
unterseite.
Ziehen Sie das I/OEModul parallel zum Montageschacht ab.
Entfernen Sie eventuelle Verschmutzungen von der Dichtfläche und der Anlagefläche
des Sensorkopfs. Verwenden Sie dazu möglichst einen rückstandsfreien Kunststoff-
reiniger (siehe Abschnitt 12.3 „Zubehör/Ersatzteile" auf Seite 116).
Entnehmen Sie das I/OEModul aus der Verpackung, sorgen Sie dabei für ESD-Schutz.
Kontrollieren Sie die Flächen auf Sauberkeit und die Dichtung auf richtigen Sitz.
Setzen Sie das I/OEModul im Montageschacht auf der Sensorkopf-Rückseite parallel an.
Orientieren Sie sich dabei an den drei umgebenden Seiten des Schachtes.
Führen Sie das I/OEModul entlang dieser Flächen auf die Steckverbindung. Schieben Sie
das I/OEModul dabei parallel zur Sensorkopf-Rückseite ein, vermeiden Sie ein
Verkanten. Das I/OEModul kann ohne Kraftaufwand aufgesteckt werden.
Wenn das I/OEModul plan zur Sensorkopf-Rückseite anliegt (Abstand ca. 1 mm), ziehen
Sie die Schrauben schrittweise und über Kreuz auf 10 bis 12 Nm an.
Betriebsanleitung
S3000
8009937/PA46/25-08-05
