INSTALLATION
Montage
f Wenn nur ein Rücklaufanschluss verwendet wird, verschlie-
ßen Sie den nicht genutzten Rücklaufanschluss.
Kühlen mit Pufferspeicher
f Installieren Sie einen Tauch- / Anlegefühler im Heizungsvor-
lauf hinter dem Pufferspeicher.
10.4 Steckverbinder montieren
Hinweis
Die Kunststoff-Steckverbinder sind nicht für die Installa-
tion in der Trinkwasserleitung geeignet.
f Installieren Sie die Steckverbinder nur im Heizkreis.
Sachschaden
Ziehen Sie die Schraubkappe der Steckverbinder per
Hand an. Verwenden Sie kein Werkzeug.
Sachschaden
Um den sicheren Halt des Steckverbinders zu gewährleis-
ten, müssen Rohre mit einer Oberflächenhärte > 225 HV
(z. B. Edelstahl) mit einer Nut versehen werden.
f Schneiden Sie mit einem Rohrschneider eine Nut
von ca. 0,1 mm Tiefe in einem definierten Abstand
zum Rohrende.
: :
Rohrdurchmesser 22 mm: 17±0,5 mm
: :
Rohrdurchmesser 28 mm: 21±0,5 mm
Funktionsprinzip von Steckverbindern
Die Steckverbinder sind mit einem Halteelement mit Edelstahlzäh-
nen und einem O-Ring für die Abdichtung ausgerüstet. Zusätzlich
besitzen die Steckverbinder die „Drehen und Sichern" -Funktion.
Durch einfache Drehung der Schraubkappe per Hand wird das
Rohr im Verbinder fixiert und der O-Ring zur Abdichtung auf das
Rohr gepresst.

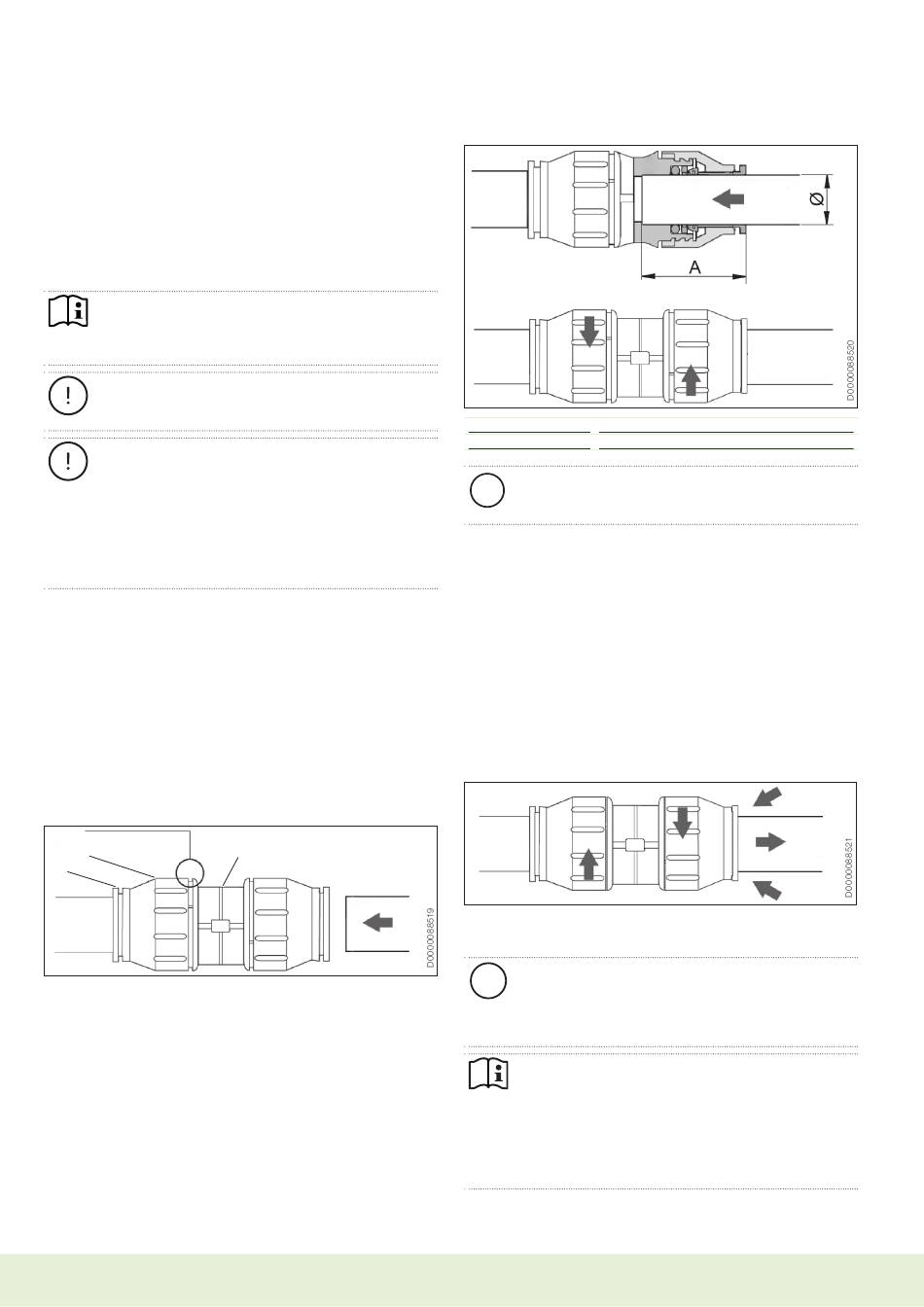

Herstellen der Steckverbindung
Vor dem Einstecken muss der Verbinder in der entriegelten Po-
sition stehen. In dieser Stellung befindet sich ein schmaler Spalt
zwischen Schraubkappe und Grundkörper.
3
2
1
1 Halteelement
2 Schraubkappe
3 Spalt zwischen Schraubkappe und Grundkörper
4 Grundkörper
14
TTL ICS | TTL IKCS
4
Rohr-Ø
22 mm
Einstecktiefe A
max. 38 mm
Sachschaden
!
Die Rohrenden müssen gratfrei sein.
f Kürzen Sie die Rohre nur mit einem Rohrschneider.
f Stecken Sie das Rohr am O-Ring vorbei bis zum Erreichen
der vorgegebenen Einstecktiefe in den Steckverbinder.
f Ziehen Sie die Schraubkappe bis zum Anschlag handfest
am Grundkörper fest. Hierdurch wird der Steckverbinder
gesichert.
Lösen der Steckverbindung
Falls später ein Lösen der Steckverbinder erforderlich ist, gehen
Sie folgendermaßen vor:
f Drehen Sie die Schraubkappe entgegen dem Uhrzeigersinn
zurück, bis ein schmaler ca. 2 mm breiter Spalt entsteht.
Drücken Sie das Halteelement mit den Fingern zurück und
halten Sie das Halteelement fest.
f Ziehen Sie das eingesteckte Rohr heraus.
10.5 Heizwasseranschluss
Sachschaden
!
Die Heizungsanlage, an die die Wärmepumpe ange-
schlossen wird, muss von einem Fachhandwerker nach
den in den Planungsunterlagen befindlichen Wasser-Ins-
tallationsplänen ausgeführt werden.
Hinweis
Der Einsatz von Rückschlagventilen in den Ladekreisläu-
fen zwischen Wärmeerzeuger und Puffer- oder Warm-
wasserspeicher kann die Funktion der integrierten Multi-
funktionsgruppe (MFG) beeinträchtigen und zu Störungen
in der Heizungsanlage führen.
f Verwenden Sie für die Installation der Geräte aus-
schließlich unsere hydraulischen Standardlösungen.
