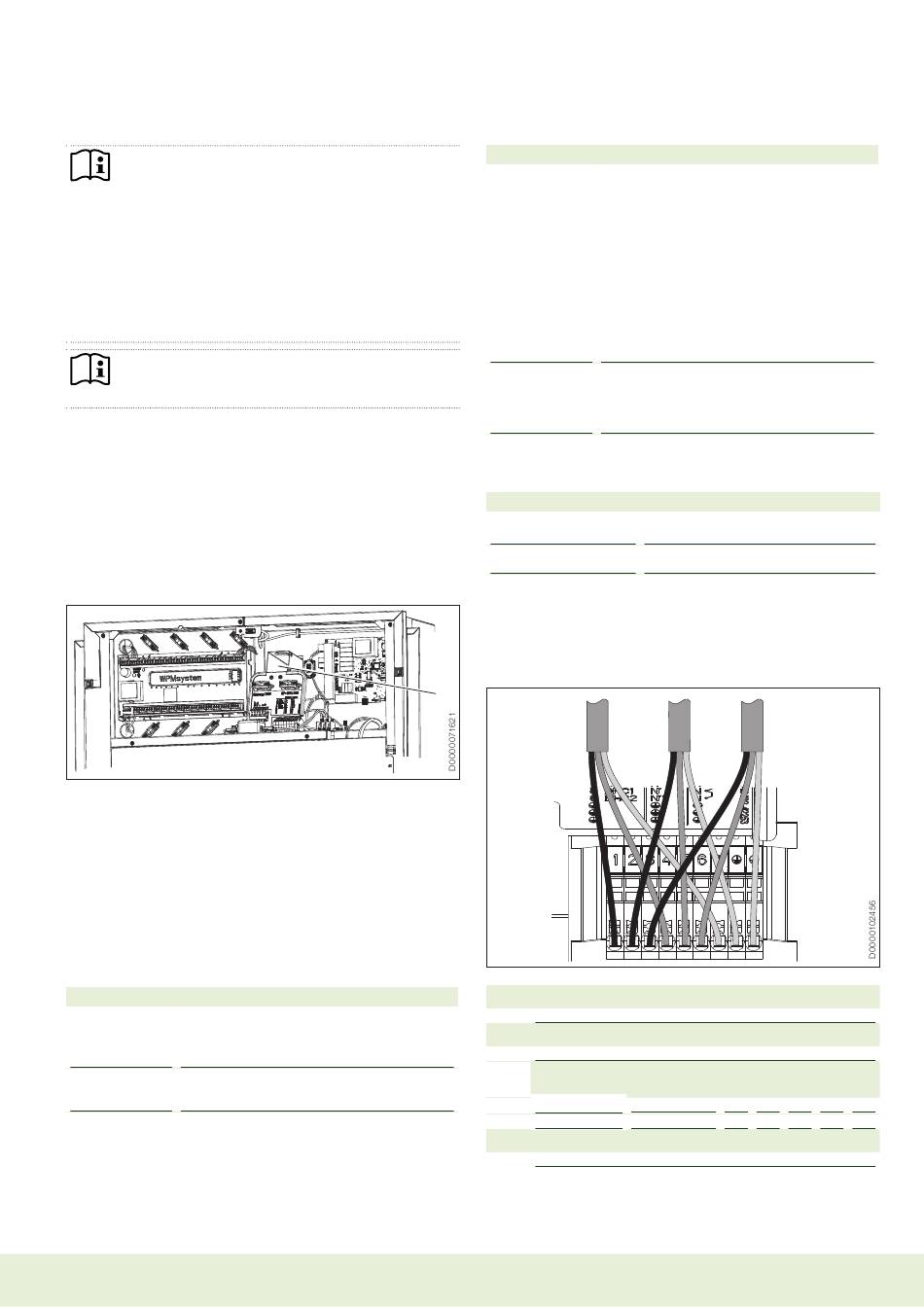

INSTALLATION
Elektrischer Anschluss
Hinweis
Der Ableitstrom dieses Gerätes kann > 3,5 mA sein.
Da das Gerät an die Hausinstallation angeschlossen ist,
werden bei einer Differenzstrommessung der Ableitstrom
des Gerätes und die Fehlerströme der Installation gemein-
sam erfasst.
f Bewerten Sie den Anteil des Ableitstroms des Gerä-
tes und der Fehlerströme am Messergebnis.
f Beachten Sie dabei die am Messort vorhandenen
örtlichen und gerätespezifischen Gegebenheiten
sowie etwaige Isolationsfehler oder andere Einfluss-
faktoren.
Hinweis
Die Anschlussklemmen befinden sich im Anschlussbe-
reich im Gerät.
f Beachten Sie die Hinweise in Kapitel „Vorbereitungen /
Elektroinstallation".
f Verwenden Sie den Vorschriften entsprechende elektrische
Leitungen.
Zugang zum Anschlussbereich
f Nehmen Sie die Frontblende des Gerätes ab (siehe Kapitel
„Geräteverkleidung montieren").
f Demontieren Sie das Abdeckblech vor dem Anschlussbe-
reich (siehe Kapitel „Geräteverkleidung montieren").
1 Kabelkanal
f Legen Sie die elektrischen Anschlussleitungen von hinten
durch die Öffnungen zum Anschlussbereich.
f Legen Sie die elektrischen Anschlussleitungen für die Klein-
spannung hinter dem Anschlussbereich nach links.
f Prüfen Sie die Funktion der Zugentlastungen.
11.1.1 Verdichter und elektrische Not-/Zusatzheizung
f Schließen Sie die Spannungsversorgung der elektrischen
Not-/Zusatzheizung an die Anschlussklemme XD01 an,
wenn Sie folgende Funktionen des Gerätes nutzen möchten:
Gerätefunktion
Wirkung der elektrischen Not-/Zusatzheizung
Monoenergeti-
Die elektrische Not-/Zusatzheizung gewährleistet
scher Betrieb
bei Unterschreiten des Bivalenzpunktes den Heiz-
betrieb sowie die Bereitstellung hoher Warmwas-
ser-Temperaturen.
Notbetrieb
Wenn die Wärmepumpe im Störungsfall ausfällt,
wird die Heizleistung von der elektrischen Not-/Zu-
satzheizung übernommen.
www.tecalor.de
Gerätefunktion
Wirkung der elektrischen Not-/Zusatzheizung
Aufheizprogramm
Bei Rücklauftemperaturen <25 °C muss das Tro-
(nur bei Fußboden-
ckenheizen durch die elektrische Not-/Zusatzhei-
heizungen)
zung erfolgen.
Das Trockenheizen darf bei diesen geringen Sys-
temtemperaturen nicht durch die Wärmepumpe
erfolgen, da während des Abtauzyklus der Ein-
frierschutz des Gerätes nicht mehr gewährleistet
werden kann.
Nach dem Ende des Aufheizprogramms können
Sie die elektrische Not-/Zusatzheizung abklemmen,
wenn diese nicht für den Betrieb des Gerätes benö-
tigt wird.
Beachten Sie, dass der Notbetrieb nicht im Aufheiz-
programm erfolgen kann.
Antilegionel-
Die elektrische Not-/Zusatzheizung wird bei einer
len-Schaltung
aktivierten Antilegionellen-Schaltung automatisch
gestartet, um das Wasser zum Schutz vor Legio-
nellen regelmäßig auf eine Temperatur von 60 °C
aufzuheizen.
Sie können zwischen zwei Anschlussmöglichkeiten wählen. Der
Verdichteranschluss bleibt einphasig.
Anschlussmöglichkeit
A
B
Anschlussmöglichkeit A (230 V)
f Schließen Sie die elektrischen Leitungen entsprechend
folgender Abbildung an. Die Not-/Zusatzheizung ist mit der
größeren Anschlussleistung angeschlossen.
1
XD01
Verdichter (Inverter)
L, N, PE
XD01
Elektrische Not-/Zusatzheizung (NHZ)
L', L", N', N", PE
Anschlussleis-
tung [kW]
2,9
5,9
XD03
Steuerspannung
EVU L', EVU L, L, N, PE
f Schließen Sie die elektrischen Leitungen für die elektrische
Not-/Zusatzheizung mit der gewünschten Leistung laut Ta-
belle an.
Anschlussart
getrennter Anschluss für Verdichter und
Not-/Zusatzheizung
Anschluss für Verdichter und Not-/Zusatz-
heizung mit 5-adrigem Kabel
Leitungsquer-
Klemmenbelegung
schnitt [mm²]
2,5
PE
2,5
PE
L'
N'
TTL ICS | TTL IKCS
L"
N"
L"
N"
17
