tecalor TTL 4.5 ICS Bedienung Und Installation Seite 21

INSTALLATION

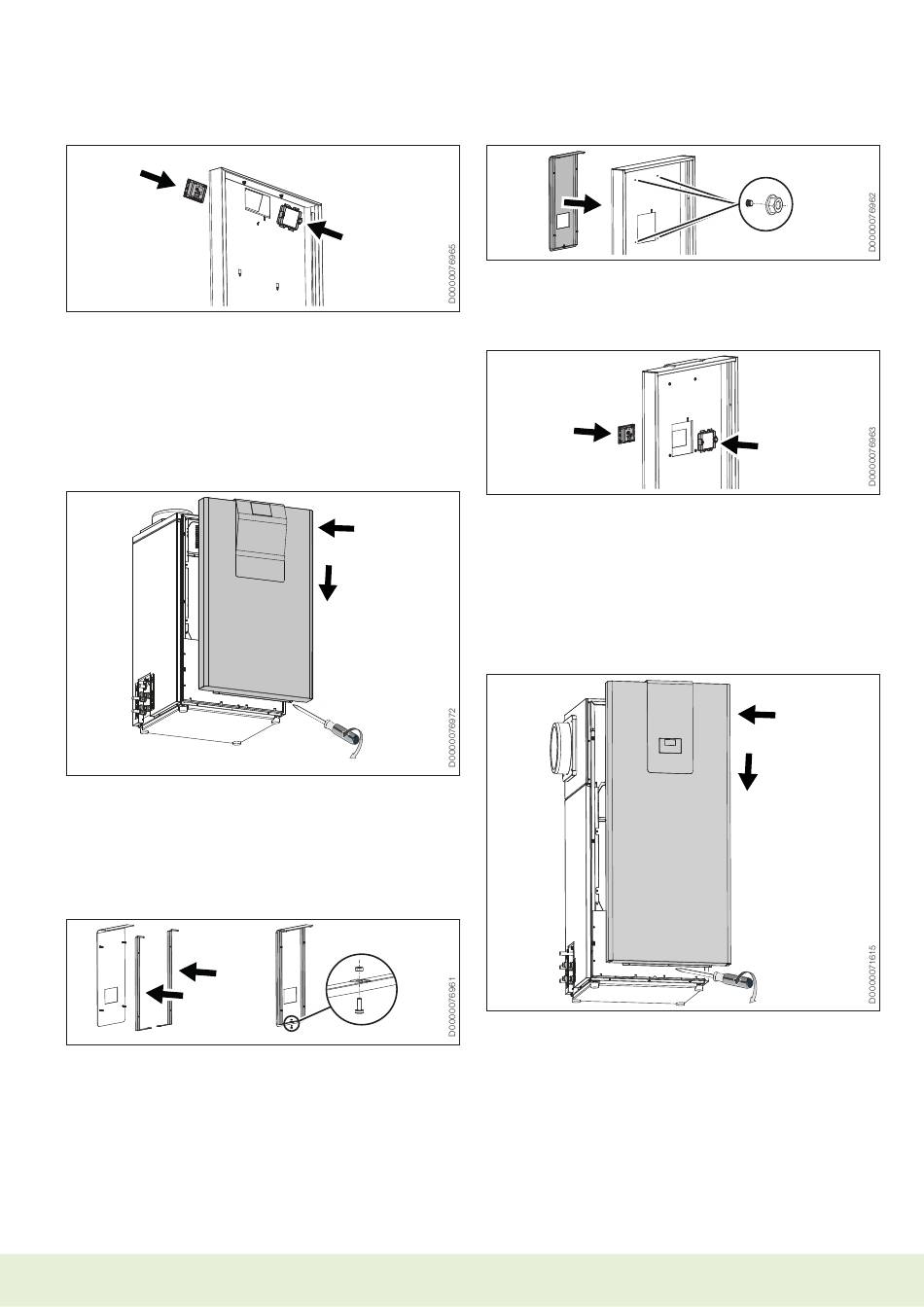

Geräteverkleidung montieren
1.
f Setzen Sie die Bedieneinheit von vorne in die Designblende.
f Halten Sie die Bedieneinheit fest, wenn Sie den Halterahmen
von hinten auf die Bedieneinheit drücken.
f Schließen Sie das Anschlusskabel an den Zwischenstecker.
f Verbinden Sie das Anschlusskabel mit der Bedieneinheit.
Achten Sie dabei auf den richtigen Anschluss an der Bedien-
einheit. Das Kabel muss nach oben zeigen und die Zahlen
müssen sichtbar sein.
f Erden Sie die Frontblende mit dem Erdungskabel.
f Hängen Sie die Frontblende auf die Haken an der Vordersei-
te des Gerätes.
f Schieben Sie die Frontblende nach unten.
f Sichern Sie die Frontblende unten mit zwei Schrauben und
zwei Zahnscheiben.
TTL 4.5 IKCS | TTL 8.5 IKCS
1.
f Setzen Sie die zwei Rahmenteile auf die Rückseite der
Designblende.
f Verbinden Sie die beiden Rahmenteile mit der beiliegenden
Schraube.
www.tecalor.de
2.
1.
2.
3.
2.
1.
f Setzen Sie die Designblende von vorne auf die Frontblende.
f Sichern Sie die Designblende von hinten mit den beiliegen-
den Muttern an der Frontblende (Anzugsdrehmoment =
1,2 Nm).
1.
f Setzen Sie die Bedieneinheit von vorne in die Designblende.
f Halten Sie die Bedieneinheit fest, wenn Sie den Halterahmen
von hinten auf die Bedieneinheit drücken.
f Schließen Sie das Anschlusskabel an den Zwischenstecker.
f Verbinden Sie das Anschlusskabel mit der Bedieneinheit.
Achten Sie dabei auf den richtigen Anschluss an der Bedien-
einheit. Das Kabel muss nach oben zeigen und die Zahlen
müssen sichtbar sein.
f Erden Sie die Frontblende mit dem Erdungskabel.
f Hängen Sie die Frontblende auf die Haken an der Vordersei-
te des Gerätes.
f Schieben Sie die Frontblende nach unten.
f Sichern Sie die Frontblende unten mit zwei Schrauben und
zwei Zahnscheiben.
2.
2.
1.
2.
3.
TTL ICS | TTL IKCS 21
