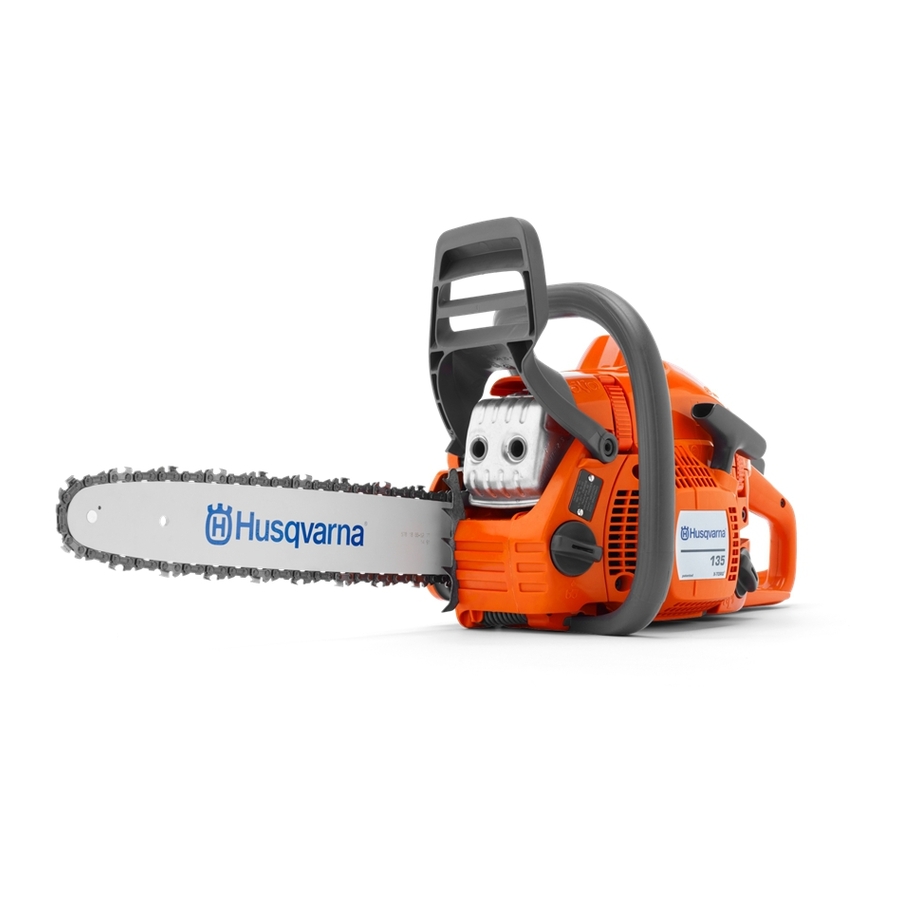

Husqvarna 135 Bedienungsanweisung
Vorschau ausblenden Andere Handbücher für 135:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Bedienungsanw eisung
Navodila za uporabo
135, 135e
D D D D E E E E ( ( ( ( 7 7 7 7 - - - - 3 3 3 3 7 7 7 7 ) ) ) )
Lesen Sie die Bedien ungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
Natanãno preberite navodila za uporabo in se prepriãajte, da ste jih razumeli, predno zaãnete z uporabo stroja.
S S S S I I I I ( ( ( ( 3 3 3 3 8 8 8 8 - - - - 6 6 6 6 3 3 3 3 ) ) ) )

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Husqvarna 135

  • Seite 1 Bedienungsanw eisung Navodila za uporabo 135, 135e D D D D E E E E ( ( ( ( 7 7 7 7 - - - - 3 3 3 3 7 7 7 7 ) ) ) ) Lesen Sie die Bedien ungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
  • Seite 7: Symbolerklärung

    SYMBOLERKLÄRUNG Symbole am Gerät: Befüllung mit Sägekettenöl. WARNUNG! Motorsägen können gefährlich sein! Durch unsachgemäße oder nachlässige Handhabung können schwere Verletzungen oder sogar tödliche Unfälle von Anwendern oder anderen Zündanlage; Choke: Choker in Personen verursacht werden. Chokestellung bringen. Der Stoppschalter muss dabei automatisch Lesen Sie die Bedienungsanweisung in Startstellung wechseln.
  • Seite 8 SYMBOLERKLÄRUNG Tanken. Nachfüllen von Öl und Einstellen des Ölflusses. Die Kettenbremse soll eingeschaltet sein, wenn die Motorsäge gestartet wird. WARNUNG! Sollte die Führungsschienenspitze einen Gegenstand berühren, kann dies zu einem Rückschlag führen, sodass die Schiene nach oben und zurück zum Bediener geschleudert wird.
  • Seite 9: Inhaltsverzeichnis

    INHALT Inhalt EG-Konformitätserklärung ........37 SYMBOLERKLÄRUNG Symbole am Gerät: ..........7 Symbole in der Bedienungsanweisung: ....7 INHALT Inhalt ..............9 EINLEITUNG Sehr geehrter Kunde! ........... 10 WAS IST WAS? Was ist was an der Motorsäge? ......10 ALLGEMEINE SICHERHEITSVORSCHRIFTEN Maßnahmen vor der Benutzung einer neuen Motorsäge ............
  • Seite 10: Einleitung

    Wiederverkaufswert.Sollten Sie Ihre Maschine verkaufen, händigen Sie dem neuen 31 Bedienungsanweisung Besitzer bitte auch die Bedienungsanleitung aus. Vielen Dank, dass Sie sich für ein Husqvarna-Produkt entschieden haben. Die Husqvarna AB arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung,...
  • Seite 11: Allgemeine Sicherheitsvorschriften

    ALLGEMEINE SICHERHEITSVORSCHRIFTEN Maßnahmen vor der Benutzung WARNUNG! Diese Maschine erzeugt einer neuen Motorsäge beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter • Die Bedienungsanleitung aufmerksam durchlesen. bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver • (1)–(107) verweisen auf Illustrationen auf S. 2–6. medizinischer Implantate auswirken.
  • Seite 12: Wichtig

    ALLGEMEINE SICHERHEITSVORSCHRIFTEN Wichtig Stets mit gesundem Menschenverstand arbeiten (2) WICHTIG! Es ist unmöglich, hier alle denkbaren Situationen zu Diese Motorsäge wurde für forsttechnische beschreiben, die beim Gebrauch der Motorsäge auftreten Anwendungen wie Fällen, Entasten und Sägen könnten. Stets vorsichtig vorgehen und mit gesundem entwickelt.
  • Seite 13: Sicherheitsausrüstung Des Gerätes

    ALLGEMEINE SICHERHEITSVORSCHRIFTEN Sicherheitsausrüstung des verhindert, dass Bediener oder die Umgebung unfreiwillig in Kontakt mit der sich bewegenden Gerätes Sägekette und womöglich zu Schaden kommen. Die Motorsäge nicht über längere Zeit mit aktivierter Dieser Abschnitt beschreibt die Sicherheitskomponenten Kettenbremse eingeschaltet lassen. Die Motorsäge der Maschine und ihre Funktion.
  • Seite 14 ALLGEMEINE SICHERHEITSVORSCHRIFTEN Wird die Trägheitsfunktion der Antivibrationssystem Kettenbremse stets aktiviert, wenn ein Das Gerät ist mit einem Antivibrationssystem Rückschlag eintrifft? ausgerüstet, das die Vibrationen wirkungsvoll dämpft und so für angenehmere Arbeitsbedingungen sorgt. Nein. Zum einen muss Ihre Bremse funktionieren. Die Das Antivibrationssystem reduziert die Übertragung von Bremse lässt sich leicht testen, siehe die Anweisungen Vibrationen zwischen Motoreinheit/Schneidausrüstung...
  • Seite 15: Schneidausrüstung

    Tiefenbegrenzerabstand erhöht die Schienen/Kettenkombinationen durch eine von Rückschlaggefahr. Husqvarna empfohlene Führungsschiene und Sägekette • Halten Sie die Sägekette gespannt! Wenn die zu ersetzen. Siehe die Anweisungen unter der Überschrift Sägekette unzureichend gespannt ist, erhöht sich die Technische Daten für Informationen, welche Schienen/...
  • Seite 16: Sägekette Schärfen Und Tiefenbegrenzerabstand Justieren

    ALLGEMEINE SICHERHEITSVORSCHRIFTEN Kettenantriebsrad der Motorsäge müssen dem Schärfen der Schneidezähne Abstand zwischen den Treibgliedern angepasst sein. (15) • Anzahl Treibglieder (St.). Jede Führungsschienenlänge hat je nach der Zum Schärfen der Schneidezähne ist eine Rundfeile und Sägekettenteilung sowie der Anzahl Zähne des eine Schärflehre erforderlich.
  • Seite 17: Spannen Der Sägekette

    ALLGEMEINE SICHERHEITSVORSCHRIFTEN Verpackung angegeben. Mit der Flachfeile den 135e überschüssigen Teil der Tiefenbegrenzernase abfeilen. Der Tiefenbegrenzerabstand ist korrekt, wenn beim Feilen über die Lehre kein Widerstand mehr zu spüren ist. (24) Spannen der Sägekette • Den Knauf durch Herausklappen lösen. (29) •...
  • Seite 18 ALLGEMEINE SICHERHEITSVORSCHRIFTEN Diese Sicherheitsfunktion setzt jedoch voraus, dass Siehe die Anweisungen unter der Überschrift Wartung, das richtige Kettenöl verwendet wird (ein zu Schmierung des Nadellagers. dünnflüssiges Öl wird verbraucht, bevor der Verschleißkontrolle der Schneidausrüstung Kraftstofftank leer ist) sowie die Empfehlung bzgl. der Vergasereinstellung (bei einer zu mageren Einstellung reicht der Kraftstoff länger als das Sägekettenöl) und die Empfehlungen für die...
  • Seite 19 ALLGEMEINE SICHERHEITSVORSCHRIFTEN • Regelmäßiges Wenden der Führungsschiene verlängert ihre Lebensdauer. WARNUNG! Die Mehrzahl der Unfälle mit Motorsägen passiert, wenn die Sägekette den Anwender trifft. Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift ”Persönliche Schutzausrüstung”. Meiden Sie alle Arbeitsaufgaben, für die Sie sich nicht ausreichend qualifiziert fühlen.
  • Seite 20: Montage Von Schiene Und Kette

    MONTAGE Montage von Schiene und Kette Darauf achten, dass die Schneiden der Sägezähne auf der Schienenoberseite nach vorn gerichtet sind. Bringen Sie die Kupplungsabdeckung an und setzen Sie den Kettenspannzapfen in das Loch in der Schiene ein. Überprüfen Sie, ob die Treibglieder der Kette auf das Kettenantriebsrad passen und die Kette richtig in der WARNUNG! Bei Arbeiten mit der Kette Schienennut liegt.
  • Seite 21: Umgang Mit Kraftstoff

    • Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, den Kraftstofftank entleeren und Husqvarna Alkylatkraftstoff reinigen. Für optimale Leistung empfiehlt Husqvarna die Kettenöl Verwendung von Husqvarna Alkylatkraftstoff. Im Vergleich zu herkömmlichem Kraftstoff enthält dieser • Zum Schmieren empfehlen wir ein spezielles Öl Kraftstoff weniger schädliche Substanzen , wodurch der...
  • Seite 22: Tanken

    UMGANG MIT KRAFTSTOFF Tanken Wenn es Kraftstoff leckt. Tankdeckel und Tankleitungen regelmäßig auf Undichtigkeiten überprüfen. WARNUNG! Niemals ein Gerät mit sichtbaren Schäden an Zündkerzenschutz und Zündkabel WARNUNG! Folgende verwenden. Es besteht die Gefahr der Vorsichtsmaßnahmen verringern die Funkenbildung, was ein Feuer Feuergefahr: verursachen kann.
  • Seite 23: Starten Und Stoppen

    STARTEN UND STOPPEN Starten und stoppen Warmer Motor Startposition, 1: Für korrekte Choke/Startgas- Einstellung für Warmstart den roten Chokehebel nach WARNUNG! Vor dem Start ist Folgendes außen ziehen und nach oben drücken. (44) zu beachten: Kraftstoffpumpe, 2: Mehrmals auf die Gummiblase der Kraftstoffpumpe drücken, bis diese sich mit Kraftstoff zu Beim Starten der Motorsäge muss die füllen beginnt (ca.
  • Seite 24 STARTEN UND STOPPEN • Das Gerät niemals im Innenbereich starten. Seien Sie sich der Gerfahr bewusst, die das Einatmen von Motorabgasen birgt! • Bei der Arbeit auf die Umgebung achten und sicherstellen, dass weder Menschen noch Tiere mit der Schneidausrüstung in Berührung kommen können.
  • Seite 25: Arbeitstechnik

    ARBEITSTECHNIK Vor jeder Anwendung: (50) • Um zu verhindern, dass Menschen oder Tiere mit der Sägekette in Berührung kommen oder von einem Kontrollieren, ob die Kettenbremse ordnungsgemäß fallenden Baum verletzt werden. funktioniert und unbeschädigt ist. ACHTUNG! Befolgen Sie die oben genannten Punkte, Kontrollieren, ob der hintere Rechtshandschutz aber benutzen Sie nie eine Motorsäge, ohne die unbeschädigt ist.
  • Seite 26 ARBEITSTECHNIK Überraschungsmoment verringern oder beseitigen. Rückschlagbereich Kontakt mit dem Baumstamm hat Eine Überraschung erhöht die Unfallgefahr. Die und ein Rückschlag ausgelöst wird. (56) meisten Rückschläge sind schwach, einige können Das Sägen mit der Unterseite der Führungsschiene, jedoch blitzschnell und sehr kraftvoll auftreten. d.h.
  • Seite 27: Technik Beim Fällen Von Bäumen

    ARBEITSTECHNIK Der Baumstamm darf nicht abbrechen. (58) Von oben durch den ganzen Stamm sägen. Am Ende des Sägeschnittes ist Vorsicht geboten, um zu verhindern, Die Sägekette darf während des Durchsägens und dass die Sägekette den Erdboden berührt. Mit Vollgas danach weder den Erdboden noch einen anderen weiterarbeiten, aber vorsichtig sein.
  • Seite 28 Hindernisse achten (Steine, Äste, Löcher usw.), so dass Richtung des fallenden Baumstamms bestimmt. (75) ein leichter Rückzugsweg gesichert ist, wenn der Baum zu fallen beginnt. Der Rückzugsweg sollte etwa 135° Man verliert völlig die Kontrolle über die Fallrichtung des schräg hinter der geplanten Fällrichtung des Baumes Baumes, wenn das Brechmaß...
  • Seite 29: Vorgehen Bei Einer Mißglückten Fällung

    ARBEITSTECHNIK Vorgehen bei einer mißglückten Fällung Vorbeugende Maßnahmen gegen Rückschlag Herunterholen eines gefällten und festgeklemmten Baumstamms WARNUNG! Ein Rückschlag kann Es ist sehr gefährlich, einen Baum zu entfernen, der sich blitzschnell, plötzlich und sehr kraftvoll beim Fällen verfangen hat. Es besteht sehr große auftreten.
  • Seite 30: Allgemeines

    Sicherheitsausrüstung der autorisierten Servicewerkstatt auszuführen. Motorsäge Vergasereinstellung Hinweis! Für alle Service- und Reparaturarbeiten am Ihr Husqvarna-Produkt wurde gemäß Spezifikationen zur Gerät ist eine spezielle Ausbildung erforderlich. Dies gilt Reduzierung schädlicher Abgase konstruiert und besonders für die Sicherheitsvorrichtungen des Geräts. hergestellt.
  • Seite 31: Schalldämpfer

    WARTUNG Halten Sie die Motorsäge mit festem Griff, in dem Sie die Stoppschalter Handgriffe fest mit Daumen und Fingern umschließen. (51) Geben Sie Vollgas und betätigen Sie die Kettenbremse, in dem Sie das linke Handgelenk gegen den Handschutz drehen. Lassen Sie den vorderen Handgriff nicht los. Die Den Motor starten und kontrollieren, ob der Motor stoppt, Kette soll sofort stoppen.
  • Seite 32: Startvorrichtung

    Seil loslassen. Siehe Abbildung. (99) regelmäßigen Abständen auszuwechseln. Beschädigte Filter sind immer auszuwechseln. Austausch von Rückzug- und Eine Motorsäge von HUSQVARNA kann mit Mitnehmerfeder verschiedenen Luftfiltertypen versehen werden, je nach Arbeitsbedingungen, Wetterlage, Jahreszeit usw. Fragen Sie Ihren Fachhändler um Rat.
  • Seite 33: Zündkerze

    WARTUNG Zündkerze Das Kühlsystem einmal pro Woche mit einer Bürste reinigen, bei schwierigen Verhältnissen öfter. Eine Verschmutzung oder Verstopfung des Kühlsystems führt zur Überhitzung des Gerätes, die Schäden an Zylinder und Kolben zur Folge haben kann. Zentrifugalreinigung ”Air Der Zustand der Zündkerze wird durch folgende Faktoren verschlechtert: Injection”...
  • Seite 34: Störungssuchplan

    WARTUNG Störungssuchplan Fehlstart Prüfen Mögliche Ursache Maßnahme Stellen Sie die Starterklinken ein oder Eingerastete Starterklinken tauschen Sie sie aus. Reinigen Sie den Bereich um die Starterklinken Starterklinken. Wenden Sie sich bitte an einen autorisierten Servicehändler. Entleeren Sie den Behälter und Kraftstofftank Falsche Kraftstoffsorte verwenden Sie den richtigen...
  • Seite 35: Wartungsschema

    WARTUNG Wartungsschema Nachstehend sind die an der Maschine vorzunehmenden Wartungsmaßnahmen aufgelistet.Die meisten der Punkte werden im Abschnitt ”Wartung” beschrieben. Tägliche Wartung Wöchentliche Wartung Monatliche Wartung Bremsband an der Kettenbremse auf Verschleiß kontrollieren. Überprüfen Sie das Kühlsystem Das Gerät äußerlich reinigen. Austauschen, wenn weniger als 0,6 einmal pro Woche.
  • Seite 36: Technische Daten

    1,5/9000 1,5/9000 Zündanlage NGK BPMR 7A/ NGK BPMR 7A/ Zündkerze Champion RCJ 7Y/ Champion RCJ 7Y/ Husqvarna HQT-1 Husqvarna HQT-1 Elektrodenabstand, mm Kraftstoff- und Schmiersystem Kraftstofftank, Volumen, Liter 0,37 0,37 Leistung der Ölpumpe bei 9000 U/min, ml/min Öltank, Volumen, Liter...
  • Seite 37: Führungsschienen- Und Kettenkombinationen

    Wir, Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel. +46-36-146500, erklären hiermit unsere alleinige Haftung dafür, dass die Motorsägen für forsttechnische Anwendungen der Modelle Husqvarna 135, 135e, auf die sich diese Erklärung bezieht, von den Seriennummern des Baujahrs 2016 an (die Jahreszahl wird im Klartext auf dem Typenschild...
  • Seite 64 Originalanweisungen Izvirna navodila 1159797-45 ´®z+[oj¶5£¨ ´®z+[oj¶5£¨ 2018-09-18...
