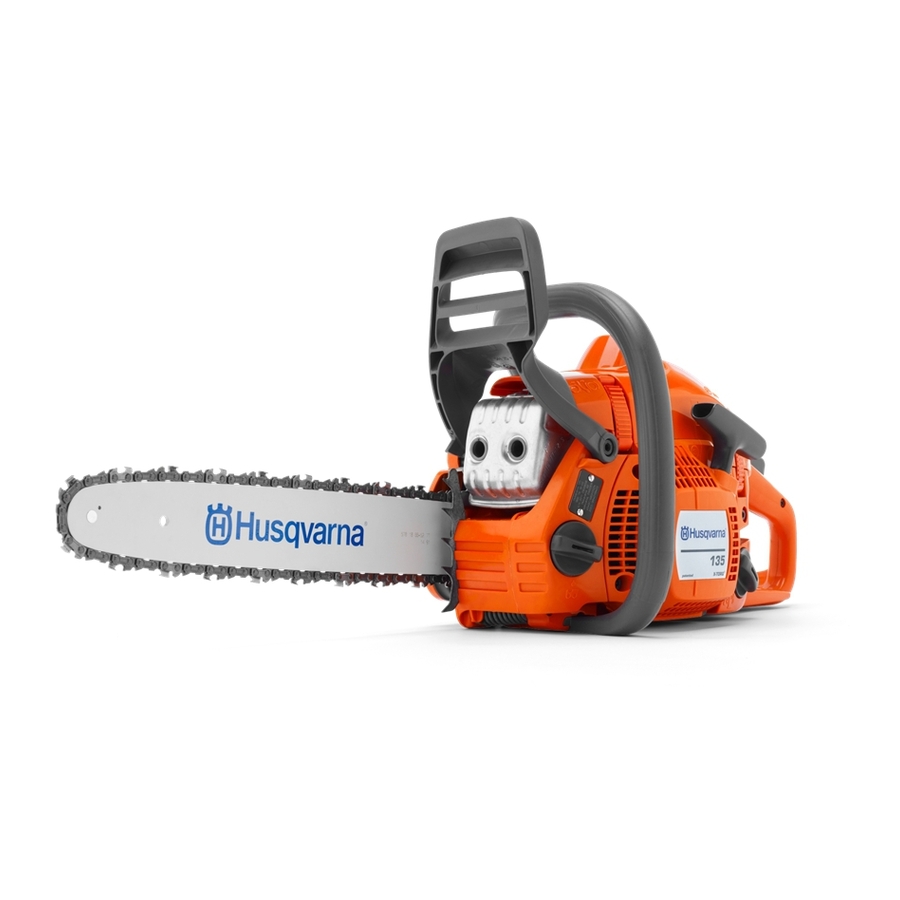

Husqvarna 135 Handbuch
  1. Anleitungen
  2. Marken
  3. Husqvarna Anleitungen
  4. Werkzeuge
  5. 135
  6. Handbuch

Husqvarna 135 Handbuch

Vorschau anzeigen Andere Handbücher für 135:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
Inhalt
35
Inhaltsverzeichnis

Quicklinks

EN Operator's Manual, 7-30
FR Manuel d'utilisation, 31-57
NL Gebruiksaanwijzing, 58-84
IT Istruzioni per l'uso, 85-110
ES Manual de instrucciones, 111-137
DE Bedienungsanweisung, 138-164
PT Instruções para o uso, 165-191
SE Bruksanvisning, 192-215
DK Brugsanvisning, 216-239
NO Bruksanvisning, 240-263
FI Käyttöohje, 264-289
EE Käsitsemisõpetus, 290-312
LV Lieto‰anas pamÇc¥ba, 313-335
LT Naudojimosi instrukcijos, 336-359
SI Navodila za uporabo, 360-382
135, 135e
135e TrioBrake
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Husqvarna 135

Inhaltszusammenfassung für Husqvarna 135

  • Seite 1 EE Käsitsemisõpetus, 290-312 IT Istruzioni per l’uso, 85-110 LV Lieto‰anas pamÇc¥ba, 313-335 ES Manual de instrucciones, 111-137 LT Naudojimosi instrukcijos, 336-359 DE Bedienungsanweisung, 138-164 SI Navodila za uporabo, 360-382 PT Instruções para o uso, 165-191 135, 135e SE Bruksanvisning, 192-215 135e TrioBrake...
  • Seite 2 1155296-38 Rev.1 2012-11-19...
  • Seite 3 1155296-38 Rev.1 2012-11-19...
  • Seite 4 1155296-38 Rev.1 2012-11-19...
  • Seite 5 1155296-38 Rev.1 2012-11-19...
  • Seite 6 1155296-38 Rev.1 2012-11-19...

  • Seite 7: Symbole Am Gerät

    SYMBOLERKLÄRUNG Symbole am Gerät: Symbole in der Bedienungsanweisung: WARNUNG! Motorsägen können gefährlich sein! Durch unsachgemäße Kontrollen und/oder oder nachlässige Handhabung können Wartungsmaßnahmen sind mit schwere Verletzungen oder sogar tödliche abgeschaltetem Motor Unfälle von Anwendern oder anderen durchzuführen. ACHTUNG! Der Personen verursacht werden. Start/Stoppschalter geht Lesen Sie die Bedienungsanweisung automatisch in die...
  • Seite 8 Ihre Maschine verkaufen, händigen Sie dem neuen 31 Führungsschienenschutz Besitzer bitte auch die Bedienungsanleitung aus. 32 Kombischlüssel Vielen Dank, dass Sie sich für ein Husqvarna-Produkt entschieden haben. Die Husqvarna AB arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung,...

  • Seite 9: Allgemeine Sicherheitsvorschriften

    ALLGEMEINE SICHERHEITSVORSCHRIFTEN Maßnahmen vor der Benutzung WARNUNG! Diese Maschine erzeugt einer neuen Motorsäge beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter • Die Bedienungsanleitung aufmerksam durchlesen. bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver • (1)–(107) verweisen auf Illustrationen auf S. 2–6. medizinischer Implantate auswirken.

  • Seite 10: Stets Mit Gesundem Menschenverstand Arbeiten

    ALLGEMEINE SICHERHEITSVORSCHRIFTEN Wichtig Stets mit gesundem Menschenverstand arbeiten! (2) WICHTIG! Es ist unmöglich, hier alle denkbaren Situationen zu Diese Motorsäge wurde für forsttechnische beschreiben, die beim Gebrauch der Motorsäge auftreten Anwendungen wie Fällen, Entasten und Sägen könnten. Stets vorsichtig vorgehen und mit gesundem entwickelt.

  • Seite 11: Sicherheitsausrüstung Des Gerätes

    ALLGEMEINE SICHERHEITSVORSCHRIFTEN Sicherheitsausrüstung des verhindert, dass Bediener oder die Umgebung unfreiwillig in Kontakt mit der sich bewegenden Gerätes Sägekette und womöglich zu Schaden kommen. Die Motorsäge nicht über längere Zeit mit aktivierter Dieser Abschnitt beschreibt die Sicherheitskomponenten Kettenbremse eingeschaltet lassen. Die Motorsäge der Maschine und ihre Funktion.
  • Seite 12 ALLGEMEINE SICHERHEITSVORSCHRIFTEN Wird die Trägheitsfunktion der Antivibrationssystem Kettenbremse stets aktiviert, wenn ein Das Gerät ist mit einem Antivibrationssystem Rückschlag eintrifft? ausgerüstet, das die Vibrationen wirkungsvoll dämpft und so für angenehmere Arbeitsbedingungen sorgt. Nein. Zum einen muss Ihre Bremse funktionieren. Die Das Antivibrationssystem reduziert die Übertragung von Bremse lässt sich leicht testen, siehe die Anweisungen Vibrationen zwischen Motoreinheit/Schneidausrüstung...

  • Seite 13: Schneidausrüstung

    Rückschlaggefahr. Schienen/Kettenkombinationen durch eine von • Halten Sie die Sägekette gespannt! Wenn die Husqvarna empfohlene Führungsschiene und Sägekette Sägekette unzureichend gespannt ist, erhöht sich die zu ersetzen. Siehe die Anweisungen unter der Überschrift Gefahr, dass sie abspringt. Zudem werden Technische Daten für Informationen, welche Schienen/ Führungsschiene, Sägekette und Kettenantriebsrad...
  • Seite 14 ALLGEMEINE SICHERHEITSVORSCHRIFTEN • Anzahl Treibglieder (St.). Jede Schärfen der Schneidezähne Führungsschienenlänge hat je nach der Sägekettenteilung sowie der Anzahl Zähne des Umlenksterns eine bestimmte Anzahl Treibglieder. • Nutbreite der Schiene (Zoll/mm). Die Breite der Zum Schärfen der Schneidezähne ist eine Rundfeile und Führungsschienennut muss der Treibgliedbreite der eine Schärflehre erforderlich.
  • Seite 15 Was ist was? bezüglich der Position der Spannschraube Sägekettenöl verbraucht ist. an Ihrem Modell. Diese Sicherheitsfunktion setzt jedoch voraus, dass 135e, 135 e TrioBrake das richtige Kettenöl verwendet wird (ein zu dünnflüssiges Öl wird verbraucht, bevor der Kraftstofftank leer ist) sowie die Empfehlung bzgl. der Vergasereinstellung (bei einer zu mageren Einstellung reicht der Kraftstoff länger als das...
  • Seite 16 ALLGEMEINE SICHERHEITSVORSCHRIFTEN Kontrolle der Sägekettenschmierung • Steifigkeit der Sägekette. • Beim Tanken ist immer die Sägekettenschmierung zu • Unnormaler Verschleiß an Nieten und Gliedern. kontrollieren. Siehe die Anweisungen unter der Die Sägekette entsorgen, wenn sie einen der o. g. Punkte Überschrift Schmierung des Umlenksterns der aufweist.

  • Seite 17: Montage Von Schiene Und Kette

    MONTAGE Montage von Schiene und Kette Darauf achten, dass die Schneiden der Sägezähne auf der Schienenoberseite nach vorn gerichtet sind. Bringen Sie die Kupplungsabdeckung an und setzen Sie den Kettenspannzapfen in das Loch in der Schiene ein. Überprüfen Sie, ob die Treibglieder der Kette auf das Kettenantriebsrad passen und die Kette richtig in der WARNUNG! Bei Arbeiten mit der Kette Schienennut liegt.

  • Seite 18: Umgang Mit Kraftstoff

    Benzin und Zweitaktöl zu betreiben. Um das korrekte Mischungsverhältnis Mischungsverhältnis sicherzustellen, muss die beizumischende Ölmenge genau abgemessen werden. 1:50 (2 %) mit HUSQVARNA-Zweitaktöl. Beim Mischen kleiner Kraftstoffmengen wirken sich auch 1:33 (3 %) mit anderen Ölen für luftgekühlte kleine Abweichungen bei der Ölmenge stark auf das Zweitaktmotoren der Klasse JASO FB/ISO EGB.

  • Seite 19: Sicherer Umgang Mit Kraftstoff

    UMGANG MIT KRAFTSTOFF Tanken Wenn es Kraftstoff leckt. Tankdeckel und Tankleitungen regelmäßig auf Undichtigkeiten überprüfen. WARNUNG! Niemals ein Gerät mit sichtbaren Schäden an Zündkerzenschutz und Zündkabel WARNUNG! Folgende verwenden. Es besteht die Gefahr der Vorsichtsmaßnahmen verringern die Funkenbildung, was ein Feuer Feuergefahr: verursachen kann.

  • Seite 20: Starten Und Stoppen

    STARTEN UND STOPPEN Starten und stoppen Warmer Motor Startposition, 1: Für korrekte Choke/Startgas- Einstellung für Warmstart den roten Chokehebel nach WARNUNG! Vor dem Start ist Folgendes außen ziehen und nach oben drücken. (44) zu beachten: Kraftstoffpumpe, 2: Mehrmals auf die Gummiblase der Kraftstoffpumpe drücken, bis diese sich mit Kraftstoff zu Beim Starten der Motorsäge muss die füllen beginnt (ca.
  • Seite 21 STARTEN UND STOPPEN • Das Gerät niemals im Innenbereich starten. Seien Sie sich der Gerfahr bewusst, die das Einatmen von Motorabgasen birgt! • Bei der Arbeit auf die Umgebung achten und sicherstellen, dass weder Menschen noch Tiere mit der Schneidausrüstung in Berührung kommen können.

  • Seite 22: Vor Jeder Anwendung

    ARBEITSTECHNIK Vor jeder Anwendung: (50) ACHTUNG! Befolgen Sie die oben genannten Punkte, aber benutzen Sie nie eine Motorsäge, ohne die Kontrollieren, ob die Kettenbremse ordnungsgemäß Möglichkeit zu haben, bei einem eventuellen Unfall Hilfe funktioniert und unbeschädigt ist. herbeizurufen. Kontrollieren, ob der hintere Rechtshandschutz Vermeiden Sie es, das Gerät bei schlechtem Wetter unbeschädigt ist.
  • Seite 23 ARBEITSTECHNIK Die Motorsäge immer in einem festen Griff halten, mit und die Vorderkante des Motorsägenkörpers fungiert der rechten Hand am hinteren Handgriff und der als natürliche Stütze am Stamm. Beim Sägen mit linken Hand am vorderen Handgriff. Daumen und ziehender Kette hat der Anwender eine bessere Finger sollen die Handgriffe fest umschließen.
  • Seite 24 ARBEITSTECHNIK Ob die Sägekette festklemmt oder der Baumstamm Der Stamm wird an einem Ende gestützt. Es besteht bricht, ist von zwei Faktoren abhängig: Wie der große Gefahr, dass er bricht. (58) Baumstamm vor und nach dem Ablängen gestützt wird Zuerst von unten sägen (etwa 1/3 des und ob er unter Spannung steht.
  • Seite 25 Rückzugsweg gesichert ist, wenn der Baum Baumes, wenn das Brechmaß zu klein oder durchgesägt zu fallen beginnt. Der Rückzugsweg sollte etwa 135° ist oder wenn Kerb- und Fällschnitt an falscher Stelle schräg hinter der geplanten Fällrichtung des Baumes ausgeführt wurden.

  • Seite 26: Vorbeugende Maßnahmen Gegen Rückschlag

    ARBEITSTECHNIK Sägen in Baumstämmen und Ästen, die unter aber auch in andere Richtungen, je nachdem in welcher Stellung sich die Motorsäge in dem Augenblick befindet, Spannung stehen in dem der Rückschlagbereich mit einem Gegenstand in Vorbereitungen: Versuchen Sie herauszufinden, in Berührung kommt.

  • Seite 27: Vergasereinstellung

    Hinweis! Für alle Service- und Reparaturarbeiten am Vergasereinstellung Gerät ist eine spezielle Ausbildung erforderlich. Dies gilt besonders für die Sicherheitsvorrichtungen des Geräts. Ihr Husqvarna-Produkt wurde gemäß Spezifikationen zur Besteht das Gerät eine der nachstehend aufgeführten Reduzierung schädlicher Abgase konstruiert und Kontrollen nicht, empfehlen wir, eine Servicewerkstatt hergestellt.
  • Seite 28 WARTUNG Kontrolle der Bremswirkung Stoppschalter Die Motorsäge auf stabilem Untergrund abstellen und starten. Dafür sorgen, dass die Sägekette nicht mit dem Erdboden oder einem anderen Gegenstand in Berührung kommt. Siehe die Anweisungen unter der Überschrift Starten und Stoppen. (89) Den Motor starten und kontrollieren, ob der Motor stoppt, Halten Sie die Motorsäge mit festem Griff, in dem Sie die wenn der Stoppschalter in Stoppstellung geführt wird.
  • Seite 29 Abständen auszuwechseln. Beschädigte wegnehmen und Seil loslassen. Siehe Abbildung. (99) Filter sind immer auszuwechseln. Austausch von Rückzug- und Eine Motorsäge von HUSQVARNA kann mit Mitnehmerfeder verschiedenen Luftfiltertypen versehen werden, je nach Arbeitsbedingungen, Wetterlage, Jahreszeit usw. Fragen Sie Ihren Fachhändler um Rat.
  • Seite 30 WARTUNG • Falsch eingestellter Vergaser. Gebläseflügel des Schwungrads. • Falsche Ölmenge im Kraftstoff (zuviel Öl oder falsche Kühlrippen des Zylinders. Ölsorte). Zylinderdeckel (leitet die Kühlluft zum Zylinder). (105) • Verschmutzter Luftfilter. Das Kühlsystem einmal pro Woche mit einer Bürste Diese Faktoren verursachen Beläge an den Elektroden reinigen, bei schwierigen Verhältnissen öfter.
  • Seite 31 WARTUNG Wartungsschema Nachstehend sind die an der Maschine vorzunehmenden Wartungsmaßnahmen aufgelistet.Die meisten der Punkte werden im Abschnitt ”Wartung” beschrieben. Tägliche Wartung Wöchentliche Wartung Monatliche Wartung Bremsband an der Kettenbremse auf Verschleiß kontrollieren. Überprüfen Sie das Kühlsystem Das Gerät äußerlich reinigen. Austauschen, wenn weniger als 0,6 einmal pro Woche.

  • Seite 32: Technische Daten

    1,5/9000 Zündanlage NGK BPMR 7A/ NGK BPMR 7A/ NGK BPMR 7A/ Zündkerze Champion RCJ 7Y/ Champion RCJ 7Y/ Champion RCJ 7Y/ Husqvarna HQT-1 Husqvarna HQT-1 Husqvarna HQT-1 Elektrodenabstand, mm Kraftstoff- und Schmiersystem Kraftstofftank, Volumen, Liter 0,37 0,37 0,37 Leistung der Ölpumpe bei 9000 U/min, ml/min Öltank, Volumen, Liter...

  • Seite 33: Führungsschienen- Und Kettenkombinationen

    Die angemeldete Prüfstelle: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Schweden, hat die EG-Typenprüfung gemäß Artikel 12, Punkt 3b der Maschinen-Richtlinie (2006/42/EG) ausgeführt. Die Prüfnachweise über die EG-Typenprüfung gemäß Anlage IX haben die Nummern: 0404/11/2306 - 135, 135e, 135e TrioBrake.
  • Seite 34 Originale instruksjoner Original instructions Alkuperäiset ohjeet nstructions d'origine Originaaljuhend Originele instructies Instrukcijas oriinlvalod Istruzioni originali Originalios instrukcijos Instrucciones originales Izvirna navodil Originalanweisungen Originale instruktioner Instruções originais Bruksanvisning i original 1155296-38 2012-11-19...
