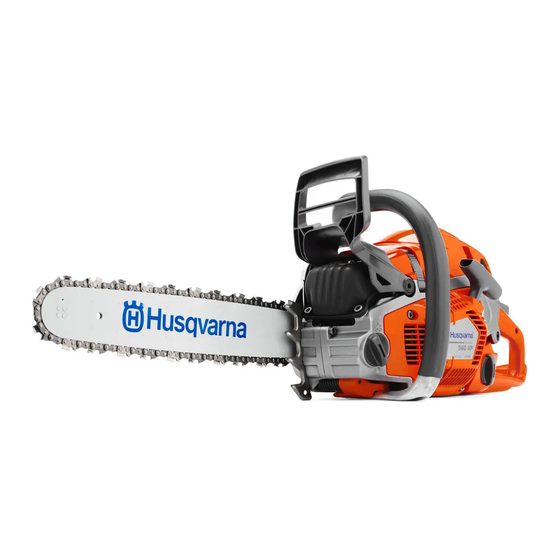

Husqvarna 555 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für 555:
- Bedienungsanweisung (128 Seiten) ,
- Bedienungsanleitung (124 Seiten) ,
- Werkstatt-handbuch (72 Seiten)
Inhaltsverzeichnis
Werbung

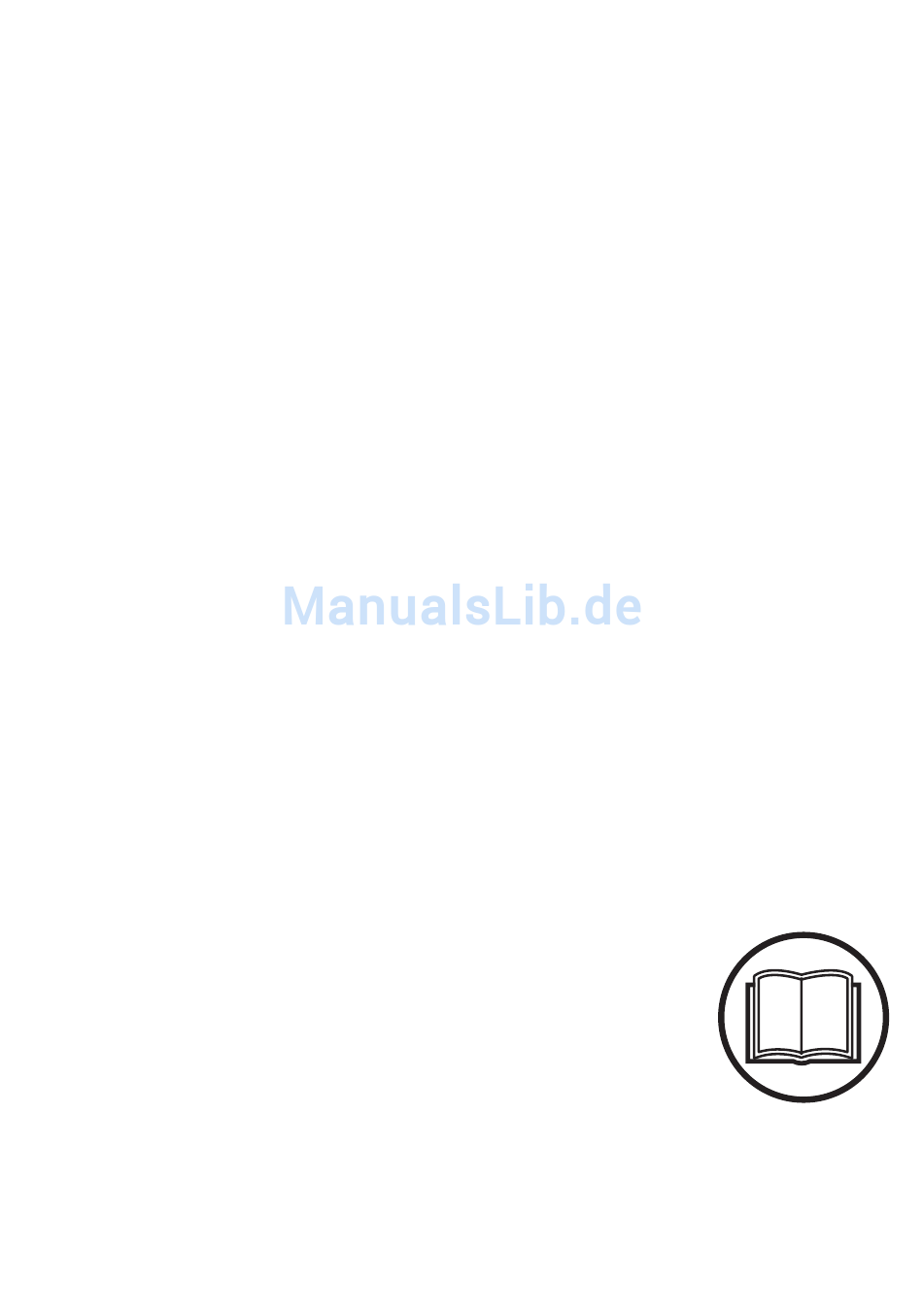

Bedienungsanweisung
Manuel d'utilisation
Gebruiksaanwijzing
555
560XP 560XPG
562XP 562XPG
D D D D E E E E ( ( ( ( 2 2 2 2 - - - - 4 4 4 4 2 2 2 2 ) ) ) )
Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
F F F F R R R R ( ( ( ( 4 4 4 4 3 3 3 3 - - - - 8 8 8 8 2 2 2 2 ) ) ) )
Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.
N N N N L L L L ( ( ( ( 8 8 8 8 3 3 3 3 - - - - 1 1 1 1 2 2 2 2 3 3 3 3 ) ) ) )
Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voor u alles duidelijk heeft begrepen.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Husqvarna 555
Inhaltszusammenfassung für Husqvarna 555
- Seite 1 Bedienungsanweisung Manuel d’utilisation Gebruiksaanwijzing 560XP 560XPG 562XP 562XPG D D D D E E E E ( ( ( ( 2 2 2 2 - - - - 4 4 4 4 2 2 2 2 ) ) ) ) Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
-
Seite 2: Symbolerklärung
SYMBOLERKLÄRUNG Symbole am Gerät: Einstellen der Ölpumpe. WARNUNG! Motorsägen können gefährlich sein! Durch unsachgemäße oder nachlässige Handhabung können Wenn Ihr Gerät dieses Kennzeichen schwere Verletzungen oder sogar trägt, ist es mit beheizte Handgriffe tödliche Unfälle von Anwendern oder ausgestattet. anderen Personen verursacht werden. Lesen Sie die Bedienungsanweisung Stets den vom Hersteller sorgfältig durch und machen Sie sich... -
Seite 3: Symbole In Der Bedienungsanweisung
SYMBOLERKLÄRUNG Symbole in der Bedienungsanweisung: Eine Kontrolle und/oder Wartung ist bei abgestelltem Motor vorzunehmen, wenn der Stoppschalter in Stellung STOP steht. ACHTUNG! Der Start/ Stoppschalter geht automatisch in die Betriebsposition zurück. Um ein ungewolltes Starten zu vermeiden, muss bei Montage, Kontrolle und/oder Wartung daher stets die Zündkappe von der Zündkerze entfernt werden. -
Seite 4: Inhaltsverzeichnis
INHALT Inhalt TECHNISCHE DATEN Technische Daten ..........39 SYMBOLERKLÄRUNG Führungsschienen- und Kettenkombinationen ..41 Symbole am Gerät: ..........2 Feilen und Schärflehren der Sägekette ....41 Symbole in der Bedienungsanweisung: ....3 EG-Konformitätserklärung ........42 INHALT Inhalt ..............4 EINLEITUNG Sehr geehrter Kunde! ........... -
Seite 5: Einleitung
Maschine verkaufen, händigen Sie dem neuen Besitzer bitte auch die Bedienungsanleitung aus. Vielen Dank, dass Sie sich für ein Husqvarna-Produkt entschieden haben. Die Husqvarna AB arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor. -
Seite 6: Was Ist Was
WAS IST WAS? Was ist was an der Motorsäge? Zylinderdeckel 15 Rindenstütze Vorderer Handgriff 16 Kettenfänger Kettenbremse mit Handschutz 17 Kupplungsdeckel Startvorrichtung 18 Hinterer Handgriff mit Rechtshandschutz Kettenöltank 19 Gashebel Starthandgriff 20 Gashebelsperre Kombinierter Start- und Stoppschalter 21 Dekompressionsventil Hinterer Handgriff 22 Schraube zur Einstellung der Ölpumpe Kraftstofftank 23 Schalter für Griffheizung (560XPG, 562XPG) -
Seite 7: Allgemeine Sicherheitsvorschriften
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Maßnahmen vor der Benutzung WARNUNG! Diese Maschine erzeugt einer neuen Motorsäge beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter • Die Bedienungsanleitung aufmerksam durchlesen. bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver • Montage und Einstellung der Schneidausrüstung medizinischer Implantate auswirken. -
Seite 8: Wichtig
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Wichtig Stets mit gesundem Menschenverstand arbeiten! WICHTIG! Es ist unmöglich, hier alle denkbaren Situationen zu Diese Motorsäge wurde für forsttechnische beschreiben, die beim Gebrauch der Motorsäge auftreten Anwendungen wie Fällen, Entasten und Sägen könnten. Stets vorsichtig vorgehen und mit gesundem entwickelt. -
Seite 9: Sicherheitsausrüstung Des Gerätes
ALLGEMEINE SICHERHEITSVORSCHRIFTEN • Die Kettenbremse wird betätigt, wenn der Handschutz WICHTIG! Von Schalldämpfer, Führungsschiene und (B) nach vorn geführt wird. Kette oder anderen Quellen können Funken kommen. Stets eine Feuerlöschausrüstung in Reichweite haben, falls es erforderlich sein sollte. Auf diese Weise tragen Sie zur Verhinderung von Waldbränden bei. - Seite 10 ALLGEMEINE SICHERHEITSVORSCHRIFTEN • Die Kettenbremse wird gelöst, wenn der Handschutz • In der Fällposition befindet sich die linke Hand in einer nach hinten zum vorderen Handgriff geführt wird. Position, die die manuelle Aktivierung der Kettenbremse unmöglich macht. Bei diesen Griffen, d. h.
- Seite 11 ALLGEMEINE SICHERHEITSVORSCHRIFTEN Nur Sie selbst und eine vorschriftsmäßige Motorsägenkörper inkl. Schneidausrüstung ist mit sog. Arbeitstechnik können den Rückschlag und seine Antivibrationselementen im Handgriffsystem aufgehängt. Risiken ausschalten. Gashebelsperre Die Gashebelsperre wurde konstruiert, um eine unbeabsichtigte Aktivierung des Gashebels zu verhindern. Wenn die Sperre (A) in den Handgriff gedrückt wird (= beim Umfassen des Handgriffs), wird der Gashebel (B) freigegeben.
-
Seite 12: Schneidausrüstung
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Gebieten verlangen möglicherweise, dass der Tiefenbegrenzerabstand erhöht die Schalldämpfer u. a. mit einem zugelassenen Rückschlaggefahr. Funkenfängernetz versehen sein muss. • Halten Sie die Sägekette gespannt! Wenn die Sägekette unzureichend gespannt ist, erhöht sich die Gefahr, dass sie abspringt. Zudem werden Führungsschiene, Sägekette und Kettenantriebsrad ACHTUNG! Der Schalldämpfer ist beim Betrieb und stärker abgenutzt. -
Seite 13: Sägekette Schärfen Und Tiefenbegrenzerabstand Justieren
Teilung der Sägekette (=pitch) (Zoll) Sägekette beschreiben Um alle Sicherheitskomponenten der Schneidausrüstung zu erhalten, sind verschlissene und beschädigte Schienen/Kettenkombinationen durch eine von Husqvarna empfohlene Führungsschiene und Sägekette zu ersetzen. Siehe die Anweisungen unter der Überschrift • Treibgliedbreite (mm/Zoll) Technische Daten für Informationen, welche Schienen/ Kettenkombinationen wir empfehlen. - Seite 14 ALLGEMEINE SICHERHEITSVORSCHRIFTEN Schärfwinkel seitlicher Richtung instabil, was das korrekte Schärfen erschwert. Brustwinkel • Immer von der Innenseite des Schneidezahns nach außen schärfen. Die Feile beim Zurücksetzen anheben. Zuerst alle Zähne der einen Seite schärfen, dann die Motorsäge drehen und die Zähne der Schärfposition anderen Seite schärfen.
-
Seite 15: Spannen Der Sägekette
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Justierung des Tiefenbegrenzerabstands Allgemein gilt, dass man die Sägekette so straff wie möglich spannen soll, aber nur so straff, dass man sie noch leicht von Hand drehen kann. • Wenn die Justierung des Tiefenbegrenzerabstands vorgenommen wird, müssen die Schneidezähne neu geschärft sein. -
Seite 16: Schmierung Der Schneidausrüstung
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Schmierung der Schneidausrüstung ein deutlicher Ölrand am hellen Gegenstand sichtbar sein. WARNUNG! Eine unzureichende Schmierung der Schneidausrüstung kann zu einem Bruch der Sägekette führen und schwere oder sogar lebensgefährliche Verletzungen verursachen. Sägekettenöl Sägekettenöl soll gut an der Sägekette haften und im warmen Sommer wie im kalten Winter gute Fließeigenschaften aufweisen. - Seite 17 ALLGEMEINE SICHERHEITSVORSCHRIFTEN B Rim-Antriebsrad (austauschbar) • Ob die Führungsschienennut unnormal verschlissen ist. Wenn ja, Führungsschiene auswechseln. Regelmäßig den Verschleiß des Kettenantriebsrades • Ob der Umlenkstern der Führungsschiene unnormal kontrollieren. Austauschen, wenn das Rad unnormal oder ungleichmäßig verschlissen ist. Wenn sich eine verschlissen ist.
-
Seite 18: Montage Von Schiene Und Kette
MONTAGE Montage von Schiene und Kette passen und die Kette richtig in der Schienennut liegt. Die Schienenmuttern von Hand festschrauben. WARNUNG! Bei Arbeiten mit der Kette sind stets Schutzhandschuhe zu tragen. Die Kette durch Drehen der Kettenspannschraube im Kontrollieren, dass die Kettenbremse nicht in ausgelöster Uhrzeigersinn (einen Kombischlüssel verwenden) Position ist, indem der Handschutz der Kettenbremse spannen. -
Seite 19: Umgang Mit Kraftstoff
Benzin und Zweitaktöl zu betreiben. Um das korrekte Mischungsverhältnis Mischungsverhältnis sicherzustellen, muss die beizumischende Ölmenge genau abgemessen werden. 1:50 (2 %) mit HUSQVARNA-Zweitaktöl. Beim Mischen kleiner Kraftstoffmengen wirken sich auch 1:33 (3 %) mit anderen Ölen für luftgekühlte kleine Abweichungen bei der Ölmenge stark auf das Zweitaktmotoren der Klasse JASO FB/ISO EGB. -
Seite 20: Tanken
UMGANG MIT KRAFTSTOFF Ölpumpe führen und hat Schäden an den • Das Gerät vor dem Starten mindestens 3 m von der Pumpenteilen zur Folge. Stelle entfernen, an der getankt wurde. • Informieren Sie sich bei Ihrer Servicewerkstatt über • Das Gerät niemals starten, wenn: das geeignete Kettenschmieröl. -
Seite 21: Starten Und Stoppen
STARTEN UND STOPPEN Starten und stoppen Den vorderen Handgriff mit der linken Hand umfassen. Den rechten Fuß auf die Trittfläche am unteren Bereich des hinteren Griffs setzen und die Maschine gegen den WARNUNG! Vor dem Start ist Folgendes Boden drücken. zu beachten: Den Startgriff mit der rechten Hand fassen und das Startseil bis zum ersten Widerstand (die Starterklinken... - Seite 22 STARTEN UND STOPPEN unnötigen Verschleiß an Kupplung, Kupplungstrommel so greifen. Fest umfassen, sodass Daumen und und Bremsband. Finger den Handgriff umschließen. Hinweis! Die Kettenbremse rückstellen, indem der Handschutz zum Handgriffbügel geführt wird. Damit ist die Motorsäge bereit zur Anwendung. Stoppen WARNUNG! Das Einatmen der Motorabgase, des Kettenölnebels und des Staubs von Sägespänen über...
-
Seite 23: Vor Jeder Anwendung
ARBEITSTECHNIK Vor jeder Anwendung: Grundlegende Sicherheitsvorschriften Behalten Sie die Umgebung im Auge: • Um sicherzustellen, dass weder Menschen noch Tiere oder anderes Ihre Kontrolle über das Gerät beeinflussen können. • Um zu verhindern, dass Menschen oder Tiere mit der Sägekette in Berührung kommen oder von einem 6, 8 fallenden Baum verletzt werden. - Seite 24 ARBEITSTECHNIK Grundregeln abgesägten Abschnitte entfernen, um die Sicherheit des Arbeitsbereichs zu bewahren. Wenn man verstanden hat, was ein Rückschlag ist und wie er entsteht, kann man das Überraschungsmoment verringern oder beseitigen. Eine Überraschung erhöht die Unfallgefahr. Die meisten Rückschläge sind schwach, einige können jedoch blitzschnell und sehr kraftvoll auftreten.
- Seite 25 ARBEITSTECHNIK Wenn der Anwender die nach hinten schiebende Kraft • Von der Unterseite sägen = Mit ”schiebender” Kette der Motorsäge nicht durch seine Körperkraft sägen. ausgleicht, besteht die Gefahr, dass die Motorsäge Beim Sägen mit ”schiebender” Kette besteht erhöhte sich so weit nach hinten schiebt, dass nur noch der Rückschlaggefahr.
- Seite 26 ARBEITSTECHNIK Das Festklemmen und Brechen kann in den meisten Der Stamm liegt auf dem Erdboden. Es besteht keine Fällen vermieden werden, in dem in zwei Arbeitsgängen Gefahr, dass die Sägekette festklemmt oder der abgelängt wird, d.h. von der Oberseite und von der Baumstamm bricht.
-
Seite 27: Technik Beim Fällen Von Bäumen
ARBEITSTECHNIK Dann von unten sägen, bis die Sägeschnitte aufeinander beeinflusst, ist das Überprüfen des zu fällenden Baumes treffen. auf beschädigte oder abgestorbene Äste, die den Anwender während der Fällarbeit verletzen können, wenn sie abbrechen. Es ist absolut zu vermeiden, dass der fallende Baum sich in einem anderen Baum verfängt. - Seite 28 ARBEITSTECHNIK Fällen Fällschnitt Der Fällschnitt wird von der anderen Seite des Stammes WARNUNG! Wir raten unerfahrenen ausgeführt und muss absolut horizontal verlaufen. Links Anwendern davon ab, einen Baumstamm vom Baumstamm stehen und mit ziehender Kette sägen. mit einer Schienenlänge zu fällen, die Den Fällschnitt etwa 3-5 cm (1,5-2 Zoll) oberhalb der kleiner ist als der Stammdurchmesser! Horizontalebene des Kerbschnitts anbringen.
-
Seite 29: Vorgehen Bei Einer Mißglückten Fällung
ARBEITSTECHNIK Wenn Kerb- und Fällschnitt ausgeführt sind, soll der Am sichersten ist die Benutzung einer Winde. Baum von selbst oder mit Hilfe von Fällkeil oder Fällheber • Am Traktor fallen. • Tragbar Sägen in Baumstämmen und Ästen, die unter Spannung stehen Vorbereitungen: Versuchen Sie herauszufinden, in welche Richtung die Spannung wirkt und wo die Bruchstelle liegt (= die Stelle, an der das Holz brechen... -
Seite 30: Vorbeugende Maßnahmen Gegen Rückschlag
ARBEITSTECHNIK Vorbeugende Maßnahmen gegen Entasten Rückschlag WARNUNG! Die meisten Rückschlagunfälle ereignen sich beim Entasten. Nicht den WARNUNG! Ein Rückschlag kann Rückschlaggefahrsektor der blitzschnell, plötzlich und sehr kraftvoll Führungsschiene nutzen! Äußerst auftreten. Motorsäge, Führungsschiene vorsichtig vorgehen und vermeiden, und Sägekette können auf den Anwender dass die Führungsschienenspitze in zu geschleudert werden. -
Seite 31: Allgemeines
Eingriffe sind von einer autorisierten Servicewerkstatt auszuführen. Vergasereinstellung Reinigen Sie die Kettenbremse und Kupplungstrommel von Spänen, Harz und Schmutz. Verschmutzung und Ihr Husqvarna-Produkt wurde gemäß Spezifikationen zur Abnutzung beeinträchtigen die Bremsfunktion . Reduzierung schädlicher Abgase konstruiert und hergestellt. AutoTune Wenn der Motor mit AutoTune versehen ist, entfällt die... - Seite 32 WARTUNG durch ihr eigenes Gewicht auf den Baumstumpf fallen drehen. Lassen Sie den vorderen Handgriff nicht los. Die lassen, mit einer Drehung um den hinteren Handgriff. Kette soll sofort stoppen. Gashebelsperre Wenn die Schienenspitze den Stubben trifft, soll die Bremse auslösen. •...
-
Seite 33: Schalldämpfer
WARTUNG Kettenfänger ACHTUNG! Der Start/Stoppschalter geht automatisch in die Betriebsposition zurück. Um ein ungewolltes Starten zu vermeiden, muss bei Montage, Kontrolle und/oder Wartung daher stets die Zündkappe von der Zündkerze entfernt werden. Kontrollieren, ob der Kettenfänger unbeschädigt ist und Schalldämpfer im Motorsägenkörper festsitzt. -
Seite 34: Startvorrichtung
WARTUNG Der Schalldämpfer hat die Aufgabe, den Schallpegel zu • Die Schraube in der Mitte der Seilrolle lösen und die dämpfen und die Abgase vom Anwender wegzuleiten. Die Rolle entfernen. Ein neues Startseil einziehen und in Abgase sind heiß und können Funken enthalten, die der Rolle befestigen. -
Seite 35: Montage Der Startvorrichtung
Startvorrichtung montieren. Die Seilrolle montieren regelmäßigen Abständen auszuwechseln. Beschädigte und die Rückzugfeder spannen. Filter sind immer auszuwechseln. Eine Motorsäge von HUSQVARNA kann mit verschiedenen Luftfiltertypen versehen werden, je nach Arbeitsbedingungen, Wetterlage, Jahreszeit usw. Fragen Sie Ihren Fachhändler um Rat. Zündkerze Montage der Startvorrichtung •... -
Seite 36: Schmierung Des Nadellagers
WARTUNG Schmierung des Nadellagers Kühlsystem Die Kupplungstrommel ist mit einem Nadellager an der Damit die Betriebstemperatur so niedrig wie möglich Abtriebswelle versehen. Dieses Nadellager ist bleibt, ist das Gerät mit einem Kühlsystem ausgestattet. regelmäßig zu schmieren (einmal pro Woche). Das Kühlsystem besteht aus folgenden Komponenten: Zum Schmieren den Kupplungsdeckel durch Lösen der Lufteinlass in der Startvorrichtung. -
Seite 37: Benutzung Im Winter
WARTUNG Benutzung im Winter WICHTIG! Bei Temperaturen über -5°C bzw. 0°C MUSS der Deckel des Startvorrichtungsgehäuses entfernt Beim Einsatz der Maschine bei Kälte und Schnee können werden und der beiliegende Stopfen mit der Betriebsstörungen auftreten, die folgende Ursachen Artikelnummer 503 40 59-01 in dem Loch in der haben können: Trennwand angebracht werden. -
Seite 38: Wartungsschema
WARTUNG Wartungsschema Nachstehend sind die an der Maschine vorzunehmenden Wartungsmaßnahmen aufgelistet.Die meisten der Punkte werden im Abschnitt ”Wartung” beschrieben. Tägliche Wartung Wöchentliche Wartung Monatliche Wartung Bremsband an der Kettenbremse auf Verschleiß kontrollieren. Bei Motorsägen ohne Katalysator die Das Gerät äußerlich reinigen. Austauschen, wenn weniger als 0,6 Kühlanlage wöchentlich prüfen. -
Seite 39: Technische Daten
TECHNISCHE DATEN Technische Daten 560XP 560XPG Motor Hubraum, cm 59,8 59,8 59,8 Bohrung, mm Hublänge, mm Leerlaufdrehzahl, U/min 2800 2800 2800 Leistung, kW/ U/min 3,1/9600 3,5/9600 3,5/9600 Zündanlage Zündkerze NGK CMR6H NGK CMR6H NGK CMR6H Elektrodenabstand, mm Kraftstoff- und Schmiersystem Kraftstofftank, Volumen, Liter 0,65 0,65... - Seite 40 TECHNISCHE DATEN 562XP 562XPG Motor Hubraum, cm 59,8 59,8 Bohrung, mm Hublänge, mm Leerlaufdrehzahl, U/min 2800 2800 Leistung, kW/ U/min 3,5/9600 3,5/9600 Zündanlage Zündkerze NGK CMR6H NGK CMR6H Elektrodenabstand, mm Kraftstoff- und Schmiersystem Kraftstofftank, Volumen, Liter 0,65 0,65 Leistung der Ölpumpe bei 9000 U/min, ml/min 6-15 6-15 Öltank, Volumen, Liter...
-
Seite 41: Führungsschienen- Und Kettenkombinationen
TECHNISCHE DATEN Führungsschienen- und Kettenkombinationen Die nachfolgend aufgeführten Schneidausrüstungen werden für die Modelle Husqvarna 555, 560XP und 560XPG empfohlen. Führungsschiene Sägekette Max. Anzahl Länge, Länge, Zoll Teilung, Zoll Nutbreite, mm Zähne des Treibglieder Umlenksterns (st) 0,325 Husqvarna H25 Husqvarna H42 Die nachfolgend aufgeführten Schneidausrüstungen werden für die Modelle Husqvarna 562XP und 562XPG empfohlen. -
Seite 42: Eg-Konformitätserklärung
Die angemeldete Prüfstelle: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Schweden, hat die EG-Typenprüfung gemäß Artikel 12, Punkt 3b der Maschinen-Richtlinie (2006/42/EG) ausgeführt. Die Prüfnachweise über die EG-Typenprüfung gemäß Anlage VI haben die Nummern: 0404/10/2234 – 555, 0404/10/ 2235 – 560XP, 560XPG, 0404/10/2259 - 562XP, 562XPG. - Seite 43 Originalanweisungen Instructions d'origine Originele instructies 1151378-20 ´®z+SEr¶0e¨ ´®z+SEr¶0e¨ 2011-10-26...
