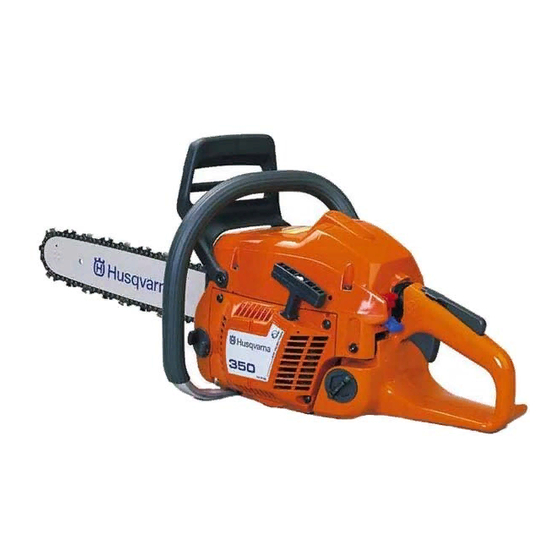

Husqvarna 345 Bedienungsanweisung
Vorschau ausblenden
Andere Handbücher für 345:
- Werkstatt-handbuch (52 Seiten) ,
- Werkstatt-handbuch (49 Seiten)
Verwandte Anleitungen für Husqvarna 345
Inhaltszusammenfassung für Husqvarna 345
- Seite 1 Bedienungsanweisung 340 345 350 Lesen Sie die Bedienungsanweisung sorgfältig durch und machen G G G G e e e e r r r r m m m m a a a a n n n n Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
-
Seite 2: Symbolerklärung Symbolerklärung
SYMBOLERKLÄRUNG Symbolerklärung WARNUNG! Motorsägen können gefährlich sein! Durch unsachgemäße oder nachlässige Handhabung können schwere Verletzungen oder sogar tödliche Unfälle von Anwendern oder anderen Personen verursacht werden. Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen. -
Seite 3: Inhaltsverzeichnis
Kettenölnebels und des Staubs von Sägespänen über längere Zeit kann eine Gefahr für die Gesundheit darstellen. Die Husqvarna AB arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor. -
Seite 4: Persönliche Schutzausrüstung
SICHERHEITSVORSCHRIFTEN Persönliche Schutzausrüstung Sicherheitsausrüstung des Gerätes In diesem Abschnitt werden einzelnen Teile der WARNUNG! Die Mehrzahl der Unfälle mit Sicherheitsausrüstung des Gerätes beschrieben, welche Funktion sie haben und wie ihre Kontrolle und Wartung Motorsägen passiert, wenn die Sägekette ausgeführt werden sollen, um sicherzustellen, dass sie den Anwender trifft. -
Seite 5: Kettenbremse Mit Handschutz
SICHERHEITSVORSCHRIFTEN Kettenbremse mit Handschutz manuell betätigt werden, wenn die Gefahr besteht, dass der Anwender oder andere Personen unfreiwillig mit der Ihre Motorsäge ist mit einer Kettenbremse ausgerüstet, die Sägekette in Berührung kommen. bei einem Rückschlag die Sägekette sofort stoppt. Eine Kettenbremse verringert die Unfallgefahr, aber nur Sie als Anwender können Unfälle verhindern. - Seite 6 SICHERHEITSVORSCHRIFTEN Antivibrationssystem • Mit der Motorsäge in Fällposition hält die linke Hand den vorderen Handgriff so umschlossen, dass es unmöglich Das Gerät ist mit einem Antivibrationssystem ausgerüstet, ist, die Kettenbremse manuell zu betätigen. Bei diesem das die Vibrationen wirkungsvoll dämpft und so für Griff, d.h., wenn der Handschutz für die linke Hand nicht angenehmere Arbeitsbedingungen sorgt.
-
Seite 7: Kontrolle, Wartung Und Service Der Sicherheitsausrüstung Des Gerätes
SICHERHEITSVORSCHRIFTEN Stoppschalter Kontrolle, Wartung und Service der Sicherheitsausrüstung des Gerätes Mit dem Stoppschalter wird der Motor abgestellt. WARNUNG! Service und Reparatur des Gerätes erfordern eine Spezialausbildung. Dies gilt besonders für die Sicherheitsausrüstung des Gerätes. Wenn Ihr Gerät den unten aufgeführten Kontrollanforderungen nicht entspricht, Schalldämpfer müssen Sie Ihre Servicewerkstatt... -
Seite 8: Kontrolle Der Trägheitsfunktion
SICHERHEITSVORSCHRIFTEN Kontrolle der Trägheitsfunktion Gashebelsperre Halten Sie die Motorsäge über einen Stubben oder anderen • Kontrollieren, ob der Gashebel in Leerlaufstellung festen Gegenstand. Lassen Sie den vorderen Handgriff los gesichert ist, wenn sich die Gashebelsperre in und die Motorsäge durch ihr eigenes Gewicht um den Ausgangsstellung befindet. -
Seite 9: Schneidausrüstung
SICHERHEITSVORSCHRIFTEN Rechtshandschutz Ist der Schalldämpfer Ihres Gerätes mit einem Funkenfangnetz versehen, muss dieses regelmäßig gereinigt werden. Ein verstopftes Netz verursacht ein Heißlaufen des Motors mit schweren Motorschäden als Folge. Kontrollieren, ob der Rechtshandschutz sich in einwandfreiem Zustand befindet und keine sichtbaren Defekte wie z.B. -
Seite 10: Einige Ausdrücke, Die Führungsschiene Und Sägekette Beschreiben
SICHERHEITSVORSCHRIFTEN • Halten Sie die Sägekette gespannt! Wenn die Sägekette Sägekette unzureichend gespannt ist, erhöht sich die Eine Sägekette besteht aus einer Anzahl von verschiedenen Gefahr, dass sie abspringt. Zudem werden Kettengliedern, die in Standardausführung und mit Führungsschiene, Sägekette und Kettenantriebsrad Rückschlagreduzierung erhältlich sind. -
Seite 11: Schärfen Und Einstellen Der Tiefenbegrenzung Der Sägekette
SICHERHEITSVORSCHRIFTEN Schärfen und Einstellen der • Anzahl Treibglieder (St.). Jede Führungsschienenlänge hat je nach der Sägekettenteilung sowie der Anzahl Tiefenbegrenzung der Sägekette Zähne des Umlenksterns eine bestimmte Anzahl Treibglieder. WARNUNG! Eine falsch geschärfte Sägekette erhöht die Rückschlaggefahr! Allgemeines über das Schärfen von Schneidezähnen •... -
Seite 12: Allgemeines Über Die Einstellung Der Tiefenbegrenzung
SICHERHEITSVORSCHRIFTEN 5 Schärftiefe • Immer von der Innenseite des Schneidezahns nach außen schärfen. Die Feile beim Zurücksetzen anheben. Zuerst alle Zähne der einen Seite schärfen, dann die Motorsäge drehen und die Zähne der anderen Seite schärfen. Es ist sehr schwer, eine Sägekette ohne Hilfsmittel richtig zu schärfen. -
Seite 13: Einstellung Des Tiefenbegrenzerabstands
SICHERHEITSVORSCHRIFTEN Einstellung des Tiefenbegrenzerabstands • Die Führungsschienenmuttern lösen, die Kupplungsdeckel und Kettenbremse halten. • Wenn die Einstellung des Tiefenbegrenzerabstands Kombischlüssel benutzen. Die Muttern der vorgenommen wird, müssen die Schneidezähne neu Führungsschiene dann so fest wie möglich von Hand geschärft sein. Wir empfehlen, den anziehen. -
Seite 14: Nachfüllen Von Sägekettenöl
SICHERHEITSVORSCHRIFTEN Nachfüllen von Sägekettenöl • Kontrollieren, ob die Nut der Führungsschiene sauber ist. Bei Bedarf reinigen. • Alle unsere Motorsägenmodelle sind mit automatischer Kettenschmierung versehen. Bei einigen Modellen kann auch die Öldurchflussmenge eingestellt werden. • Kontrollieren, ob der Umlenkstern der Führungsschiene sich leicht bewegen lässt und sein Schmierloch offen ist. -
Seite 15: Verschleißkontrolle Der Schneidausrüstung
SICHERHEITSVORSCHRIFTEN Verschleißkontrolle der Schneidausrüstung • Ob die Führungsschienennut unnormal verschlissen ist. Wenn ja, Führungsschiene auswechseln. Die Sägekette täglich im Hinblick auf Folgendes kontrollieren: • Ob der Umlenkstern der Führungsschiene unnormal oder ungleichmäßig verschlissen ist. Wenn sich eine Vertiefung gebildet hat, wo der Radius des Umlenksterns an der Unterseite der Führungsschiene endet, war die Sägekette unzureichend gespannt. -
Seite 16: Vorbeugende Maßnahmen Gegen Rückschlag
SICHERHEITSVORSCHRIFTEN Vorbeugende Maßnahmen gegen 2 Die Motorsäge immer in einem festen Griff halten, mit der rechten Hand am hinteren Handgriff und der linken Hand Rückschlag am vorderen Handgriff. Daumen und Finger sollen die Handgriffe fest umschließen. Alle Anwender, ob Links- oder Rechtshänder, sollen die Handgriffe so greifen. - Seite 17 SICHERHEITSVORSCHRIFTEN 6 Immer mit hoher Kettengeschwindigkeit sägen, d.h. mit Vollgas. 7 Beim Sägen mit der Oberseite der Führungsschiene besonders vorsichtig sein, d.h. wenn von der Unterseite des Objekts gesägt wird. Diese Technik wird als Sägen mit schiebender Kette bezeichnet. Die Sägekette schiebt dabei die Motorsäge nach hinten zum Anwender.
-
Seite 18: Allgemeine Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Allgemeine Sicherheitsvorschriften Vor jeder Anwendung: • Eine Motorsäge ist nur zum Sägen von Holz konstruiert. Das einzige Zubehör, für das der Anwender die Motoreinheit als Antriebseinheit verwenden darf, sind die Führungsschiene/Sägekette- Kombinationen, die wir im Kapitel Technische Daten empfehlen. •... -
Seite 19: Transport Und Aufbewahrung
SICHERHEITSVORSCHRIFTEN • Das Gerät niemals starten, wenn: 1 Kraftstoff oder Kettenöl darüber verschüttet wurde. Verschüttetes restlos abwischen und die • Das Gerät niemals im Innenbereich starten. Seien Sie Kraftstoffdämpfe verdunsten lassen. sich der Gerfahr bewusst, die das Einatmen von 2 Wenn Sie Kraftstoff über sich selbst oder Ihre Motorabgasen birgt! Kleidung verschüttet haben, ziehen Sie sich um. -
Seite 20: Allgemeine Arbeitsvorschriften
SICHERHEITSVORSCHRIFTEN Allgemeine Arbeitsvorschriften • Sicherstellen, dass Sie sicher gehen und stehen können. Achten Sie auf evtl. Hindernisse (Wurzeln, Steine, Äste, Löcher, Gräben usw.), wenn Sie unvermittelt Ihren WARNUNG! Dieser Abschnitt behandelt die Standort wechseln. Beim Arbeiten auf abschüssigem grundlegenden Sicherheitsvorschriften bei Boden immer sehr vorsichtig sein. -
Seite 21: Allgemeines
SICHERHEITSVORSCHRIFTEN Grundlegende Sägetechnik 4 Besteht Rückschlaggefahr? WARNUNG! Halten Sie eine Motorsäge bei der Anwendung niemals nur mit einer Hand. Eine Motorsäge kann mit nur einer Hand nicht sicher kontrolliert geführt werden; Sie können sich selbst verletzen. Fassen Sie die Handgriffe immer mit beiden Händen und 5 Haben die Geländestruktur und die Beschaffenheit der mit festem, sicherem Griff. -
Seite 22: Technik Beim Fällen Von Bäumen
SICHERHEITSVORSCHRIFTEN Wenn die Möglichkeit vorhanden ist (= kann der Stamm Entasten gedreht werden?), sollte der Stamm zu 2/3 durchgesägt Beim Entasten von dickeren Ästen gilt dasselbe Prinzip wie werden. beim Ablängen. Beschwerliche Äste sind Stück für Stück abzulängen. Den Stamm dann drehen, um das restliche Drittel des Stammes von oben durchzusägen. -
Seite 23: Enfernen Von Ästen Im Unteren Stammbereich Und Rückzugsweg
SICHERHEITSVORSCHRIFTEN Nachdem sich der Anwender für die Fällrichtung des Baumes Unterholz rund um den Baum entfernen und auf evtl. entschieden hat, muss er dessen natürliche Fallrichtung Hindernisse achten (Steine, Äste, Löcher usw.), so dass ein beurteilen. leichter Rückzugsweg gesichert ist, wenn der Baum zu fallen beginnt. - Seite 24 SICHERHEITSVORSCHRIFTEN Fällschnitt Wenn Kerb- und Fällschnitt ausgeführt sind, soll der Baum von selbst oder mit Hilfe von Fällkeil oder Fällheber fallen. Der Fällschnitt wird von der anderen Seite des Stammes ausgeführt und muss absolut horizontal verlaufen. Links vom Baumstamm stehen und mit ziehender Kette sägen. Den Fällschnitt etwa 3-5 cm (1,5-2 Zoll) oberhalb der Horizontalebene des Kerbschnitts anbringen.
-
Seite 25: Vorgehen Bei Einer Mißglückten Fällung
SICHERHEITSVORSCHRIFTEN Vorgehen bei einer mißglückten Fällung Entasten Herunterholen eines gefällten und festgeklemmten WARNUNG! Die meisten Rückschlagunfälle Baumstamms passieren beim Entasten! Behalten Sie stets den Rückschlagbereich im Auge, wenn Sie Es ist sehr gefährlich, einen Baum zu entfernen, der sich Äste abschneiden, die unter Spannung beim Fällen verfangen hat. -
Seite 26: Was Ist Was
Kettenbruch oder beim Abspringen der Kette.) 7 Stellschraube, Vergaser 20 Gashebel 8 Chokehebel/Startgassperre 21 Gashebelsperre (Verhindert unbeabsichtigtes Gasgeben.) 9 Hinterer Handgriff 22 Dekompressionsventil (345, 350) 10 Stoppschalter (Ein-/Ausschalten der Zündung.) 23 Kombischlüssel 11 Kraftstofftank 24 Kettenspannschraube 12 Schalldämpfer 25 Bedienungsanweisung 13 Umlenkstern 26 Führungsschienenschutz... -
Seite 27: Montage Von Schiene Und Kette
MONTAGE Montage von Schiene und Kette Die Kette durch Drehen der Kettenspannschraube im Uhrzeigersinn (einen Kombischlüssel verwenden) spannen. Die Kette soll gespannt werden, bis sie auf der Schienenunterseite nicht mehr durchhängt. WARNUNG! Bei Arbeiten mit der Kette sind stets Schutzhandschuhe zu tragen. Kontrollieren, dass die Kettenbremse nicht in ausgelöster Position ist, indem der Handschutz der Kettenbremse gegen den vorderen Griff geführt wird. -
Seite 28: Umgang Mit Kraftstoff
Entasten), ist eine höhere Oktanzahl zu empfehlen. Zweitaktöl • Das beste Resultat und die beste Funktion wird mit HUSQVARNA Zweitaktöl erhalten, das speziell für unsere Zweitaktmotoren entwickelt wurde. Mischungsverhältnis 1:50 (2%). • Wenn kein HUSQVARNA Zweitaktöl zur Verfügung steht, kann ein anderes, qualitativ hochwertiges Zweitaktöl für... - Seite 29 UMGANG MIT KRAFTSTOFF Tanken WARNUNG! Folgende Vorsichtsmaßnahmen verringern die Feuergefahr: Beim Tanken nicht rauchen und jegliche Wärmequellen vom Kraftstoff fernhalten. Niemals bei laufendem Motor tanken. Den Tankdeckel stets vorsichtig öffnen, so dass sich ein evtl. vorhandener Überdruck langsam abbauen kann. Den Tankdeckel nach dem Tanken wieder sorgfältig zudrehen.
-
Seite 30: Starten Und Stoppen
STARTEN UND STOPPEN Starten und stoppen Warmer Motor WARNUNG! Vor dem Start ist Folgendes zu beachten: Die Motorsäge nicht starten, ohne dass Schiene, Kette und sämtliche Abdeckungen montiert sind. Andernfalls kann sich die Kupplung lösen und Verletzungen verursachen. Startvorgang wie bei kaltem Motor, der Chokehebel wird Das Gerät zum Starten immer von der jedoch nicht in Choke-Lage geführt. - Seite 31 STARTEN UND STOPPEN Die Kettenbremse rückstellen, indem der Handschutz zum Handgriffbügel geführt wird. Damit ist die Motorsäge bereit zur Anwendung. Stoppen Zum Abstellen des Motors die Zündung ausschalten. – 31 German...
-
Seite 32: Vergaser
Kupplung lösen und Verletzungen die Leerlaufschraube T und zuletzt die Düse H justieren. verursachen. Max. Drehzahl beim Leerlaufdrehzahl, Funktion Gasgeben, U/min U/min 340, 345: 12500 2700 • Die Motordrehzahl wird mit Hilfe des Gashebels über den 350: 13000 2700 Vergaser geregelt. Im Vergaser werden Luft und Kraftstoff gemischt. -
Seite 33: Feineinstellung Des Leerlaufs
WARTUNG Feineinstellung des Leerlaufs Startvorrichtung Den Leerlauf mit der Schraube T einstellen. Falls eine Einstellung notwendig ist, bei laufendem Motor die Schraube WARNUNG! Die Rückzugfeder liegt T im Uhrzeigersinn drehen, bis die Kette mitläuft. Dann vorgespannt im Startergehäuse und kann wieder herausdrehen (gegen den Uhrzeigersinn), bis die bei unvorsichtiger Handhabung Kette still steht. -
Seite 34: Luftfilter
Montage der Startvorrichtung auszuwechseln. • Vor dem Einbau der Startvorrichtung Startseil Eine Motorsäge von HUSQVARNA kann mit verschiedenen herausziehen und die Startvorrichtung gegen das Luftfiltertypen versehen werden, je nach Kurbelgehäuse legen. Danach das Startseil langsam Arbeitsbedingungen, Wetterlage, Jahreszeit usw. Fragen Sie zurücklassen, damit die Starterklinken in die Seilrolle... -
Seite 35: Schalldämpfer
WARTUNG Schmierung des Nadellagers • Bei schwacher Leistung, wenn das Gerät schwer zu starten ist oder im Leerlauf ungleichmäßig läuft, immer zuerst die Zündkerze prüfen, bevor andere Maßnahmen eingeleitet werden. Ist die Zündkerze verschmutzt, so ist sie zu reinigen; gleichzeitig ist zu prüfen, ob der Elektrodenabstand 0,5 mm beträgt. -
Seite 36: Kühlsystem
WARTUNG Kühlsystem Benutzung im Winter Beim Betrieb bei Kälte und vor allem bei Pulverschnee können Betriebsstörungen auftreten, die folgende Ursachen haben können: Damit die Betriebstemperatur so niedrig wie möglich bleibt, ist • Zu niedrige Motortemperatur. das Gerät mit einem Kühlsystem ausgestattet. •... -
Seite 37: Tägliche Wartung
WARTUNG Wöchentliche Wartung Nachstehend folgen einige allgemeine Wartungsanweisungen. 0,5 mm Tägliche Wartung 1 Die Vibrationsdämpfer auf Beschädigung überprüfen. 2 Lager der Kupplungstrommel schmieren. 3 Falls erforderlich, Grate an den Schienenseiten planfeilen. 4 Zündkerze reinigen. Elektrodenabstand prüfen und ggf. auf 0,5 mm einstellen. 5 Die Gebläseflügel des Schwungrads reinigen. -
Seite 38: Technische Daten
TECHNISCHE DATEN Technische Daten Motor Hubraum, cm 40,8 45,0 49,4 Bohrung, mm 40,0 42,0 44,0 Hublänge, mm 32,5 32,5 32,5 Leerlaufdrehzahl, U/min 2700 2700 2700 Empfohlene max. Drehzahl, unbelastet, U/min 12500 12500 13000 Leistung, kW/ U/min 2,0/9000 2,2/9000 2,3/9000 Zündanlage Hersteller der Zündanlage Typ der Zündanlage Zündkerze... -
Seite 39: Führungsschienen- Und Kettenkombinationen
Wir, Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel. +46-36-146500, erklären hiermit unsere alleinige Haftung dafür, dass die Motorsägen der Modelle Husqvarna 340, 345 und 350, auf die sich diese Erklärung bezieht, von den Seriennummern des Baujahrs 2002 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIE DES RATES entsprechen: vom 22. - Seite 40 1140203-51 ´®z+H4C¶1n¨ ´®z+H4C¶1n¨ 2003-09-01...
