4.2 ELEKTRIČNI PRIKLOP
Črpalke GHN basic II, GHNDbasic II in SANbasic II imajo vgrajen trifazni elektromotor, ki ga priključimo na izmenično napetost
3~400 V, 50 Hz. Črpalke tipa GHNMbasic II, GHNMDbasic II in SANbasic II imajo vgrajen enofazni elektromotor 1x230 V, 50 Hz.
V navitju motorja se nahaja bimetalno stikalo. Na osnovi stanja bimetalnega stikala lahko zunanji nadzorni sistem izklopi
črpalko, če se ta preveč segreje.
Zaščitna priprava za ločitev vseh polov od napajalnega omrežja mora biti vgrajena v električni inštalaciji v skladu z nacionalnimi
inštalacijskimi predpisi. Primerna zaščitna priprava je motorsko zaščitno stikalo Iskra MIS MS 25, Schrack ALEA ali podobni.
Priključni vodnik se priklopi preko uvodnice M20 (slika 1 - POZ.7).
Priključni vodniki naj zadoščajo za trajno obremenitev nazivne moči črpalke in naj bodo primerno varovani. Nujna je uporaba
ozemljitvenega vodnika, ki naj bo priključen prvi. Ozemljitev zadošča le za varovanje črpalke. Cevovodi naj bodo ozemljeni ločeno.
• Priključitev črpalke mora izvesti usposobljena in kvalificirana oseba.
Priključitev priključnega kabla ne sme potekati na način, da je v stiku z ohišjem aparata zaradi previsokih
•
temperatur na ohišju.
• Aparat lahko uporabljajo otroci starejši od 8. leta in osebe z zmanjšanimi fizičnimi, senzoričnimi in
mentalnimi sposobnostmi ter tisti s premalo izkušnjami in znanja, le če imajo ustrezen nadzor ali so bili o tem
ustrezno poučeni glede varne uporabe in razumevanja nevarnosti ob uporabi.
Otroci se ne smejo igrati z aparatom.
•
• Čiščenje in vzdrževanje aparata ne smejo izvajati otroci brez nadzora.
Električno vezavo črpalk je potrebno izvesti po vezalni shemi (slika 3), ki je prikazana na spodnji strani električne omarice. Pred
tem se odvijači zgornji pokrov (slika 1 - POZ. 2). Po standardu IEC 60446 naj bodo vodniki za pravilno smer delovanja črpalka
sledeči:
L1: rjava
L2: črna
L3: siva

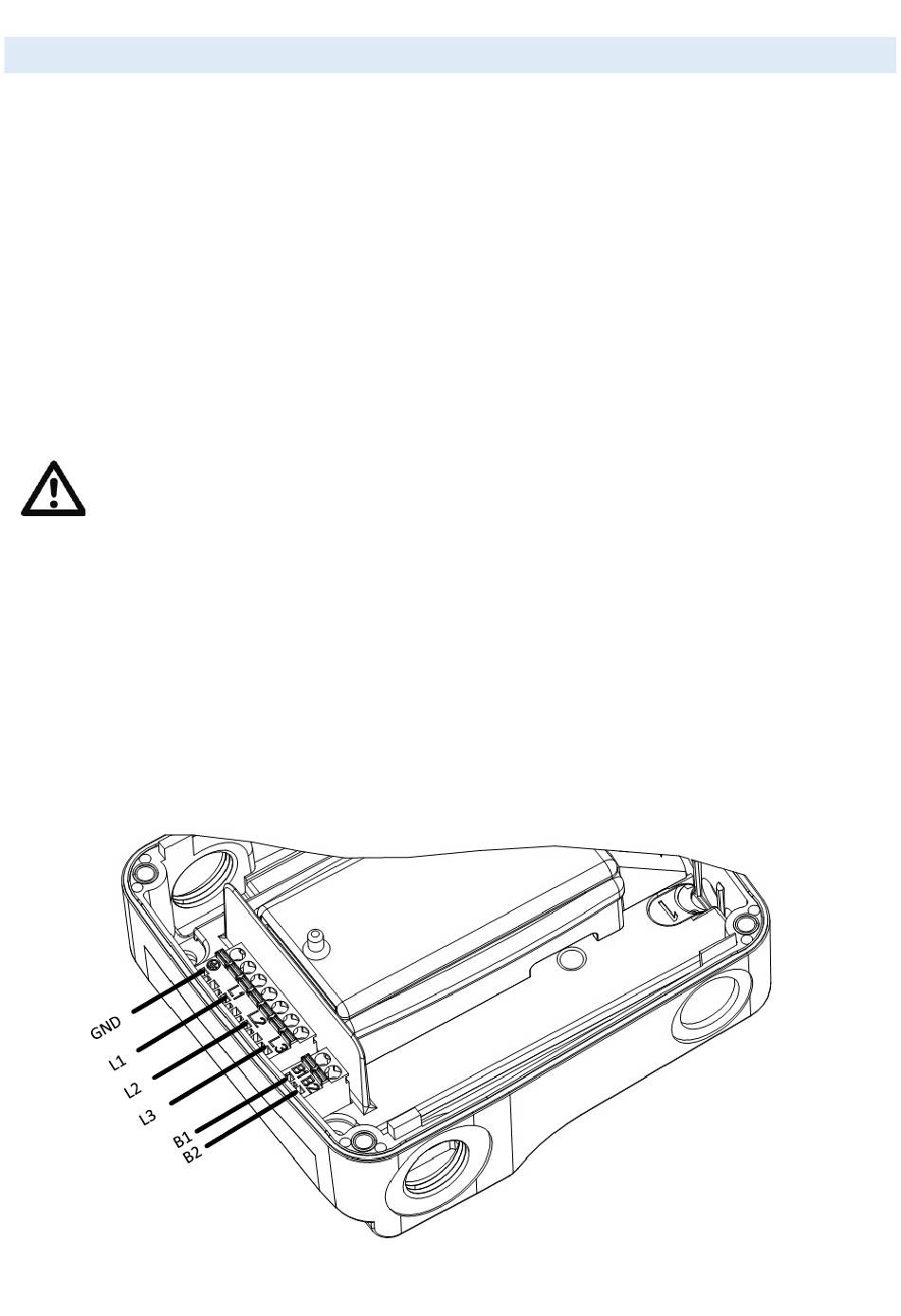

Slika 3: Električna shema
B1: bimetalna zaščita
B2: bimetalna zaščita
GND: rumeno-zelena
