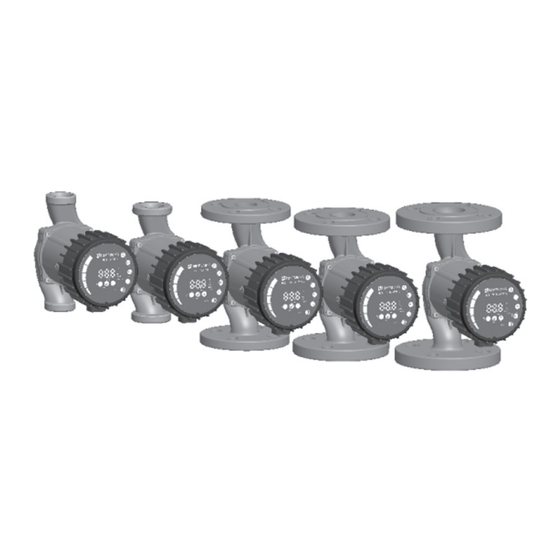

- Seite 1 NMT SMART NMTC module NAVODILA ZA VGRADNJO IN UPORABO INSTALLATION AND OPERATING MANUAL MONTAGE- UND BETRIEBSANLEITUNG 7340048 v5...
- Seite 2 EU directive Harmonized standard Machinery 2006/42/EC EN 809 EN 60335-1 Low Voltage 2006/95/EC EN 60335-2-51 EN 55014-1; EN 55014-2 Compliance of Electromagnetic compatibility the product with (EMC) 2004/108/EC EN 61000-3-2; EN 61000-3-3 EU standards Ecodesign Directive (2009/125/EC) EN 16297-1:2012 Circulators: Commission Regulation No.
- Seite 3 Vsebina Uporaba Pretočni medij Montaža Električni priklop črpalke Nastavitev in delovanje črpalke 5.1. Pogled na nadzorno ploščo 5.2. Vklop in izklop črpalke 5.3. Funkcije tipk 5.4. Nastavljanje režimov in parametrov črpalke 5.5. Opis delovanja režimov črpalke 5.6. Nastavitev črpalke na tovarniške nastavitve 5.7.
- Seite 4 Uporaba Črpalke NMT SMART so namenjene za prisilni obtok medija v sistemih za centralno ogrevanje. Črpalka neprekinjeno meri tlak in pretok ter prilagaja vrtljaje izbranemu tlaku. Pretočni medij Za normalno delovanje črpalke je potrebno zagotoviti medij, ki je čista voda ali mešanica čiste vode in sredstva proti zmrzovanju, ki mora biti primerno za sistem centralnega ogrevanja.
- Seite 5 Pred zagonom črpalke je potrebno črpalko napolniti z medijem in sistem popolnoma odzračiti. Za pravilno delovanje mora biti zagotovljen tlak na sesalni strani črpalke. Črpalka nima vijaka za odzračevanje, ker se samodejno odzrači, ko se odzrači sistem. Zrak v črpalki povzroča hrup. Ta po kratkem času izgine in črpalka deluje normalno.
- Seite 6 Nastavitev in delovanje črpalke 5.1. Pogled na nadzorno ploščo 1 Stolpični prikaz vrednosti 2 Številčni prikaz vrednosti 3 Prikaz enote trenutno izbranega parametra 4 Prikaz trenutno izbranega režima tipka tipka tipka 5.2. Vklop in izklop črpalke Ko črpalko prvič priklopimo na omrežje, začne ta obratovati z tovarniškimi nastavitvami avtomatskega režima. Ob nadaljnjih vklopih bo črpalka začela obratovati z zadnjimi nastavitvami, ki so bile nastavljene ob njenem izklopu.
- Seite 7 tipka Kratek pritisk: • potrdimo trenutno nastavljeno vrednost tako režima kot parametra. Dolg pritisk: • 3 sekunde sprožimo prehajanje med režimi, • 5 sekund v kombinaciji z dolgim pritiskom tipko nastavimo črpalko na tovarniške nastavitve. tipka Kratek pritisk: • Prehajanje med parametri navzgor, ko ne spreminjamo izbrane vrednosti parametrov, •...
- Seite 8 5.5. Opis delovanja režimov črpalke Črpalka lahko deluje z 4 različnimi režimi delovanja, s katerimi lahko nastavimo črpalko na najbolj primeren način delovanja za posamezni sistem v katerem deluje. Režimi delovanja so: • Avtomatski režim (tovarniška nastavitev) • Proporcionalni tlak • Konstantni tlak •...
- Seite 9 parametre lahko le pregledujemo. Proporcionalni tlak Konstantni tlak (sl. 5.3b) Črpalka vzdržuje trenutno nastavljen tlak (H na risbi) od pretoka 0 Maks. do maksimalne moči, kjer se prične tlak zniževati. Pri konstantnem tlaku črpalki nastavljamo le tlak (H na risbi), katerega bo črpalka vzdrževala. Ostale parametre lahko le pregledujemo.
- Seite 10 črpalk z »crossover« omrežnim kablom! Ta način je tovarniško nastavljen na NMTD SMART C črpalkah. Nastavitev tega načina delovanja je možna tudi pri NMT SMART črpalkah z naknadno inštalacijo NMTC modula. Nastavitev NMTC modula je opisana v njegovih navodilih. Tehnični podatki: NMT(D) SMART (C) Tip črpalke...
- Seite 11 6. Tehnični podatki: Moč P : 180W Priključna napetost: 230V, 50Hz Zaščita motorja: zunanja zaščita ni potrebna Razred zaščite: IP44 Razred izolacije: F Relativna zračna vlaga: maks. 95% Temperatura okolice: 0-40°C Pregled možnih napak in rešitev Temperatura medija: 2-110 °C Sistemski tlak: do 1 MPa (10 bar) Če bo na črpalki prišlo do okvare, se bo na njenem zaslonu izpisala napaka, ki povzroča okvaro.
- Seite 12 NMTC modul Splošno Ta navodila vsebujejo osnovne podatke za priklop in varnost. Nadaljnja dokumentacija se nahaja na naši spletni strani na naslovu: http://imp-pumps.com/en/documentation/ Ali preko QR kode: Uporaba NMTC modul je opcijski komunikacijski modul, ki se lahko doda na črpalko. Lahko je tovarniško ali naknadno vgrajen.
- Seite 13 Električni priklop Električni priklop in zaščita morata biti izvedena v skladu z lokalnimi predpisi. POZOR! • Pred povezavo ali namestitvijo modula, izključite električno povezavo. • Kabli morajo biti zvezani, tako da ne prečkajo pregradne stene na sredini modula. • Kabli priključeni na rele (NO, C, NC) morajo biti ločeni od ostalih povezav z dodatno izolacijo.
- Seite 14 Content Medium types Installation Electrical connection Setup and operation 5.1. Control panel 5.2. Switching the pump on and off 5.3. Pump functions 5.4. Operation and setting of pump modes 5.5. Mode descriptions 5.6. Setting the pump to the factory settings 5.7.
- Seite 15 The NMT SMART pumps are intended for forced circulation of the medium in central heating systems. The pump constantly measures pressure and flow, and adapts the speed to the selected pressure. Medium types A medium that is pure water or a mixture of pure water and antifreeze, which is appropriate for a central heating system, must be provided.
- Seite 16 Before starting the pump, the pump must be filled with the medium, and the air completely bled out of the system. For proper operation, pressure must be maintained on the suction side of the pump. The pump does not have screws for bleeding the air, as it is automatically bled with the system.
- Seite 17 Setup and operation 5.1. Control panel 1 Bar display of values 2 Numerical display of values 3 Unit display of the currently selected parameter 4 Display of the currently selected mode 5.2. Switching the pump on and off When the pump is connected to the network for the first time, it operates with the factory settings in automatic mode.
- Seite 18 Short press: • To confirm currently selected values of both mode and parameter. Long press: • 3 seconds to trigger mode selection, • 5 seconds together with long press on keys to restore pump to factory settings. Short press: • Scrolling through parameters upwards when not changing parameter values, •...
- Seite 19 5.5. Mode descriptions The pump can operate in 4 different modes. We can set the pump in the most appropriate mode, depending on the system where the pump operates. The pump modes: • Automatic mode (factory settings) • Proportional pressure • Constant pressure •...
- Seite 20 Constant pressure (figure 5.3b) The pump maintains the currently set pressure (H on the drawing), Max. from 0 flow to maximum power, where the pressure begins to drop. At constant pressure, we can only set the pressure (H on the drawing) which the pump will maintain. We can only scroll through the other parameters.
- Seite 21 This operation is only possible with the NMTC module and if both pumps are interconnected with a “crossover” network cable. This is a factory set operation for all NMTD SMART C pumps. This operation is also possible on NMTD SMART pumps, with an additional NMTC module. The installation and setup of the NMTC module is in its manual.
- Seite 22 6. Technical specifications: Power P : 180W Power supply: 230V, 50Hz Motor protection: External protection is not necessary Protection class: IP44 Insulation class: F Relative humidity: 95% Overview of possible errors and solutions Ambient temperature: 0-40°C Medium temperature: 5-110 °C System pressure: up to 1 MPa (10 bar) If pump failure occurs, the error causing the failure will appear in the display 7.
- Seite 23 NMTC module General This manual contains only basic information regarding module installation and safety. Further product documentation can be found on our website on this address: http://imp-pumps.com/en/documentation/ Or by QR code: Applications and further product documentation NMTC module is an optional communication module that can be added to the pump.
- Seite 24 Electrical installation Electrical connection and protection must be carried out according to local regulations. WARNING! • Before making any connection or fitting to the module, switch off power supply. • Wires should be routed so no wire crosses the center barrier. •...
- Seite 25 INHALTSVERZEICHNIS Allgemeine Beschreibung Fördermedien Installation Stromanschluss der Pumpe Einrichtung und Inbetriebnahme 5.1. Funktionselemente am Bedienfeld 5.2. Inbetriebnahme 5.3. Funktionstasten 5.4. Einstellen der Betriebsarten 5.5. Beschreibung der Betriebsarten 5.6. Rücksetzen der Pumpe auf Werkseinstellung 5.7. Doppelpumpe NMTD SMART (C) Technische Daten Fehlermeldung und Abhilfe NMTC modul INHALTSVERZEICHNIS...
- Seite 26 Allgemeine Beschreibung Die Umwälzpumpe NMT SMART ist für die Umwälzung von Wasser in Heizungsanlagen und Trinkwarmwasseranlagen bestimmt. Sie unterscheiden sich von den bestehenden Standardumwälzpumpen darin, dass sie sich durch Regelung „Proportionaldruckregelung“ oder „Konstantdruckregelung“ der Anlage kontinuierlich anpassen und dadurch eine optimale Einstellung des Betriebspunktes erreichen.
- Seite 27 Vor Inbetriebnahme der Pumpe ist die Heizungsanlage mit Heizungswasser zu befüllen und zu entlüften. Für den einwandfreien Betrieb muss am Saugstutzen der Mindest-Zulaufdruck gegeben sein. Die Umwälzpumpe ist selbstentlüftend und muss daher vor Inbetriebnahme nicht entlüftet werden. Luft in der Pumpe kann Geräusche verursachen, jedoch entweicht nach kurzer Zeit diese selbständig und eventuelle Geräusche verschwinden.
- Seite 28 Einrichtung und Inbetriebnahme 5.1. Funktionselemente am Bedienfeld 1 Leuchtfelder zur Wertanzeige 2 Numerische Wertanzeige 3 Anzeige der ausgewählten Parameter 4 Anzeige der Betriebsart Taste Taste Taste 5.2. Inbetriebnahme Bei erster Inbetriebnahme arbeitet die Pumpe nach Werkseinstellung im Automatikbetrieb. Zum Ausschalten der Pumpe drücken Sie 5 Sekunden die Taste.
- Seite 29 Taste Kurz halten: • Um die ausgewählten Werte der Betriebsart und der Parameter zu bestätigen Lang halten: • 3 Sekunden um den Wechsel zwischen den Betriebsarten einzuleiten • 5 Sekunden gemeinsam mit der Taste für die Werkseinstellungen der Pumpe Taste Kurz halten: •...
- Seite 30 5.5. Beschreibung der Betriebsarten Die Umwälzpumpe arbeitet in 4 verschiedenen Betriebsarten in denen die Pumpenleistung optimal an die aktuelle Anlagenbedingung angepasst werden kann. Betriebsarten: • Automatik (Werkseinstellung) • Proportionaler Druck • Konstanter Druck • Konstante Umdrehungen Jede dieser Betriebsarten kann mit der Betriebsart Nachtabsenkung kombiniert werden.
- Seite 31 Konstanter Druck (Bild 5.3b) Die Pumpe behält den eingestellten Druck bei (H t) von 0 bis zur Max. maximalen Stärke, danach beginnt der Druck zu fallen. Bei konstantem Druck kann nur der Druck, den die Pumpe halten soll, eingestellt werden. Die anderen Parameter können nur kontrolliert werden. Konstanter Druck Konstante Umdrehungen Konstante Umdrehungen (Bild 5.3c)
- Seite 32 Bei einer Fehlermeldung oder einem Ausfall der Pumpe bzw. der Kommunikation startet innerhalb 15 Sekunden die Reservepumpe ihren Betrieb (Werkseinstellung). Diese Einstellung ist möglich auch bei der NMT SMART Pumpe mit nachträglich eingebauten Kommunikationsmodul. Eine Anleitung zu den Einstellungen finden Sie in der Betriebsanleitung des Kommunikatonsmodules.
- Seite 33 Schutzklasse: IP44 Isolierungsklasse: F Relative Feuchtigkeit: 95% Raumtemperatur: 0-40°C Medientemperatur: 5-110 °C Systemdruck: bis zu 1 MPa (10 bar) Fehlermeldung und Abhilfe 7. Fehlermeldung und Abhilfe Bei Fehlermeldung zeigt die Pumpe folgende Meldung an: Bei Fehlermeldung zeigt die Pumpe folgende Meldung an: E X Y Service Code Fehlergruppe Fehlergruppe...
- Seite 34 NMTC modul Allgemein Die Betriebsanleitung beinhaltet nur allgemeine Hinweise zur Inbetrieb- nahme und Sicherheit. Weiter Informationen und Details findenSie auf unserer Internetseite unter: http://imp-pumps.com/en/documentation/ Oder QR Kode: Inbetriebnahme Das NMTC Modul ist ein optionales Kommunikationsmodul, das nachträglich auf die Pumpe installiert werden kann oder bereits in der Pumpe integriert ausgeliefert wird.
- Seite 35 Elektrischer Anschluss Der elektrische Anschluss der Pumpe an das Stromnetz muss nach den Weisungen und Vorschriften lokaler Energieunternehmen durchgeführt werden. BEACHTEN! • Vor Inbetriebnahme bzw. Montage des Modules Stromzufuhr unterbrechen • Kabelanschluss des Modules seitlich legen, Überkreuzungen über der Modemplatine vermeiden. •...
- Seite 36 3.3a 3.3b 3.3c -36-...
- Seite 37 NMT(D) SMART (C) xx/40 NMT(D) SMART (C) xx/60 -37-...
- Seite 38 NMT(D) SMART (C) xx/80 NMT(D) SMART (C) xx/100 -38-...
- Seite 39 IZJAVA O GARANCIJI IN GARANCIJSKIH POGOJIH Proizvajalec daje garancijo v trajanju 24 mesecev od dneva prodaje izdelka. Proizvajalec izjavlja: Da ima izdelek predpisane oziroma deklarirane kakovostne značilnosti. Da bo izdelek v garancijskem roku brezhibno deloval, ob upoštevanju danega tehničnega navodila. Da bo na svoje stroške odpravil okvare in pomanjkljivosti, ki so jih povzročile razlike me dejanskimi in predpisanimi ali deklariranimi kakovostnimi značilnostmi izdelka, oziroma tiste pomanjkljivosti, zaradi katerih ta izdelek...
- Seite 40 DECLARATION ON GUARANTEE AND TERMS OF GUARANTEE Guarantee period: 24 months Manufacturer declares: That the product conforms to the prescribed/declared quality. That the product will operate faultlessly within the term of guarantee if the technical instructions provided are observed by user. That he will repair faults and shortcomings at his own expense caused by eventually differences between the actual and prescribed/declared quality or those due to which the product does not operate faultlessly or the...
- Seite 41 ERKLÄRUNG ÜBER DIE GARANTIE UND GARANTIEBEDINGUNGEN Der Hersteller gibt eine 24-Monategarantie ab Verkaufsdatum des Produkts. Der Hersteller erklärt: dass das Produkt vorgeschriebene bzw. deklarierte Qualitätseigenschaften hat; dass das Produkt während der Garantiefrist bei Beachtung der gegeben technischen Anleitung fehlerfrei funktionieren wird; dass er auf eigene Kosten jede Störungen und Mangel, die durch Unterschiede zwischen tatsächlichen und vorgeschriebenen oder deklarierten Qualitätseigenschaften des Produkts verursacht worden sind, oder diejenige...
- Seite 42 Notes ____________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ _________________________________________________________ _________________________________________________________ __________________________________________________________ __________________________________________________________ _________________________________________________________ _________________________________________________________ _________________________________________________________ _________________________________________________________ ____________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ _________________________________________________________ _________________________________________________________ __________________________________________________________ __________________________________________________________ _________________________________________________________ _________________________________________________________ _________________________________________________________ _________________________________________________________ _________________________________________________________ -42-...
- Seite 43 Notes ____________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ _________________________________________________________ _________________________________________________________ __________________________________________________________ __________________________________________________________ _________________________________________________________ _________________________________________________________ _________________________________________________________ _________________________________________________________ ____________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ _________________________________________________________ _________________________________________________________ __________________________________________________________ __________________________________________________________ _________________________________________________________ _________________________________________________________ _________________________________________________________ _________________________________________________________ _________________________________________________________ -43-...
- Seite 44 Compliance of EU Directive Harmonized Standard the product with EU Machinery 2006/42/EC Low Voltage 2006/95/EC EN 60335-1 EN 60335-2-51 Electromagnetic EN 55014-1; EN 5014-2; compatibility EN 61000-3-2; EN 61000-3- 2004/108/EC IMP PUMPS d.o.o., Pod hrasti 28, SI-1218 Komenda, Slovenija IMP PUMPS d.o.o., ZAGORICA 18, 1292 Ig, SLOVENIA tel.: +381 2806 400, fax: +386 2806 460 tel.: +381 2806 400, fax: +386 2806 460 e-mail: info@imp-pumps.com...
