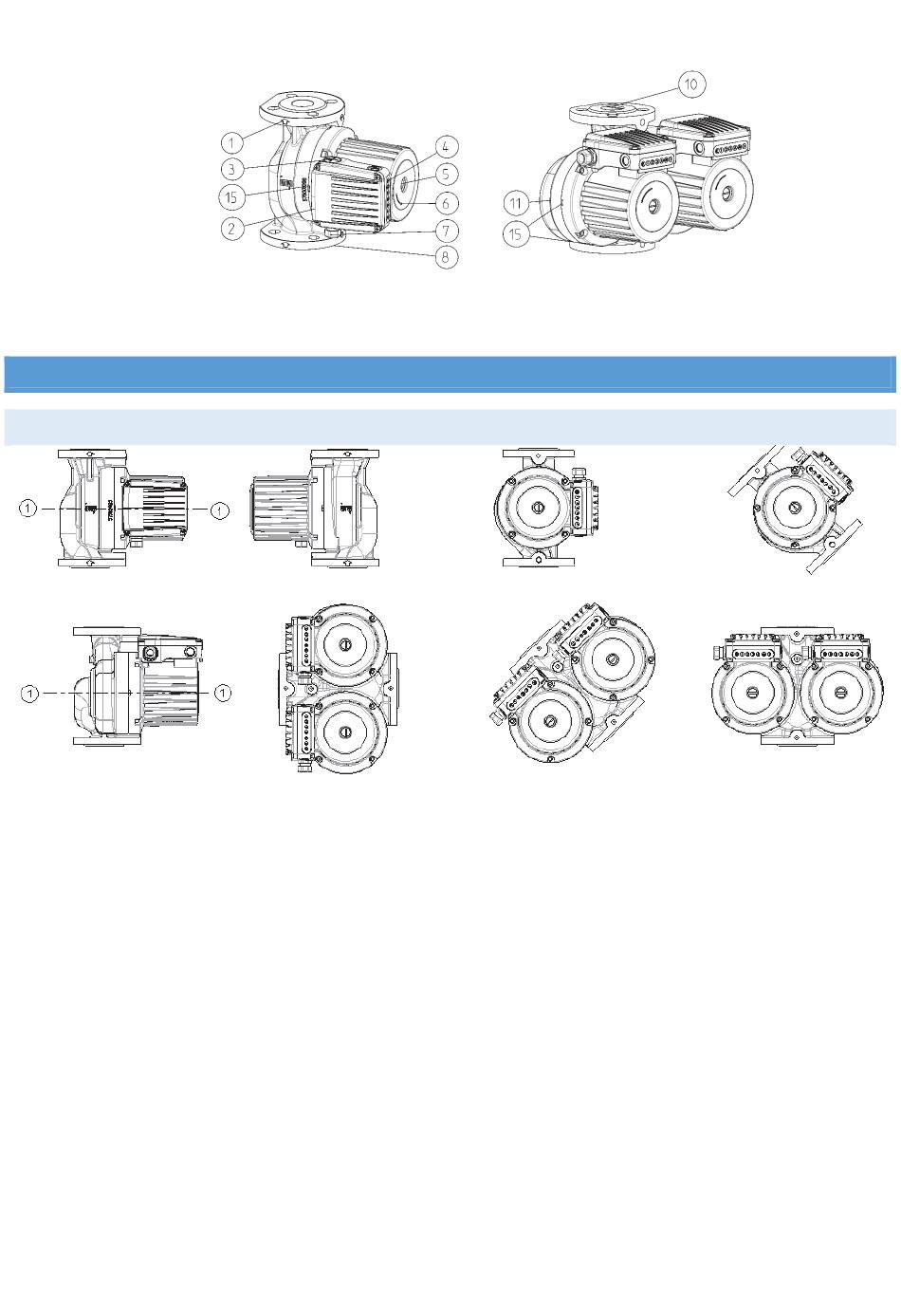

Figure 6 : GHNbasic II, SANbasic II et GHNDbasic II
4

INSTALLATION DE LA POMPE

4.1

INSTALLATION DANS LES CANALISATIONS

Figure 7: Position correcte de la pompe
La pompe est protégée par une double boîte pendant le transport. Elle peut être retirée de la boîte avec des poignées internes
ou en la soulevant par le dissipateur de chaleur. Les pompes sont conçues pour être intégré dans des brides de connexion, en
utilisant toutes les vis. Les brides de raccordement combinées sont conçues de sorte que la pompe peut être installée avec
conduites sous pression nominale PN6 ou PN10. Grâce à la conception combinée de la bride, les rondelles doivent être utilisées
sur le côté de la pompe, lors de l'installation de la pompe. Pour que la pompe fonctionne avec minimum de vibrations et bruit,
elle doit être installée dans des lignes de tuyaux avec son axe 1-1 en position horizontale, comme le montre la figure 2. Les tubes
doivent être sans courbes pendant au moins 5-10 x D (D = diamètre nominal du tuyau) des brides.
L'orientation désirée de la tête peut être obtenu en faisant tourner la tête de la pompe (des positions autorisées sont indiquées
sur la figure 1). La tête de la pompe est montée à la coulée hydraulique avec quatre vis. En dévissant ceux-ci, la tête de la pompe
peut être alors tournée.
L'ambiant autour de la pompe doit être sec et éclairé comme il faut et la pompe ne doit pas être en contact direct avec quelconque
d'objets. Les joints de la pompe empêchent de pénètre la poussière et les particules comme prescrit par classe IP. Assurez-vous
que le couvercle de la boîte de distribution est monté et que les presse-étoupe sont serrés et étanchéités.
La pompe assurera la plus longue durée de vie avec à la température ambiante chambrée et la température du liquide modérée.
Un fonctionnement prolongé à des températures élevées pourrait augmenter l'usure. Le vieillissement est accéléré par puissance
et températures élevées.
