Tesisat; Montaj; Kavrama Malzemesine Göre Ayarlama - probst VTK-V Betriebsanleitung

Tesisat

4 Tesisat
4.1

Montaj

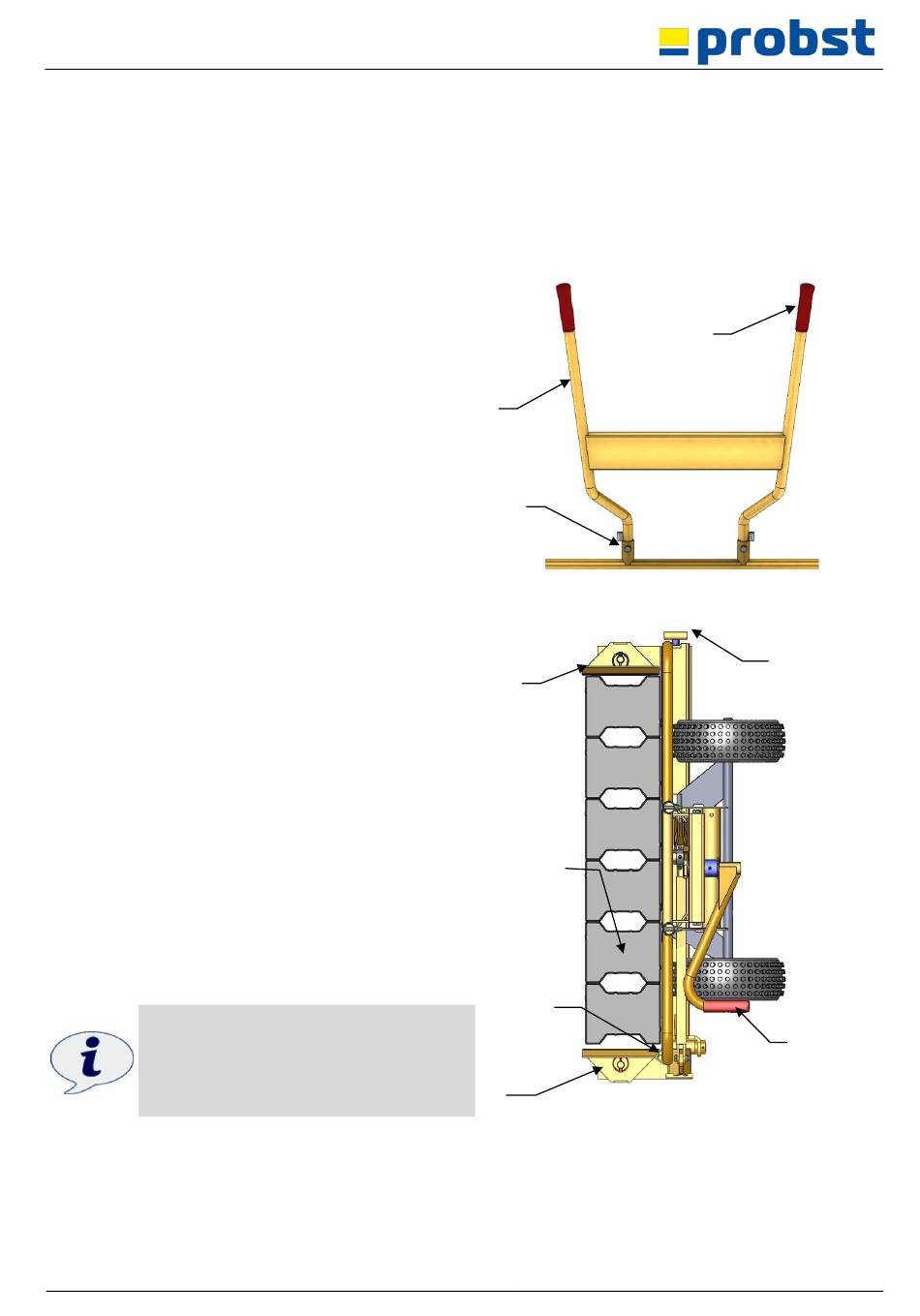

VTK-V kilitli taş taşıma arabası önceden monte edilmiş olarak teslim edilir, sadece kılavuz tutamakların aşağıdaki
gibi takılması gerekir:
•
Kolları (1) dikme borularına (11) yerleştirin ve ardından
ekteki vidalarla sabitleyin.
4.2 Kavrama malzemesine göre ayarlama
•
Germe kolunu (5) sola doğru yerleştirin (çizildiği gibi)
➔ Sol çene (13) açık konumdadır.
•
VTK-V'yi kavranacak nesneye yaklaştırın ve
kavranacak nesnenin dayanağa (4) dayandığından
emin olun.
•
Ayar vidasını (10) sağ çene (12) kavranacak nesneye
gevşek bir şekilde dayanana kadar saat yönünde
çevirin.
•
Ayar vidasını (10) saat yönünün tersine iki ila üç tur
geri çevirin.
•
Sıkıştırma kolunu (5) saat yönünde gidebildiği kadar
çevirin.
➔ Sol çene (13) kavranacak nesneye dayanır ve
kelepçeler.
Sıkıştırma kolunu (5) çalıştırmak için çok fazla güç
gerekiyorsa veya kavrama malzemesi düzgün bir şekilde
sıkıştırılmamışsa, ayar prosedürünü tekrar gerçekleştirmeli
ve ayar vidasını (10) buna göre ayarlamalısınız.
Kol üzerindeki yük çok ağırsa, malzeme
deformasyonu meydana gelebilir.
