4

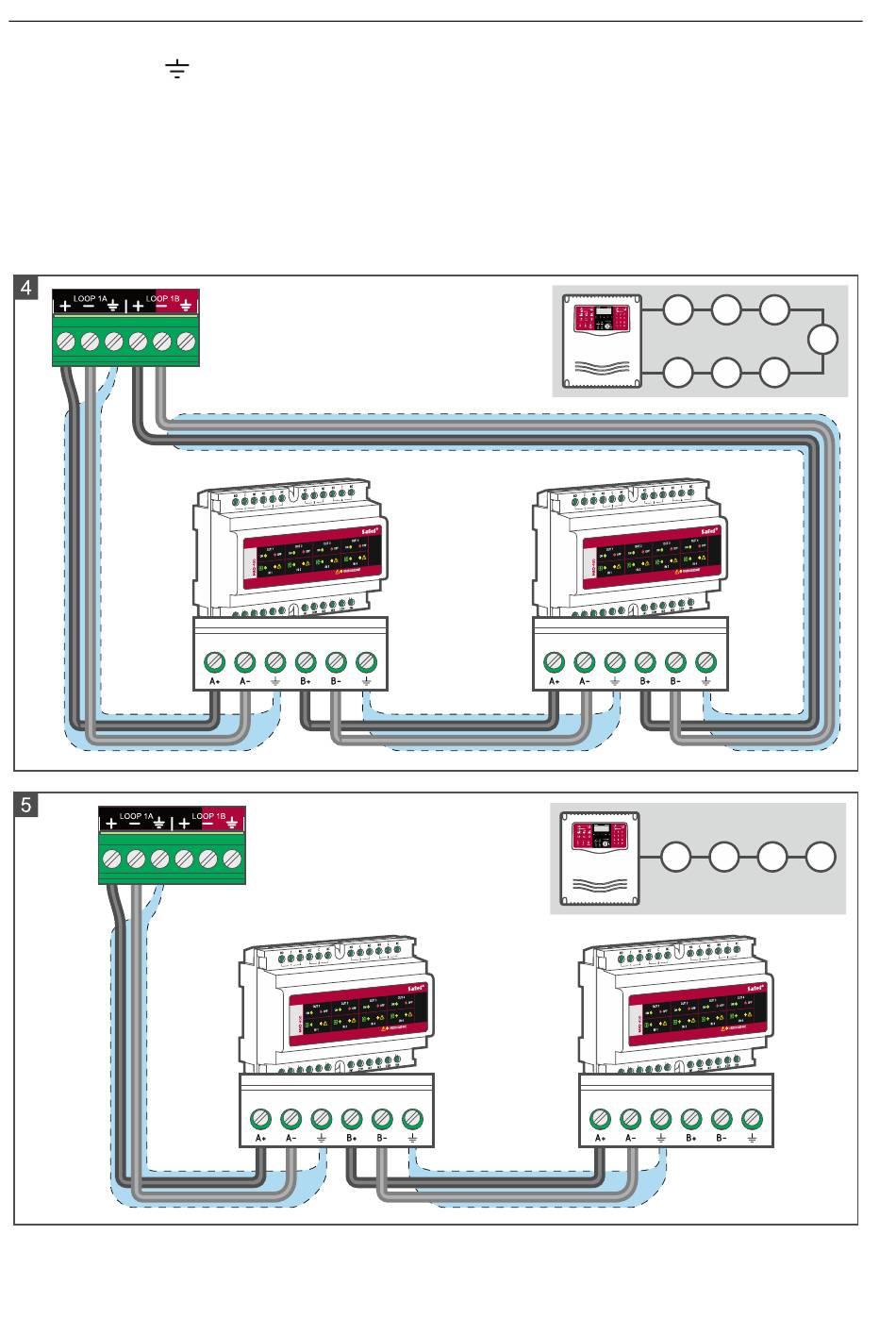

Leiter an die Klemmen B+ und B- an (Abb. 5). Schließen Sie die Kabelschirme an die
Klemmen E /
3. Schließen Sie die Geräte an die Eingänge an. Abb. 6 stellt den Anschluss von Geräten
am Beispiel des Eingangs IN1 dar. Der Stromkreis sollte mit einem 10 kΩ
Abschlusswiderstand abgeschlossen werden. In Reihe mit dem Gerätekontakt muss ein
1 kΩ Widerstand angeschlossen werden. Das Programm der Zentrale ermöglicht es,
jeden Eingang auszuschalten, wenn er nicht verwendet werden soll (der Widerstand
muss dann nicht angeschraubt werden).
4. Schließen Sie die Geräte an die Relaisausgänge an.
an.
MIO-400
SATEL
