2

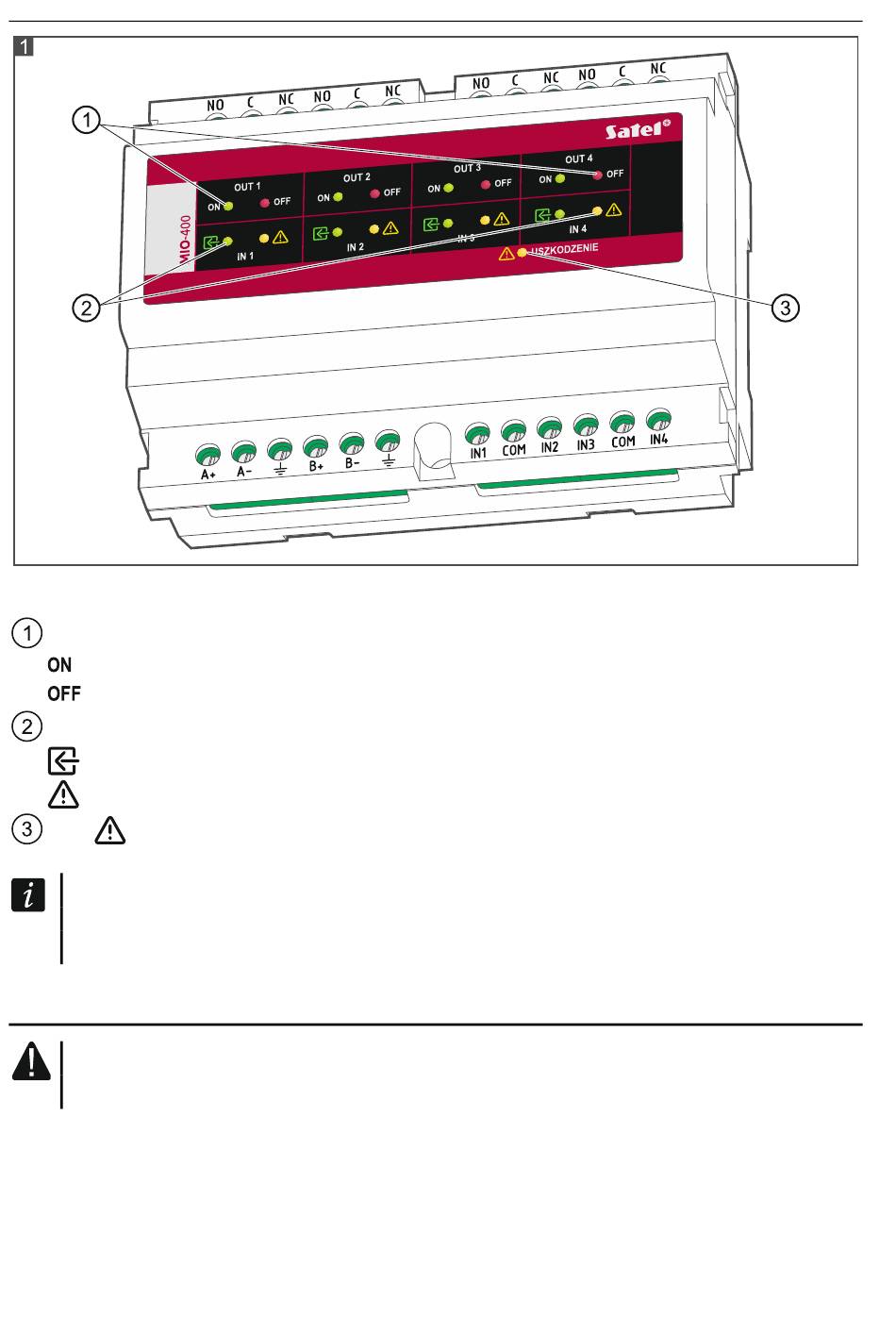

LEDs
LEDs zur Anzeige des Zustands von Relaisausgängen:
[grün] – leuchtet, wenn das Relais eingeschaltet ist,
[rot] – leuchtet, wenn das Relais ausgeschaltet ist,
LEDs zur Anzeige des Zustands von Eingängen:
[grün] – leuchtet, wenn der Eingang aktiv ist,
[gelb] – leuchtet, wenn der Eingang gestört ist.
[gelb] – leuchtet, wenn das Modul, ein Relaisausgang oder ein Eingang gestört
LED
ist.
Die LEDs sind ausgeschaltet, um die Stromaufnahme durch das Modul zu begrenzen.
In der Bedienungsanleitung der Brandmelderzentrale finden Sie Information, wie sie
für Diagnosezwecke eingeschaltet werden können.
3. Installation
Alle elektrischen Anschlüsse sind bei abgeschalteter Stromversorgung
auszuführen.
Das Modul ist für die Installation in Innenräumen mit normaler Luftfeuchtigkeit vorgesehen.
1. Befestigen Sie das Modul an der DIN-Schiene (siehe Abb. 2) oder schrauben Sie es an
die Wand (siehe Abb. 3). Wenn das Modul an die Wand geschraubt werden soll,
verwenden Sie entsprechende Dübel (andere für Beton oder Ziegel, andere für Gips,
usw.).
MIO-400
SATEL
