Satel ACSP MIO-400 Bedienungsanleitung
Satel ACSP MIO-400 Bedienungsanleitung

Satel ACSP MIO-400 Bedienungsanleitung

Modul konventioneller eingänge und ausgänge

Werbung

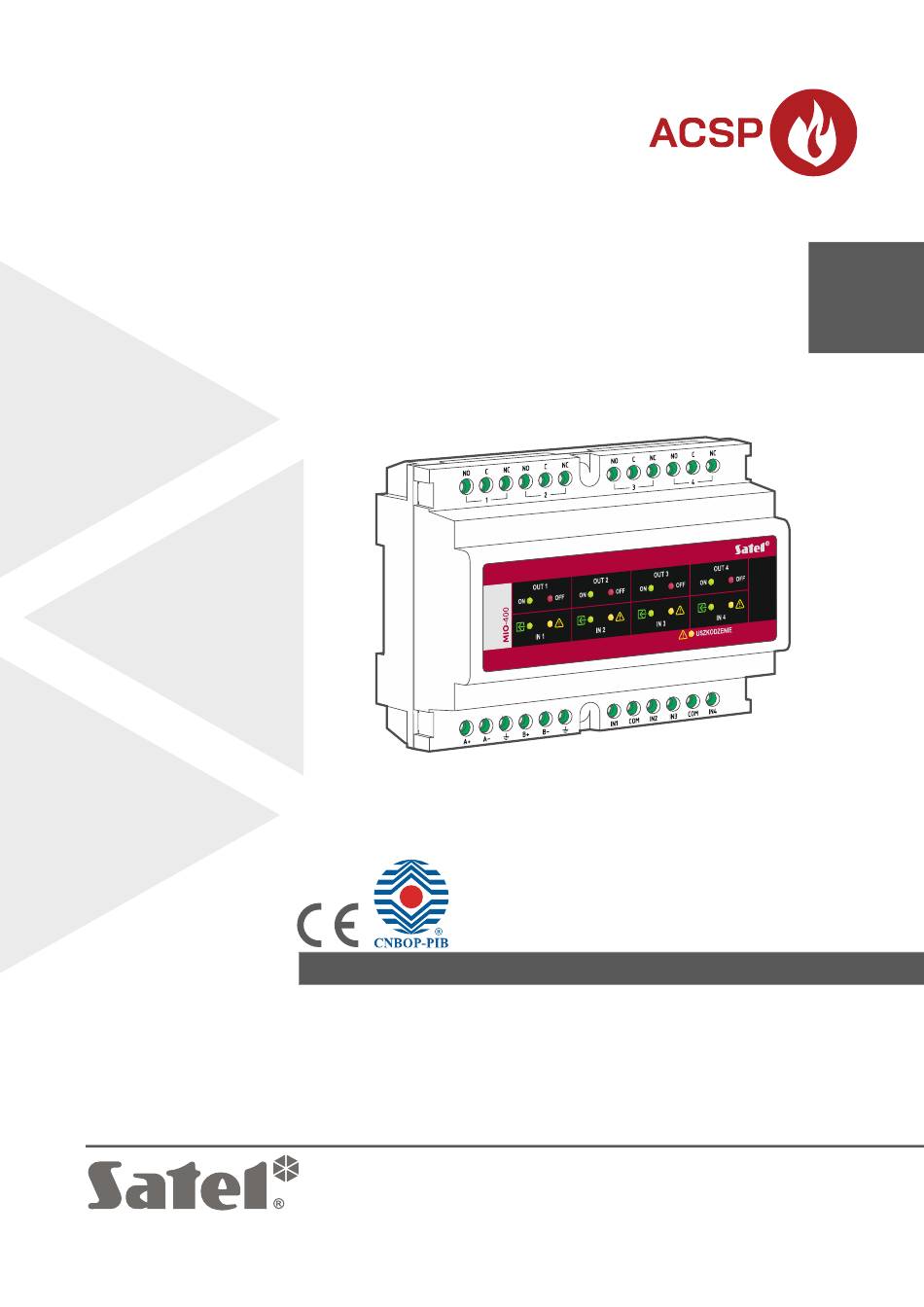

Modul konventioneller Eingänge und Ausgänge
MIO-400
DE
Firmwareversion 1.00
mio-400_de 02/23
SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN
Tel. +48 58 320 94 00
www.satel.pl

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Satel ACSP MIO-400

  • Seite 1 Modul konventioneller Eingänge und Ausgänge MIO-400 Firmwareversion 1.00 mio-400_de 02/23 SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN Tel. +48 58 320 94 00 www.satel.pl...
  • Seite 2 WICHTIG Das Gerät soll durch qualifiziertes Fachpersonal installiert werden. Bevor Sie zur Installation übergehen, lesen Sie bitte sorgfältig diese Anleitung, um eventuelle Fehler und dadurch eine fehlerhafte Funktion oder Beschädigungen an der Anlage zu vermeiden. Alle elektrischen Anschlüsse sind bei abgeschalteter Stromversorgung auszuführen. Eingriffe in die Konstruktion, eigenmächtige Reparaturen oder Änderungen, die vom Hersteller nicht erlaubt sind, lassen die Garantie entfallen.
  • Seite 3: Eigenschaften

    Das Modul MIO-400 dient zur:  Überwachung von Brandschutzeinrichtungen oder Brandschutzsystemen und anderen Einrichtungen,  Steuerung von Brandschutzeinrichtungen oder Brandschutzsystemen und anderen Einrichtungen. Es ist für den Betrieb in der Melderlinie der adressierbaren Brandmelderzentrale ACSP-402 vorgesehen. 1. Eigenschaften  4 Eingänge: –...
  • Seite 4 MIO-400 SATEL LEDs LEDs zur Anzeige des Zustands von Relaisausgängen: [grün] – leuchtet, wenn das Relais eingeschaltet ist, [rot] – leuchtet, wenn das Relais ausgeschaltet ist, LEDs zur Anzeige des Zustands von Eingängen: [grün] – leuchtet, wenn der Eingang aktiv ist, [gelb] –...
  • Seite 5 SATEL MIO-400 2. Schließen Sie die Leitungen der Melderlinie an das Modul an (Abb. 4 – Ringleitung (Loop); Abb. 5 – Stichleitung). An die Klemmen A+ und A- schließen Sie die Leitungen von der Zentrale / einem anderen Gerät an. An die Klemmen B+ und B- schließen Sie die Leitungen zum anderen Gerät / zur Zentrale an.
  • Seite 6 MIO-400 SATEL Leiter an die Klemmen B+ und B- an (Abb. 5). Schließen Sie die Kabelschirme an die Klemmen E / 3. Schließen Sie die Geräte an die Eingänge an. Abb. 6 stellt den Anschluss von Geräten am Beispiel des Eingangs IN1 dar. Der Stromkreis sollte mit einem 10 kΩ...
  • Seite 7: Wartung

    SATEL MIO-400 4. Wartung Die Elemente des Brandmeldesystems müssen regelmäßig gewartet werden. Das Modul MIO-400 benötigt regelmäßige Wartungs- und Instandhaltungsarbeiten, die mindestens alle 6 Monate durchgeführt werden sollen. Räumen schwierigen Betriebsbedingungen (z. B. Staub, Korrosionsgefahr, usw.) sollen die periodischen Prüfungen häufiger durchgeführt werden.
  • Seite 8 Normen EN 54-18:2005 + AC:2007 Eingangs-/Ausgangsgeräte und EN 54-17:2005 + AC:2007 Kurzschlussisolatoren. Das Zertifikat samt der Leistungserklärung können Sie von unserer Website www.satel.pl herunterladen. SATEL Sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN 1438 1438-CPR-0853 DOP/CPR/0853...
