Emperaturreporte - optris MS Bedienungsanleitung

Mit der Schaltfläche S
Sichern als] wird ein Explorerfenster zur
Auswahl von Speicherort und Dateinamen
geöffnet.
Unter dem Menüeintrag Optionen [Menü:
Einstellungen\ Optionen] können Parameter
zur Datensicherung verändert werden.
B
ILDBASIERTE

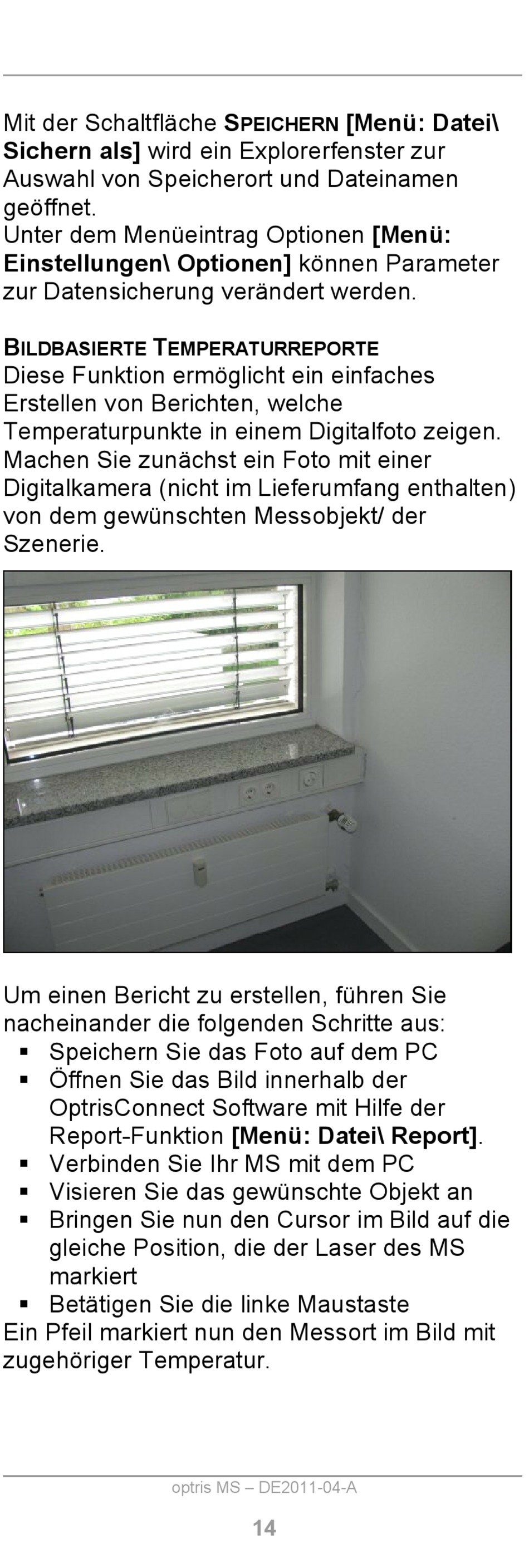

Diese Funktion ermöglicht ein einfaches
Erstellen von Berichten, welche
Temperaturpunkte in einem Digitalfoto zeigen.
Machen Sie zunächst ein Foto mit einer
Digitalkamera (nicht im Lieferumfang enthalten)
von dem gewünschten Messobjekt/ der
Szenerie.
Um einen Bericht zu erstellen, führen Sie
nacheinander die folgenden Schritte aus:
 Speichern Sie das Foto auf dem PC
 Öffnen Sie das Bild innerhalb der
OptrisConnect Software mit Hilfe der
Report-Funktion [Menü: Datei\ Report].
 Verbinden Sie Ihr MS mit dem PC
 Visieren Sie das gewünschte Objekt an
 Bringen Sie nun den Cursor im Bild auf die
gleiche Position, die der Laser des MS
markiert
 Betätigen Sie die linke Maustaste
Ein Pfeil markiert nun den Messort im Bild mit
zugehöriger Temperatur.
PEICHERN
T

EMPERATURREPORTE

optris MS – DE2011-04-A
14
[Menü: Datei\
