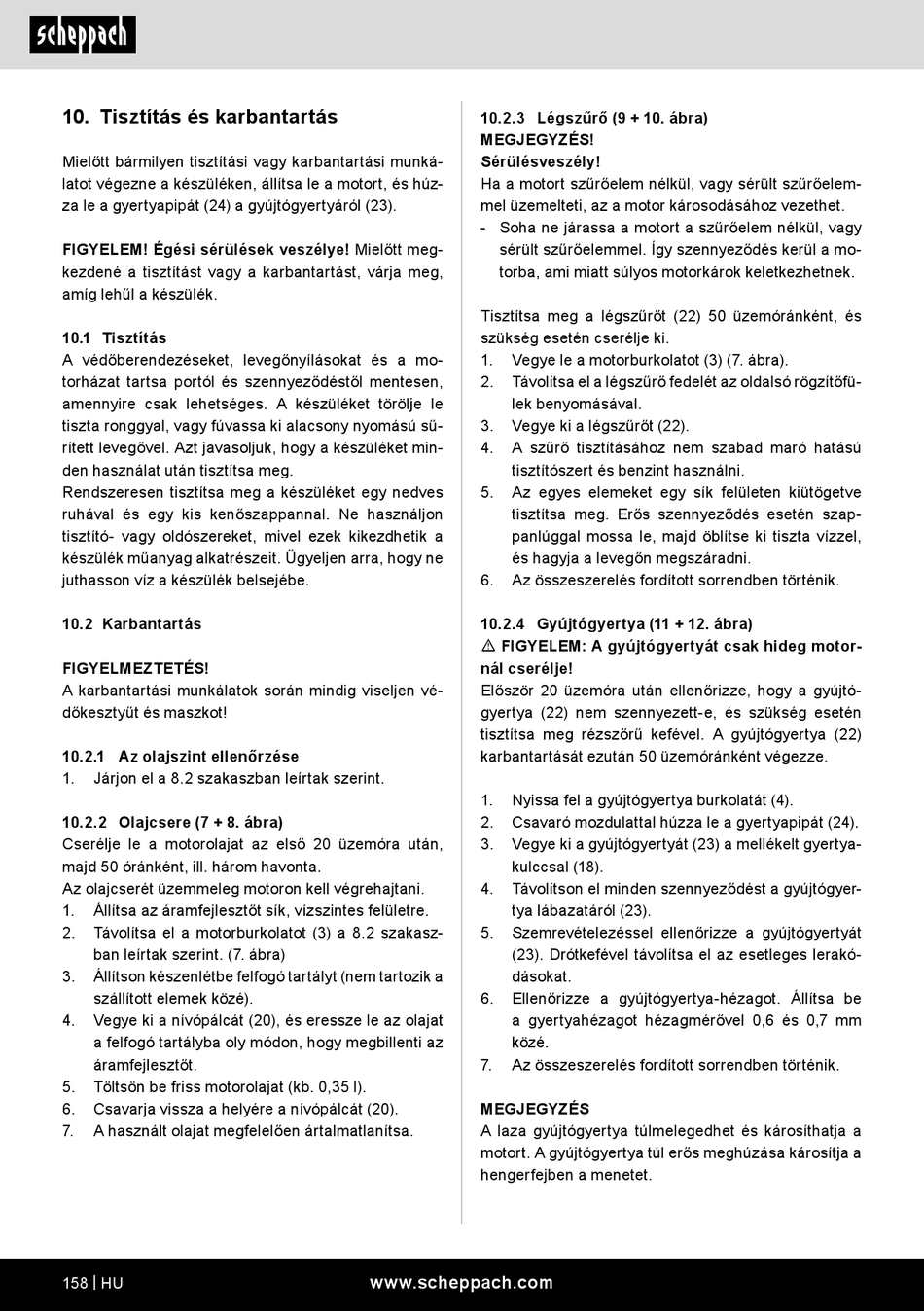

10. Tisztítás és karbantartás
Mielőtt bármilyen tisztítási vagy karbantartási munká-
latot végezne a készüléken, állítsa le a motort, és húz-
za le a gyertyapipát (24) a gyújtógyertyáról (23).
FIGYELEM! Égési sérülések veszélye! Mielőtt meg-
kezdené a tisztítást vagy a karbantartást, várja meg,
amíg lehűl a készülék.
10.1 Tisztítás
A védőberendezéseket, levegőnyílásokat és a mo-
torházat tartsa portól és szennyeződéstől mentesen,
amennyire csak lehetséges. A készüléket törölje le
tiszta ronggyal, vagy fúvassa ki alacsony nyomású sű-
rített levegővel. Azt javasoljuk, hogy a készüléket min-
den használat után tisztítsa meg.
Rendszeresen tisztítsa meg a készüléket egy nedves
ruhával és egy kis kenőszappannal. Ne használjon
tisztító- vagy oldószereket, mivel ezek kikezdhetik a
készülék műanyag alkatrészeit. Ügyeljen arra, hogy ne
juthasson víz a készülék belsejébe.
10.2 Karbantartás
FIGYELMEZTETÉS!
A karbantartási munkálatok során mindig viseljen vé-
dőkesztyűt és maszkot!
10.2.1 Az olajszint ellenőrzése
1. Járjon el a 8.2 szakaszban leírtak szerint.
10.2.2 Olajcsere (7 + 8. ábra)
Cserélje le a motorolajat az első 20 üzemóra után,
majd 50 óránként, ill. három havonta.
Az olajcserét üzemmeleg motoron kell végrehajtani.
1. Állítsa az áramfejlesztőt sík, vízszintes felületre.
2. Távolítsa el a motorburkolatot (3) a 8.2 szakasz-
ban leírtak szerint. (7. ábra)
3. Állítson készenlétbe felfogó tartályt (nem tartozik a
szállított elemek közé).
4. Vegye ki a nívópálcát (20), és eressze le az olajat
a felfogó tartályba oly módon, hogy megbillenti az
áramfejlesztőt.
5. Töltsön be friss motorolajat (kb. 0,35 l).
6. Csavarja vissza a helyére a nívópálcát (20).
7. A használt olajat megfelelően ártalmatlanítsa.
158 | HU
10.2.3 Légszűrő (9 + 10. ábra)
MEGJEGYZÉS!
Sérülésveszély!
Ha a motort szűrőelem nélkül, vagy sérült szűrőelem-
mel üzemelteti, az a motor károsodásához vezethet.
- Soha ne járassa a motort a szűrőelem nélkül, vagy
sérült szűrőelemmel. Így szennyeződés kerül a mo-
torba, ami miatt súlyos motorkárok keletkezhetnek.
Tisztítsa meg a légszűrőt (22) 50 üzemóránként, és
szükség esetén cserélje ki.
1. Vegye le a motorburkolatot (3) (7. ábra).
2. Távolítsa el a légszűrő fedelét az oldalsó rögzítőfü-
lek benyomásával.
3. Vegye ki a légszűrőt (22).
4. A szűrő tisztításához nem szabad maró hatású
tisztítószert és benzint használni.
5. Az egyes elemeket egy sík felületen kiütögetve
tisztítsa meg. Erős szennyeződés esetén szap-
panlúggal mossa le, majd öblítse ki tiszta vízzel,
és hagyja a levegőn megszáradni.
6. Az összeszerelés fordított sorrendben történik.
10.2.4 Gyújtógyertya (11 + 12. ábra)
m FIGYELEM: A gyújtógyertyát csak hideg motor-
nál cserélje!
Először 20 üzemóra után ellenőrizze, hogy a gyújtó-
gyertya (22) nem szennyezett-e, és szükség esetén
tisztítsa meg rézszőrű kefével. A gyújtógyertya (22)
karbantartását ezután 50 üzemóránként végezze.
1. Nyissa fel a gyújtógyertya burkolatát (4).
2. Csavaró mozdulattal húzza le a gyertyapipát (24).
3. Vegye ki a gyújtógyertyát (23) a mellékelt gyertya-
kulccsal (18).
4. Távolítson el minden szennyeződést a gyújtógyer-
tya lábazatáról (23).
5. Szemrevételezéssel ellenőrizze a gyújtógyertyát
(23). Drótkefével távolítsa el az esetleges lerakó-
dásokat.
6. Ellenőrizze a gyújtógyertya-hézagot. Állítsa be
a gyertyahézagot hézagmérővel 0,6 és 0,7 mm
közé.
7. Az összeszerelés fordított sorrendben történik.
MEGJEGYZÉS
A laza gyújtógyertya túlmelegedhet és károsíthatja a
motort. A gyújtógyertya túl erős meghúzása károsítja a
hengerfejben a menetet.
