8.6.2 Außenliegenden Stoßdämpfer tauschen (Verriegelte
13.00 | SRU-plus | Montage- und Betriebsanleitung | de | 389442
Mittelstellung)

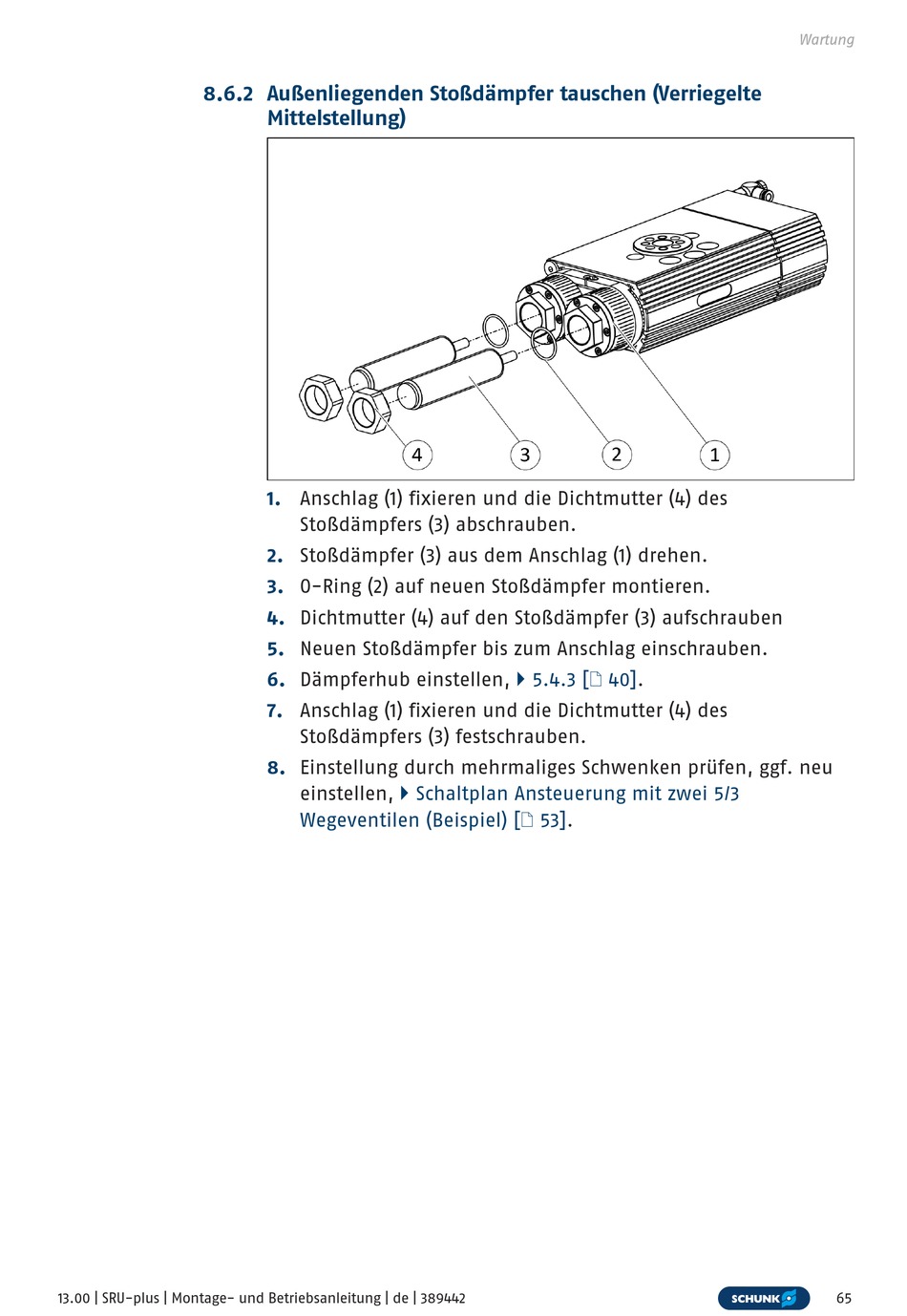

1. Anschlag (1) fixieren und die Dichtmutter (4) des
Stoßdämpfers (3) abschrauben.
2. Stoßdämpfer (3) aus dem Anschlag (1) drehen.
3. O-Ring (2) auf neuen Stoßdämpfer montieren.
4. Dichtmutter (4) auf den Stoßdämpfer (3) aufschrauben
5. Neuen Stoßdämpfer bis zum Anschlag einschrauben.
6. Dämpferhub einstellen,
7. Anschlag (1) fixieren und die Dichtmutter (4) des
Stoßdämpfers (3) festschrauben.
8. Einstellung durch mehrmaliges Schwenken prüfen, ggf. neu
einstellen, } Schaltplan Ansteuerung mit zwei 5/3
Wegeventilen (Beispiel)
[/ 40].
} 5.4.3
[/ 53].
