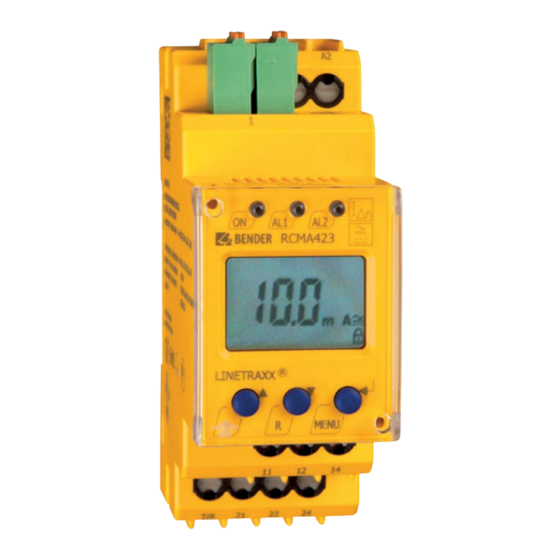

LINETRAXX® RCMA423
Differenzstrom-Überwachungsgerät
zur Überwachung von AC- und (pulsierenden) DC-Strömen I
= 10 mA...3 A in TN- und TT-Systemen
Δ
Residual current monitor
for monitoring AC- and (pulsed) DC-currents I
= 10 mA...3 A in TN- and TT systems
Δ
RCMA423_D00063_00_Q_DEEN/11.2020
Kurzanleitung/Quickstart guide DE/EN
Inhaltsverzeichnis
Verwandte Anleitungen für Bender LINETRAXX RCMA423
Inhaltszusammenfassung für Bender LINETRAXX RCMA423
- Seite 1 LINETRAXX® RCMA423 Differenzstrom-Überwachungsgerät zur Überwachung von AC- und (pulsierenden) DC-Strömen I = 10 mA…3 A in TN- und TT-Systemen Δ Residual current monitor for monitoring AC- and (pulsed) DC-currents I = 10 mA…3 A in TN- and TT systems Δ RCMA423_D00063_00_Q_DEEN/11.2020 Kurzanleitung/Quickstart guide DE/EN...
-
Seite 2: Differenzstrom-Überwachungsgerät
Part of the device documentation in addi- sind neben dieser Kurzanleitung die tion to this quickstart guide is the enclosed „Sicherheitshinweise für Bender-Produkte“ “Safety instructions for Bender products“ und das dazugehörige Handbuch, herun- and the manual, downloadable at terladbar unter https://www.bender.de/ https://www.bender.de/en/service-sup-... -
Seite 3: Montage
LINETRAXX® RCMA423 Abmessungen Dimensions 36 mm Montage Mounting Variante A: Montage auf Hutschiene Option A: DIN rail mounting Option B: Screw mounting Variante B: Schraubbefestigung Click & Click! Wiring Anschluss Verdrahten Sie das Gerät gemäß Anschlussbild. Connect the device according the wiring diagram. -
Seite 4: Display Elements
LINETRAXX® RCMA423 –12V +12V CTX... CTUB101- S1(k) S2(l) CTBC... +12V –12V T Klemme / Terminal Anschlüsse Connections Anschluss der Versorgungsspannung U A1, A2 Connection of supply voltage U Buchse für Anschlussleitung CTX… Socket for the connecting cable CTX… zum Messstromwandler to the measuring current transformer Anschluss für kombinierte Test- und Connection for combined test and reset button... -
Seite 5: Menu Structure
LINETRAXX® RCMA423 Menüstruktur Menu structure Einstellbarer Parameter Menü / Menu Adjustable parameter Ansprechwerte abfragen und einstellen: Response values query and setting: – Differenzstrom I2 (I ) (AL2) – Residual current I2 (I ) (AL2) Δn2 Δn2 – Differenzstrom I1 (I ) (AL1) –... -
Seite 6: Technische Daten
LINETRAXX® RCMA423 Technische Daten Technical data Isolationskoordination nach IEC 60664-1/IEC 60664-3 Insulation coordination acc. to IEC 60664-1/IEC 60664-3 RCMA423-D-1 RCMA423-D-1 Bemessungsspannung ..........100 V Rated insulation voltage ..........100 V Überspannungskategorie/Verschmutzungsgrad ....III/3 Overvoltage category/ pollution degree......III/3 Bemessungs-Stoßspannung .........2,5 kV Rated impulse voltage ..........2,5 kV RCMA423-D-2 RCMA423-D-2:... -
Seite 7: Ordering Information
LINETRAXX® RCMA423 Bestellangaben Ordering information Versorgungsspannung U Handbuch Nr. Ansprechbereich I Modell / Type Art.-Nr. / Art.-No. Supply voltage U Manual No. Δn B74043023 DC 9,6…94 V / B74043023W RCMA423-D-1 AC 42…460 Hz,16…72 V B94043023 B94043023W 30 mA…3 A D00063 B74043025 DC 70…300 V / B74043025W... - Seite 8 Nachdruck und Vervielfältigung Reprinting and duplicating nur mit Genehmigung des Herausgebers. only with permission of the publisher. Bender GmbH & Co. KG Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Deutschland PO Box 1161 • 35301 Grünberg • Germany Londorfer Str.
