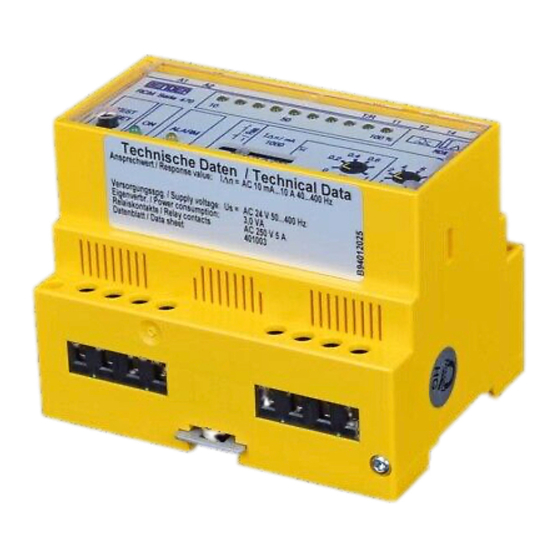

RCM470LY / RCM475LY
Differenzstrom-
Überwachungsgerät
Bestimmungsgemäße Verwendung
Differenzstrom-Überwachungsgeräte
RCM475LY-.. dienen zur Erfassung von Differenzströmen (AC oder
DC pulsierend) in geerdeten Systemen (TN- und TT-Systemen). Sie
sind für den Einsatz in AC Systemen bestimmt. Es können sowohl
einphasige als auch dreiphasige Systeme überwacht werden.
Ebenso können sie zur Stromüberwachung von im Normalfall
stromlosen Einzelleitern (z.B. PE-, PA-Leiter) eingesetzt werden.
In der Ausführung RCM475LY-.. ist der Messstromwandler
(ø 18 mm) im Gerät integriert, während für die Baureihe
RCM470LY externe Messstromwandler eingesetzt werden (siehe
Tabelle „Messstromwandler").
Sicherheitshinweise allgemein
Montage, Anschluss und Inbetriebnahme nur durch Elektrofach-
kraft! Beachten Sie unbedingt:
die bestehenden Sicherheitsvorschriften und
das beiliegende Blatt "Wichtige sicherheitstechnische Hin-
weise für BENDER-Produkte".
Wirkungsweise
Der gewünschte Ansprechwert I
schreitet der gemessene Differenzstrom den eingestellten An-
sprechwert und ist die Ansprechzeit abgelaufen, so leuchtet die
Alarm-LED auf und das Alarm-Relais schaltet. Der aktuelle Mess-
wert wird auf einer LED-Laufpunktanzeige in Prozent, bezogen
auf den eingestellten Ansprechwert, angezeigt. Eine Ansprech-
verzögerung ist einstellbar.
Die Alarmmeldungen können gespeichert werden. Das Rückset-
zen der Fehlerspeicherung erfolgt durch die RESET-Taste. Mit der
TEST-Taste kann die Gerätefunktion geprüft werden.
Nur RCM475LY: Der Messwandlerkreis wird permanent über-
wacht. Bei Aderbruch schaltet das Alarmrelais und die Alarm-LED
blinkt.

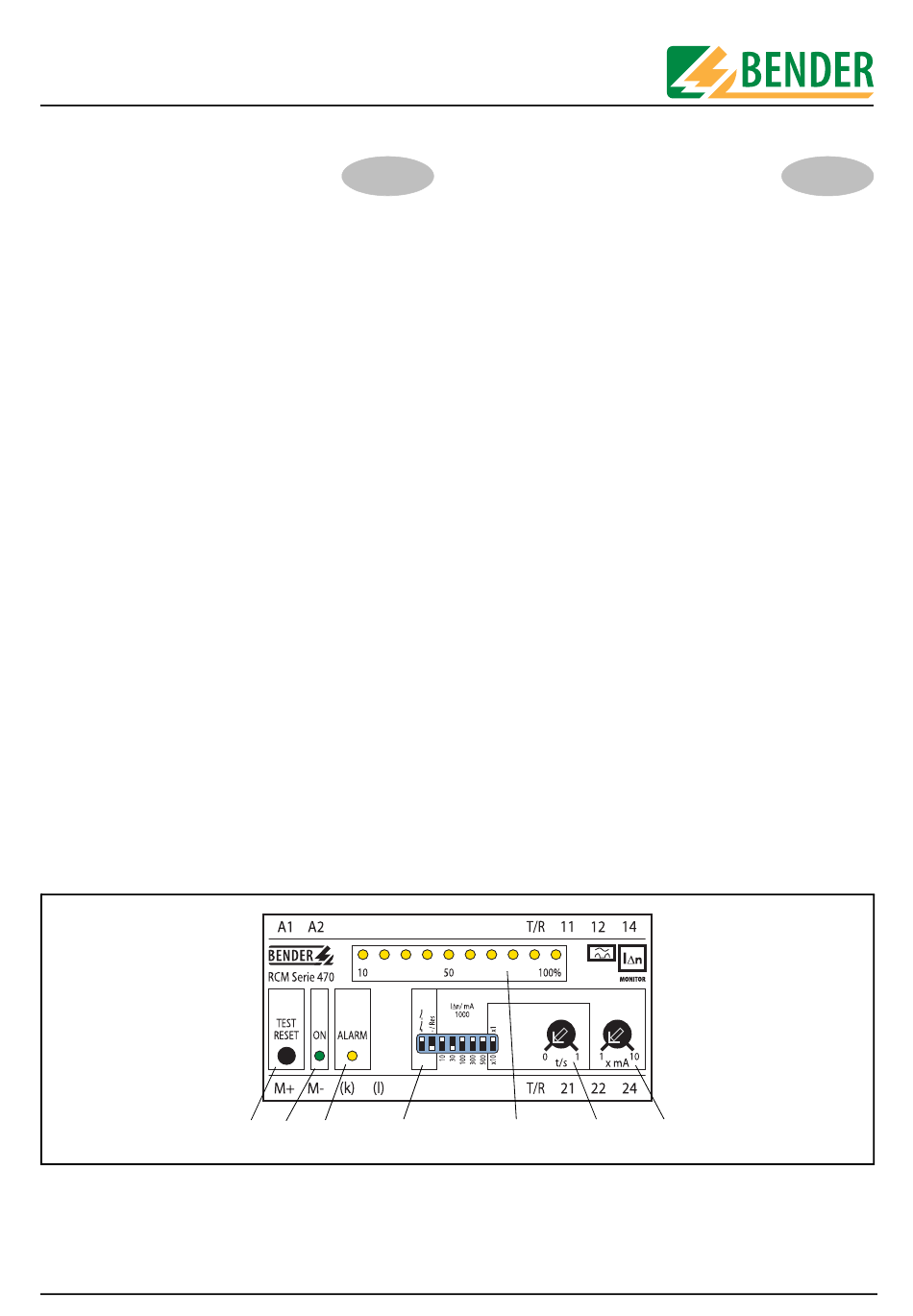

Bedienelemente
1
kombinierte Test- und Reset-Taste:
< 1 s drücken:
Reset,
2
LED „ON" leuchtet, wenn Gerät eingeschaltet ist
3
LED „Alarm", leuchtet bei Überschreiten des Ansprech-
wertes und nach Ablauf der Ansprechverzögerungszeit.
TBP401003deen / 09.2008
Deutsch
RCM470LY-..
ist stufenlos einstellbar. Über-
Δn
1
2
3
4
> 2 s drücken:
Test
Residual Current Monitors
Intended Use
und
The residual current monitors RCM470LY-.. and RCM475LY-.. con-
tinuously monitor the level of the residual current in earthed sys-
tems (TN and TT systems). The devices are intended to be used in
AC systems. Both single-phase and three-phase systems can be
monitored. They can also be used for current monitoring of single
conductors, which in normal operation carry no current, such as
PE, PA conductors.
The RCM475LY-.. utilizes an internal measuring current trans-
former (ø 18 mm). RCM470LY utilizes an external measuring cur-
rent transformer (see table „External CTs").
Safety Information
Installation, connection and commissioning of electrical equip-
ment shall only be carried out by qualified electricians:
Particular attention shall be paid to:
current safety regulations and
the enclosed sheet "Important safety instructions for
BENDER products".
Function
The respective response value I
the residual current exceeds the set response value and the set
delay time, the alarm LED lights up and the alarm relay is activat-
ed. The actual measured value in per cent, related to the set re-
sponse value is indicated on a LED bar graph. A response delay
time is adjustable.
The fault messages can be stored. The fault memory can be reset
by pressing the RESET button. The device function can be tested
using the TEST button.
RCM475LY only: The CT circuit is continuously monitored. In case
of wire breakage, the alarm relay switches and the alarm LED
flashes.
Operating Elements
5
1
Combined test and reset button:
Press < 1 s:
2
LED „ON" lights up when the device is switched on
3
LED „ALARM" lights up, when the value exceeds the set
response value and the set delay time.
is steplessly adjustable. When
Δn
6
7
Reset,
Press > 2 s:
Test
English
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Bender RCM470LY

  • Seite 1 (ø 18 mm) im Gerät integriert, während für die Baureihe The RCM475LY-.. utilizes an internal measuring current trans- RCM470LY externe Messstromwandler eingesetzt werden (siehe former (ø 18 mm). RCM470LY utilizes an external measuring cur- Tabelle „Messstromwandler“). rent transformer (see table „External CTs“).
  • Seite 2: Installation And Connection

    RCM470LY / RCM475LY Die LED blinkt bei Unterbrechung des Messstromwand- The LED „ALARM“ flashes in case of CT interruption lers (nur RCM470LY) (RCM470LY only) DIP-Schalter für die Einstellung DIP switches for the setting of - der Arbeitsweise des Alarm-Relais - the operating principle of the alarm relay...
  • Seite 3 Ansprechwertes und nach Ablauf der Ansprechzeitverzö- sponse value is exceeded and after the response delay gerung. Das RCM470LY meldet auch bei Unterbrechung time has expired. The RCM470LY also issues an alarm in des externen Messstromwandlers einen Alarm. case of measuring current transformer interruption.
  • Seite 4 RCM470LY / RCM475LY Inbetriebnahme Commissioning Kontrollieren Sie vor der Inbetriebnahme den ordnungs- Prior to commissioning, check proper connection of the gemäßen Anschluss des Gerätes device Führen Sie eine Funktionsprüfung mittels eines RCD- Carry out a functional test using an RCD test device.
  • Seite 5: Operation

    LED „ALARM“ leuchtet. Monitoring external CTs Überwachung externer Messstromwandler The connection of external CTs to the RCM470LY-.. is monitored. Der Anschluss externer Messstromwandler an das RCM470LY-.. When a CT is not connected or the CT connection is interrupted, wird überwacht. Bei nicht angeschlossenem Messstromwandler the ALARM LED flashes and the alarm relay switches.
  • Seite 6 Bürde ........................... 12,5 kΩ Load .............................12.5 kΩ Leitungslängen für Messstromwandler (nur RCM470LY) Cable lengths for measuring CTs (RCM470LY only) Einzeldraht ≥ 0,75 mm² ......................0…1 m Single wire ≥ 0.75 mm2..................... 0…1 m Einzeldraht verdrillt ≥ 0,75 mm² ..................0…10 m Single wire, twisted ≥...
  • Seite 7: Ordering Details

    RCM470LY / RCM475LY Abweichende Ausführungen Label for modified versions Dieses Feld ist nur beklebt, falls Änderungen gegenüber der Stan- There will only be a label in this field if the device is different from dardausführung des Gerätes vorgenommen wurden. the standard version..
  • Seite 8: Externes Anzeigeinstrument

    Genehmigung des Herausgebers. only with permission of the publisher. Änderungen vorbehalten! Subject to change! © © Dipl.-Ing. W. Bender GmbH & Co.KG Dipl.-Ing. W. Bender GmbH & Co.KG Dipl.-Ing. W. Bender GmbH & Co.KG Tel.: +49 6401-807-0 E-Mail: info@bender-de.com •...
