Produktbeschreibung
Funktionen und Betriebsarten

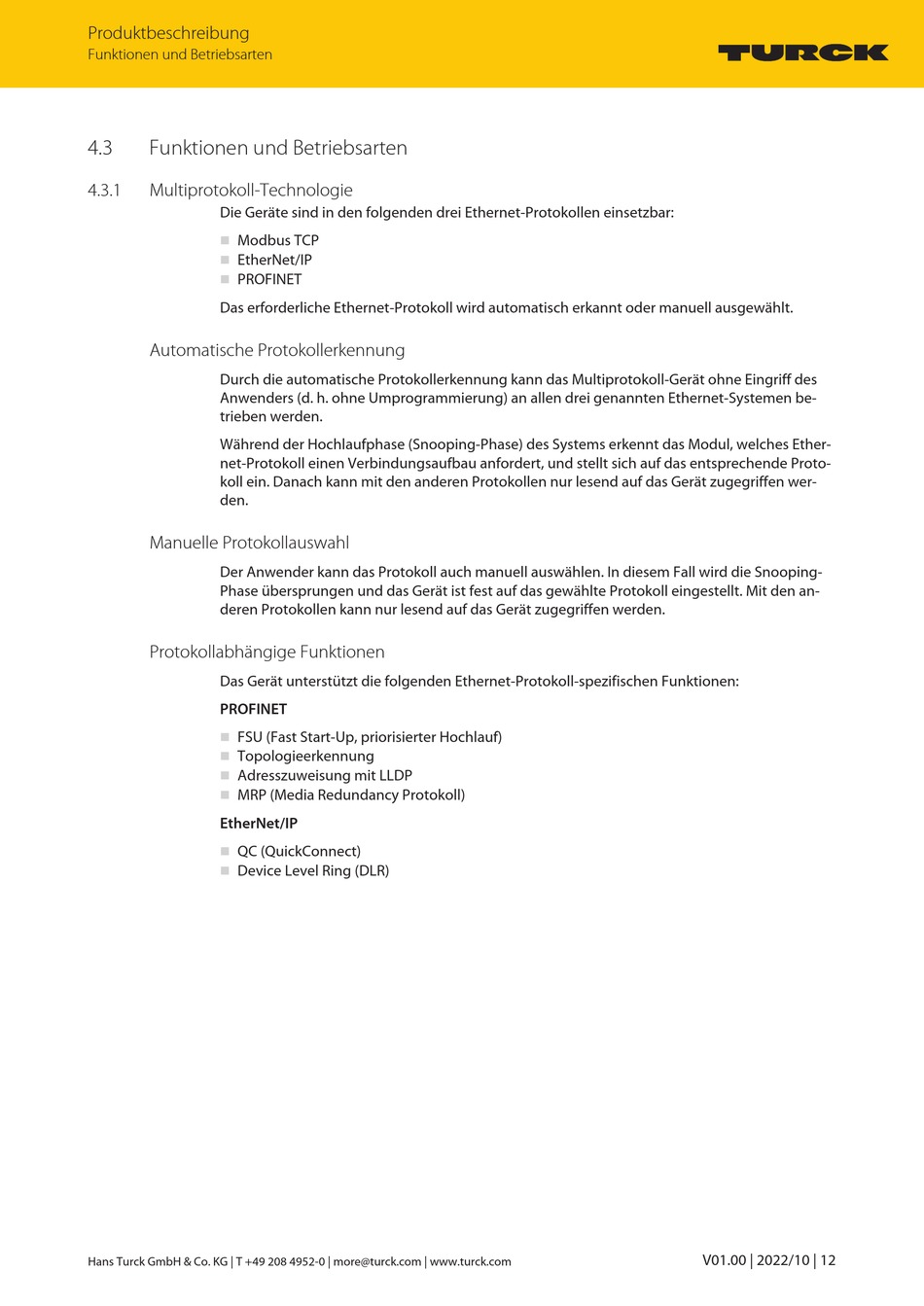

4.3
Funktionen und Betriebsarten
4.3.1
Multiprotokoll-Technologie
Die Geräte sind in den folgenden drei Ethernet-Protokollen einsetzbar:
Modbus TCP
n
EtherNet/IP
n
PROFINET
n
Das erforderliche Ethernet-Protokoll wird automatisch erkannt oder manuell ausgewählt.
Automatische Protokollerkennung
Durch die automatische Protokollerkennung kann das Multiprotokoll-Gerät ohne Eingriff des
Anwenders (d. h. ohne Umprogrammierung) an allen drei genannten Ethernet-Systemen be-
trieben werden.
Während der Hochlaufphase (Snooping-Phase) des Systems erkennt das Modul, welches Ether-
net-Protokoll einen Verbindungsaufbau anfordert, und stellt sich auf das entsprechende Proto-
koll ein. Danach kann mit den anderen Protokollen nur lesend auf das Gerät zugegriffen wer-
den.
Manuelle Protokollauswahl
Der Anwender kann das Protokoll auch manuell auswählen. In diesem Fall wird die Snooping-
Phase übersprungen und das Gerät ist fest auf das gewählte Protokoll eingestellt. Mit den an-
deren Protokollen kann nur lesend auf das Gerät zugegriffen werden.
Protokollabhängige Funktionen
Das Gerät unterstützt die folgenden Ethernet-Protokoll-spezifischen Funktionen:
PROFINET
FSU (Fast Start-Up, priorisierter Hochlauf)
n
Topologieerkennung
n
n
Adresszuweisung mit LLDP
MRP (Media Redundancy Protokoll)
n
EtherNet/IP
QC (QuickConnect)
n
Device Level Ring (DLR)
n
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
V01.00 | 2022/10 | 12
