Montage- und Betriebsanleitung

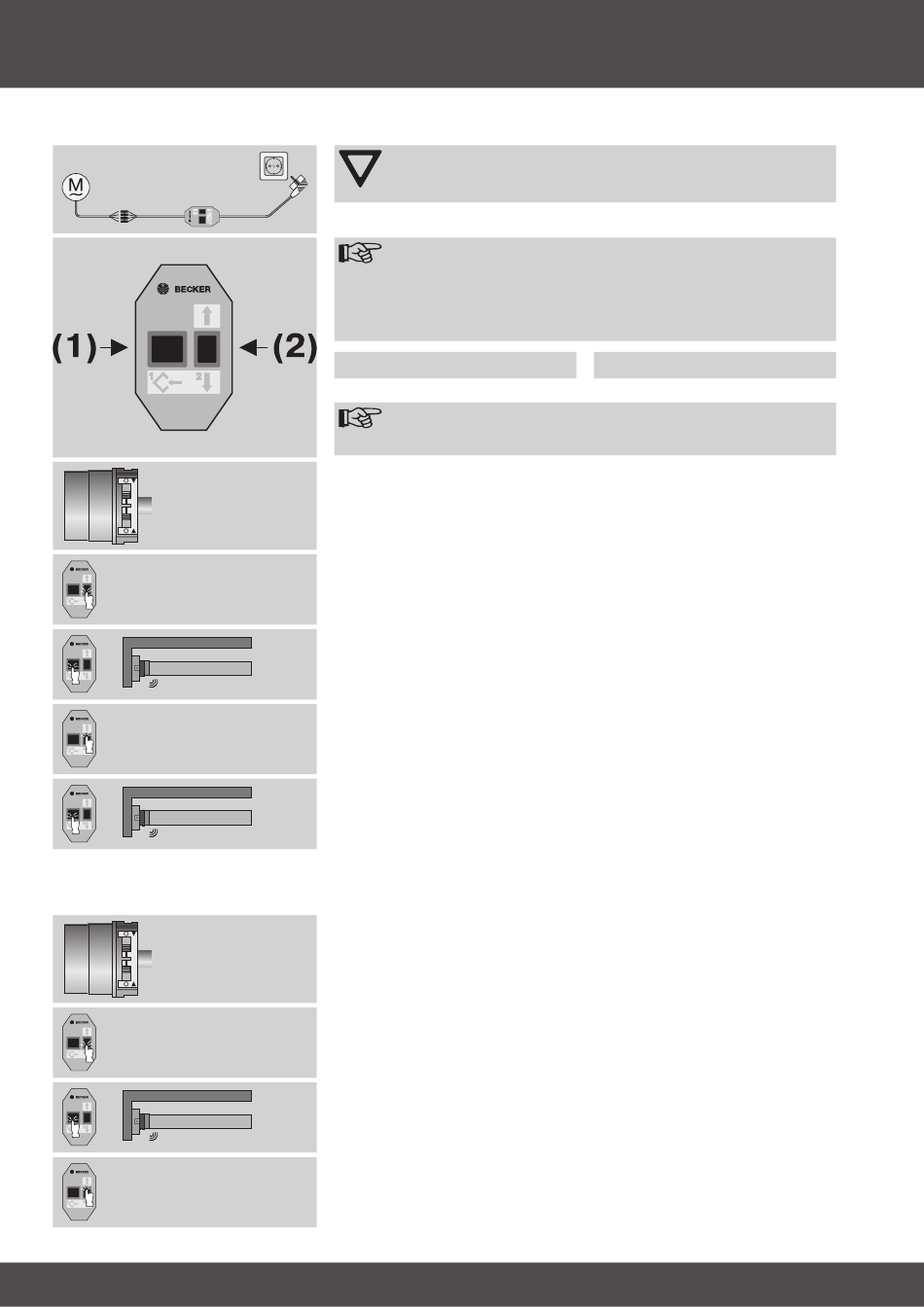

Einstellen der Endlagen mit dem Einstellset

Klack
Klack
Klack
10
Achtung
Das Einstellset ist nicht für die dauerhafte Bedienung geeignet,
sondern nur für die Inbetriebnahme vorgesehen.
Verbinden Sie die Anschlusslitzen des Rohrantriebes farbengleich mit denen des
Einstellsets (Art.-Nr. 4935 200 011 0) und schalten Sie die Netzspannung ein.
Hinweis
Sollte der Rohrantrieb bei der Auf-/Abfahrt aufgrund einer Blo-
ckierung vorzeitig abschalten, so ist es möglich diese Blockie-
rung durch kurzes Fahren in die Gegenrichtung freizufahren, es
zu beseitigen und durch erneutes Auf-/Abfahren die gewünsch-
te Endlage einzustellen.
Aktion
a) Punkt unten zu Punkt oben ohne Anschlag
Hinweis
Bei dieser Endlageneinstellung erfolgt kein Behanglängenaus-
gleich.
Schieben Sie beide Schalter in die
Programmier-Stellung.
Fahren Sie die gewünschte untere
Endlage an (2).
Drücken Sie die Programmiertaste (1)
des Einstellsets für 3 Sekunden.
Anschließend fahren Sie die ge-
wünschte obere Endlage an (2).
Jetzt drücken Sie die Programmiertas-
te (1) des Einstellsets für 3 Sekunden.
Die Endlagen sind eingestellt.
b) Punkt unten zu Anschlag oben
Schieben Sie beide Schalter in die
Programmier-Stellung.
Fahren Sie die gewünschte untere
Endlage an (2).
Drücken Sie die Programmiertaste (1)
des Einstellsets für 3 Sekunden.
Anschließend fahren Sie Auf bis gegen
den oberen, dauerhaft vorhandenen
Anschlag (2).
Die Endlagen sind eingestellt.
Reaktion
Die Quittierung erfolgt durch ein
„Klack" des Rohrantriebes.
Die Quittierung erfolgt durch ein
„Klack" des Rohrantriebes.
Die Quittierung erfolgt durch ein
„Klack" des Rohrantriebes.
Der Rohrantrieb schaltet selbstständig
ab.
