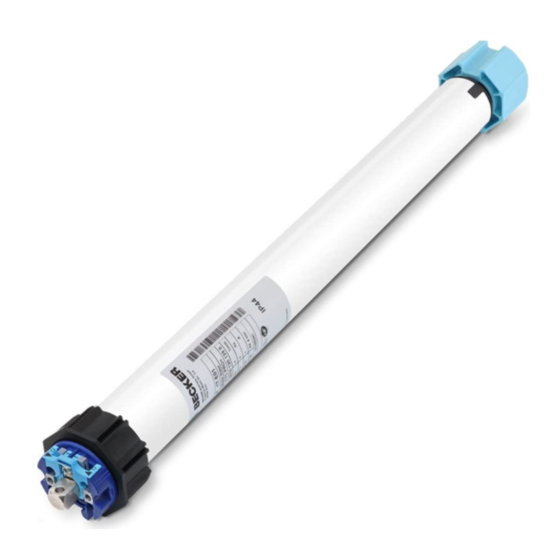

- Seite 1 P5/20SE, P5/30SE P9/16SE, R8/17SE Montage- und Betriebsanleitung Rohrantriebe für Screens mit Verriegelungstechnik Wichtige Informationen für: • den Monteur • die Elektrofachkraft • den Benutzer Bitte entsprechend weiterleiten! Diese Anleitung ist vom Benutzer aufzubewahren.
-
Seite 2: Inhaltsverzeichnis
• Rechts und links einbaubar • Mehrere Antriebe elektrisch parallel schaltbar • Passend zu allen Becker-Steuerungen • Kompatibel zu bisherigen Motoren (4-adr. Anschlusskabel) Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes die vorliegende Montage- und Betriebsanlei- tung. - Seite 3 Körperverletzungen oder Sachschäden entstehen. • Alle geltenden Normen und Vorschriften für die Elektroinstallation sind zu befolgen. • Es dürfen nur Ersatzteile, Werkzeuge und Zusatzeinrichtungen verwendet werden, die von der Firma Becker freigegeben sind. • Durch nicht freigegebene Fremdprodukte oder Veränderungen der Anlage und des Zubehörs gefährden Sie Ihre und die Sicherheit Dritter, so dass die Verwendung von nicht freigegebenen Fremdprodukten oder nicht mit uns abgestimmter und nicht durch uns freigegebene Veränderungen unzulässig ist.
-
Seite 4: Bestimmungsgemäße Verwendung
Sicherheit der Anlage beeinträchtigen können und damit die Gefahr von Personen- und Sachschäden besteht. Eine Haftung von Becker-Antriebe für hierdurch verursachte Schäden besteht in diesen Fällen nicht. Für den Betrieb der Anlage oder Instandsetzung sind die Angaben dieser Anleitung zu beachten. Bei unsachgemäßem Handeln haftet Becker-Antriebe nicht für dadurch verursachte Schäden. - Seite 5 Ø 45 Kunststoff- oder ST 6, x 10 DIN 798 Druckguß-Mitnehmer 10,5mm Die Fa. Becker empfiehlt, auch das Gegenlager mit der Wickelwelle zu ver- schrauben. Achtung 7,5mm Beim Anbohren der Wickelwelle nie im Bereich des Rohran- triebs bohren! Der Antrieb darf beim Einschieben in die Wi-...
-
Seite 6: Positionierung Der Endlagen
Die Laufzeit des Motors verkürzt sich, wenn der Antrieb noch nicht durch vorherigen Betrieb vollständig abgekühlt ist. Zum Ausbau des Antriebs bzw. Löschen des internen Speichers benötigen Sie ebenfalls das Becker-Einstellset für Antriebe mit elektronischer Endabschaltung. Damit können Sie den Rohrantrieb in den Auslieferungszustand zurückversetzen beispielswei-... -
Seite 7: Löschen Der Endlagen Mit Dem Einstellset
Löschen der Endlagen mit dem Einstellset Hinweis Nach der Positionierung der Endlagen erfolgt eine Schutzverriegelung, die das unbeabsichtigte Löschen der Endlagen verhindert. Aktion Reaktion a) Endlagen löschen während der Installation Drücken Sie die Reset-Taste (1). Die Quittierung erfolgt durch ein „Klack-Klack“... -
Seite 8: Was Tun, Wenn
Hinweise für die Elektrofachkraft Becker-Rohrantriebe mit elektronischer Endabschaltung können parallel geschaltet werden. Dabei muss die maximale Schalt- kontaktbelastung der Schalteinrichtung (Zeitschaltuhr, Relaissteuerung, Schalter, etc.) beachtet werden. Verwenden Sie zur Ansteuerung der Auf- und Abrichtung den Außenleiter L1. Sonstige Geräte oder Verbraucher (Lampen, Re- lais, etc.) dürfen nicht direkt an die Anschlussleitungen der Antriebe angeschlossen werden. -
Seite 9: Technische Daten
Technische Daten P5/0SE P5/0SE P9/16SE R8/17SE Nennmoment (Nm) Abtriebsdrehzahl (min Endschalterbereich 8 Umdrehungen 64 Umdrehungen Anschlussspannung 0V/50Hz Anschlussleistung (W) Nennstromaufnahme (A) 0,47 0,47 0,47 Betriebsart S 4 min. Schutzart IP 44 kl. Rohrinnen-Ø (mm) max. Rohraussen-Ø (mm) 40-5 50-6 Anschlussbeispiel Ansteuerung eines/mehrerer Antriebe(s) über einen Schalter/Taster 230V... - Seite 10 Montage- und Betriebsanleitung...
- Seite 12 Becker-Antriebe GmbH 5764 Sinn/Germany www.becker-antriebe.com...
