Endlagen einzeln löschen
Eine einzelne Endlage löschen ist nur dann möglich, wenn Punkt ausgefahren zu Punkt eingefahren ohne An-
schlag mit den Schaltern programmiert wurde.
Beide Endlagen löschen
Einstellen der Endlagen
Es gibt 2 Möglichkeiten der Endlageneinstellung:
• Punkt ausgefahren zu Punkt eingefahren ohne Anschlag
• Punkt ausgefahren zu Anschlag eingefahren
Schaltet der Rohrantrieb beim Einstellen der Endlagen in der gewünschten Endlage selbstständig ab, ist diese fest eingestellt,
nachdem diese 3-mal angefahren wurde.
Sollte der Rohrantrieb bei der Aus-/Einfahrt aufgrund eines Hindernisses vorzeitig abschalten, so ist es mög-
lich dieses Hindernis durch Aus-/Einfahrt freizufahren, es zu beseitigen und durch erneutes Ein-/Ausfahren die
gewünschte Endlage einzustellen.
ACHTUNG
Das Einstellset ist nicht für die dauerhafte Bedienung geeignet, sondern nur für die Inbetriebnahme vorgese-
hen.
12

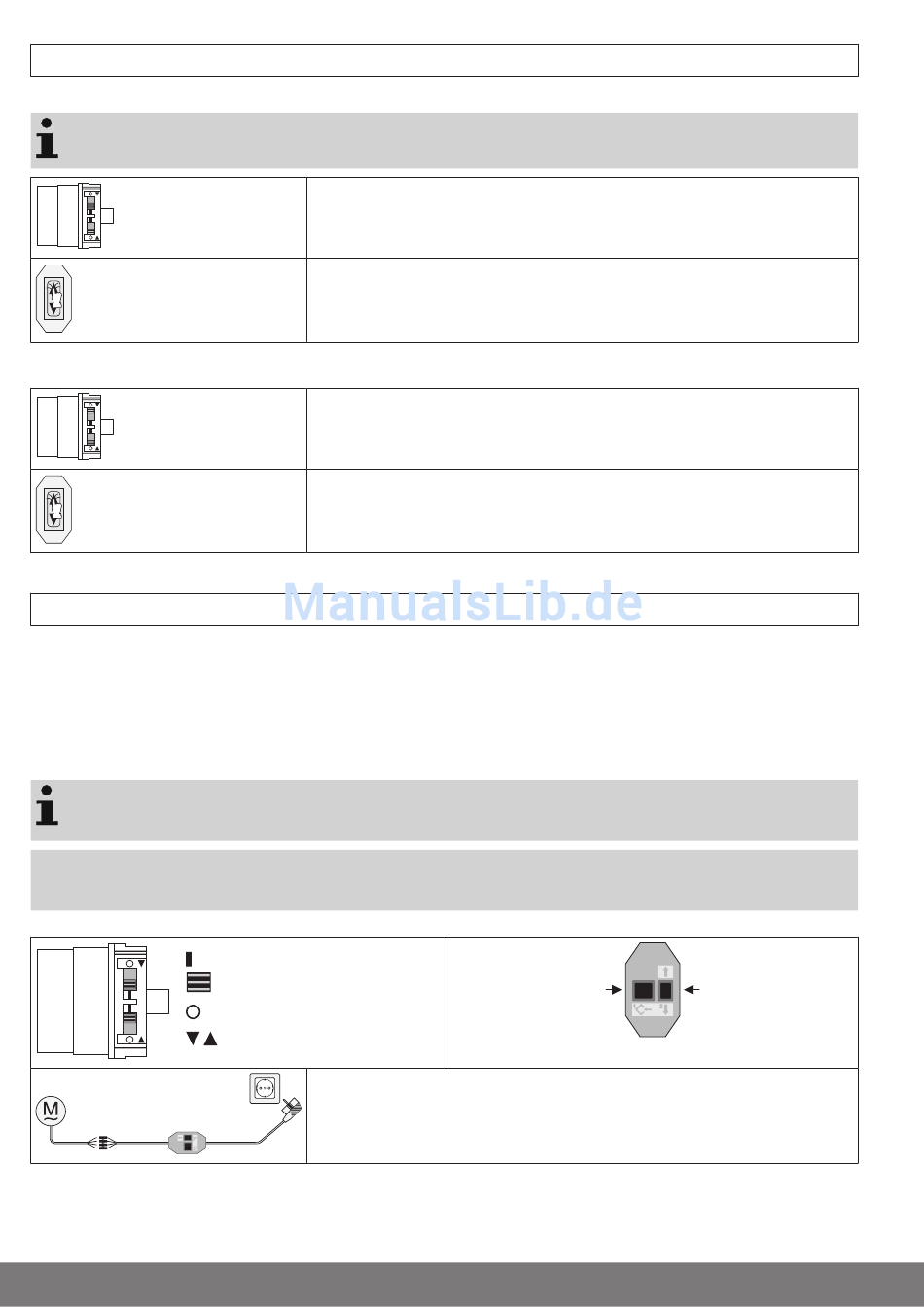

Löschen der Endlagen mit den Schaltern
Schieben Sie den Schalter der zugehörigen Endlage von der Programmier-Stellung
in die Lösch-Stellung.
Setzen Sie einen kurzen Fahrbefehl ab.
► Die Endlage ist gelöscht.
Schieben Sie beide Schalter von der Programmier-Stellung in die Lösch-Stellung.
Setzen Sie einen kurzen Fahrbefehl ab.
► Beide Endlagen sind gelöscht.

Einstellen der Endlagen mit dem Einstellset

Programmier-Stellung
Schalter
Lösch-Stellung
Drehrichtungspfeile
Verbinden Sie die Anschlusslitzen des Rohrantriebes farbengleich mit denen des Ein-
stellsets (Art.-Nr. 4935 200 011 0) und schalten Sie die Netzspannung ein.
Programmiertaste Fahrtaste
